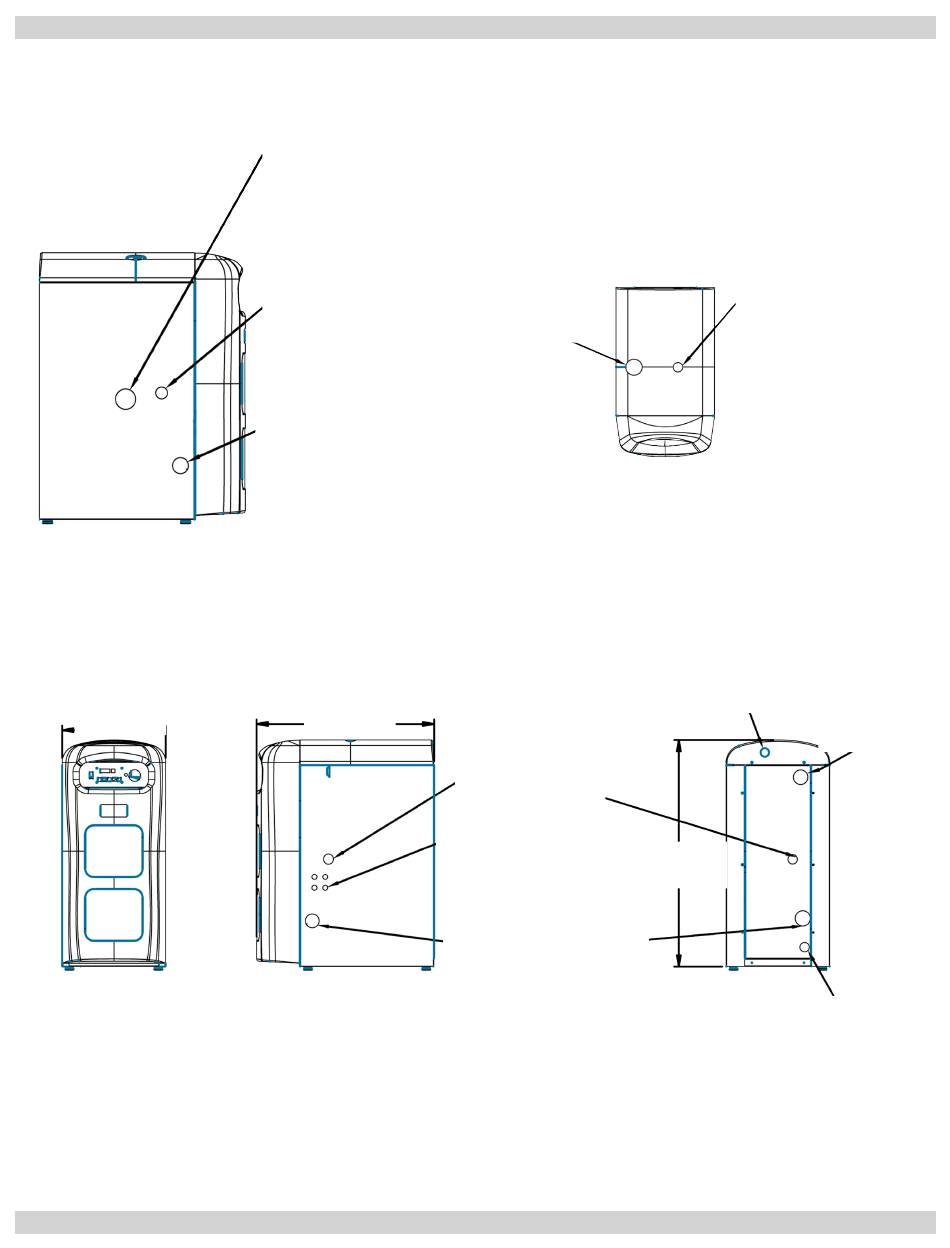

1 - DIMENSIONS

ORIFICE DE PRISE
D'AIR, PVC DE 2
PO (FACULTATIF)
ORIFICE
D'ALIMENTATION
EN GAZ, ½ PO NPT
(FACULTATIF)
RACCORD
D'ORIFICE DE
RETOUR D'EAU
1¼ PO NPT
(FACULTATIF)
30⅞po
(785mm)
D'ALIMENTATION DE 120 V ET
DES FILS DU THERMOSTAT DE
CÔTÉ DROIT
ORIFICE POUR
ÉVENT EN TÉ
(CVPC DE 2 PO)
ORIFICE
POURTUYAU
D'ÉVACUATION DE
LA SOUPAPE DE
SÛRETÉ
ORIFICE
D'ALIMENTATION
EN GAZ, ½ PO NPT
(FACULTATIF)
RACCORDEMENT ÉLEC-
TRIQUE DES CONDUCTEURS
24V
RACCORD D'ORIFICE DE
RETOUR D'EAU 1¼ PO
NPT (FACULTATIF)
2
RACCORDS
D'ORIFICES
STANDARD DE
CANALISATIONS
D'ALIMENTATION
1¼ PO NPT
FOURNIS À
L'INTÉRIEUR DE
L'ARMOIRE DE LA
CHAUDIÈRE
HAUT
39⅜po
(1,1m)
ARRIÈRE
ORIFICE DE
PRISE D'AIR,
PVC DE 2 PO
(FACULTATIF)
ORIFICE
D'ÉCOULEMENT
DE LA CONDEN-
SATION, PVC DE
½ PO
