Swegon HAWK Ceiling a Manuel D'installation

HAWK Ceiling a
Installation - Équilibrage – Maintenance
Accessoires
Plénum d'équilibrage:
ALS. Réalisé en tôle d'acier galvanisé, le plénum d'équilibrage
ALS est doté d'un registre amovible, de prises de mesure fixes et
d'une isolation acoustique *)
Le plénum d'équilibrage ALS est disponible avec une ou deux
différences de dimensions entre l'entrée et la sortie, ainsi qu'en
version ultramince pour les endroits offrant peu de hauteur.
Dans ce cas, le plénum d'équilibrage est fourni sans virole de
sortie.
Résistance antifeu classée B-s1,d0 selon la norme européenne
*)
ISO 11925-2.
Cadre:
SAR K. Pour une intégration esthétique de l'ensemble de dif-
fusion en position abaissée.
Adaptateur:
ADAPTER, pour l'adaptation de plusieurs variantes et types de
faux plafonds: Ecophon, Gyproc, Dampa, etc. Également conçu
pour les plafonds à profilés de tailles particulières, par exemple
625 x 625 ou 675 x 675.
Installation
Pour retirer le panneau du diffuseur, introduire un objet mince,
par ex. une carte Quick Access ou similaire, dans la rainure entre
le panneau et le cadre pour libérer les ressorts. Glisser la carte
du centre vers l'angle (voir Figure 2).
La manchette de raccordement du caisson se fixe au conduit
par des vis autoforeuses ou des rivets. Dans le cas d'un mon-
tage encastré dans un faux plafond fixe, attacher l'appareil en
fixant des vis de part et d'autre du cadre ou au sommet du
plénum. Dans la version compacte, le diffuseur et le plénum
d'équilibrage doivent être centrés et assemblés au moyen de
l'attache fournie. Fixer le diffuseur dans la bonne position,
sous le plénum d'équilibrage, à l'aide de vis autoforeuses ou de
rivets.
Dans les faux plafonds modulaires, il est recommandé de choisir
des diffuseurs de dimensions extérieures de 595 x 595 mm.
Positionner l'ensemble directement sur le rail en T et le fixer aux
gaines ou au plénum d'équilibrage.
Lorsqu'un plénum d'équilibrage ALS est utilisé, il doit être fixé
à la structure du bâtiment au moyen de tiges filetées ou de
consoles de suspension.
Un conduit spiralé peut relier le plénum d'équilibrage et le dif-
fuseur jusqu'à une longueur de 500 mm sans qu'il soit néces-
saire de prolonger le tube de prise de mesure et les cordons de
réglage du registre (voir Figures 3 et 4).
Équilibrage
La façade du diffuseur doit être mise en place avant
l'équilibrage. Sortir les tubes de mesure et les cordons de
réglage du registre à travers la façade du diffuseur. Brancher
ensuite le manomètre sur le tube de mesure adéquat. Utiliser
le tube rouge ou bleu du plénum d'équilibrage (modèle en une
à surface renforcée.
k
Coefficient de performances (k-faktor)
XXXX (DIFFUSER NAME)
XXX-XXX (Diffuser Size)
Tomelilla
+ALSx XXX-XXX / XXX (ALS Size)
Sweden
k = XX,X / XX,X
˜
q = k p
q
q
( ) 2
=
p
p
k
k

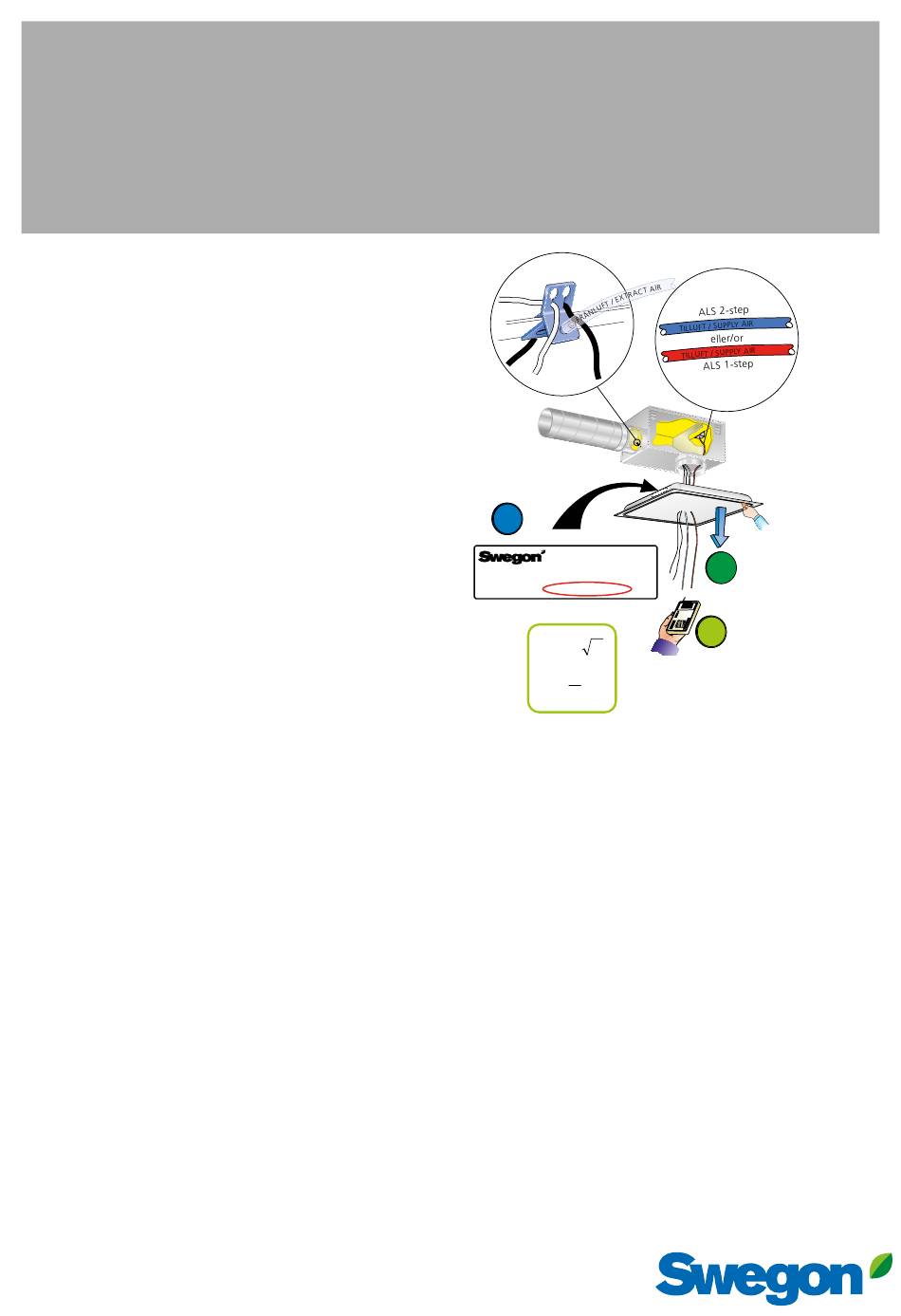

Figure 1. Équilibrage.
ou deux parties) pour l'air introduit. Pour l'air extrait, utiliser
uniquement le tube transparent. La pression souhaitée peut être
calculée en appliquant le coefficient nominal de performances
du diffuseur d'air. Pour finir, régler l'orientation des ailettes et
repérer la position du réglage en faisant un nœud sur les cor-
dons. Voir Figure 1.
Précision de mesure et critères applicables aux sections de
conduit droites en amont du plénum d'équilibrage, voir Figure
3. Les critères applicables aux sections de conduit droites
dépendent du type de perturbation en amont du boîtier de
connexion. La Figure 3 montre un coude, un changement de
dimensions et un raccord en T. Les autres types de perturbations
exigent au minimum 2xD section droite (D = diamètre de rac-
cordement) pour une précision de mesure de ± 10% du débit.
Le coefficient nominal de performances du diffuseur (coefficient
K) figure sur la plaque d'identification du produit ainsi que dans
les instructions d'équilibrage sur www.swegon.com.
Maintenance
Si nécessaire, nettoyer le diffuseur à l'eau tiède additionnée
de détergent pour vaisselle, ou à l'aspirateur avec l'accessoire
brosse. L'accès au conduit est possible en démontant le dif-
fuseur. Dans le cas d'un plénum d'équilibrage ALS, faire pivoter
la façade sur ses charnières, puis tirer la poignée du caisson
tubulaire pour le libérer de son support par un mouvement de
rotation. Voir Figure 6.
20220608
Quick
Access
q
p
= débit d'air diffusé l/s
= la pression pendant le réglage (Pa)
= coefficient k
