CAME ZLX24MA Manuel D'installation
Masquer les pouces
Voir aussi pour ZLX24MA:
- Manuel d'installation (41 pages) ,
- Mode d'emploi (176 pages)
Manuels Connexes pour CAME ZLX24MA
Sommaire des Matières pour CAME ZLX24MA
- Page 1 Armoire de commande pour motoréducteurs 24 V FA01960-FR ZLX24MA ZLX24MR MANUEL D'INSTALLATION Français...
- Page 2 fi nale selon la directive Machines 2006/42/CE et les normes techniques harmonisées de référence sont identifi és dans le catalogue général des produits CAME ou sur le site www.came.com. • S'assurer que la température du lieu d'installation correspond à celle indiquée sur l'automatisme. • Veiller à ce que le produit ne soit pas mouillé...
- Page 3 • Les câbles électriques doivent passer à travers des tuyaux, des goulottes et des passe-câbles appropriés pour assurer une protection adéquate contre les dommages mécaniques. • Les câbles électriques ne doivent pas entrer en contact avec des parties pouvant devenir chaudes durant l’utilisation (ex. : moteur et transformateur). •...
- Page 4 MISE AU REBUT ET ÉLIMINATION CAME S.p.A. adopte dans ses établissements un Système de Gestion Environnementale certifi é et conforme à la norme UNI EN ISO 14001 qui garantit le respect et la sauvegarde de l'environnement. Nous vous demandons de poursuivre ces eff orts de sauvegarde de l'environnement, que CAME considère comme l'un des fondements du développement...

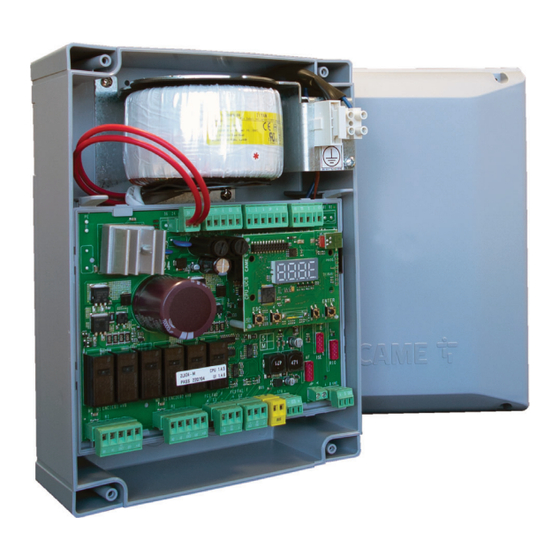

- Page 5 Description 801QA-0050 ZLX24MA - Armoire de commande multifonctions alimentée en 230 VAC, pour portails battants à deux vantaux 24 V, avec affi cheur de programmation et de signalisation, autodiagnostic des dispositifs de sécurité, Adaptive Speed & Torque Technology, BUS CXN, 2 entrées de sécurité et possibilité de mémoriser jusqu'à 250 utilisateurs.
- Page 6 Bornier de connexion des dispositifs de sécurité et/ou encodeurs Connecteur pour carte Memory Roll Bornier de connexion du motoréducteur avec encodeur Connecteur pour CAME KEY ou avec interrupteur de ralentissement et serrure de Affi cheur verrouillage électrique Touches de programmation...
- Page 7 Accessoires en option Carte recharge batterie RLB (002RLB) Module RGSM001 (806SA-0010) Module SMA (009SMA)
- Page 8 Dimensions...
- Page 9 être réévaluées en fonction des absorptions et des distances eff ectives. Pour les connexions de produits non indiqués dans ce manuel, considérer comme valable la documentation jointe à ces derniers. Pour connecter l’encodeur, utiliser un câble type FRORPU 3 x 0,5 mm² ou un câble fourni par la société CAME (code article 801XA-0020).
- Page 10 INSTALLATION Préparation de l’armoire de commande...
- Page 11 Fixation de l’armoire de commande Barre DIN Standard...
- Page 12 BRANCHEMENTS ÉLECTRIQUES Position des câbles électriques Eff ectuer les branchements électriques selon les dispositions en vigueur. Utiliser des passe-câbles pour connecter les dispositifs à l’armoire de commande. Un de ces passe-câbles ne doit être destiné qu’au câble d'alimentation. Alimentation Branchement au secteur (230/120 VAC - 50/60 Hz) F - Fusible de ligne L - Câble de phase N - Câble neutre...
- Page 13 10 - 5 26 AC Les sorties fournissent une alimentation 24 VDC en cas d'intervention des éventuelles piles. Dispositif Sortie Alimentation (V) Puissance (W) Contact auxiliaire BUS CXN 15 DC - Ne rien connecter d'autre que les accessoires BUS Came.
- Page 14 Motoréducteurs pour automatismes battants M1 =Motoréducteur retardé durant la phase d’ouverture M2 =Motoréducteur retardé durant la phase de fermeture En cas d'installation avec un seul motoréducteur, les branchements électriques doivent être eff ectués sur le motoréducteur (M2). Motoréducteurs avec encodeur E1 - E2 - M2 N2 ENC2 EB2+VB...
- Page 15 M1 N1 ENC1 EB1+VB M2 N2 ENC2 EB2+VB ATS / AXO / FTX / FAST-70 / AMICO / AXI M2 N2 ENC2 EB2+VB M1 N1 ENC1 EB1+VB STYLO-RME M2 N2 ENC2 EB2+VB M1 N1 ENC1 EB1+VB STYLO-ME...
- Page 16 Motoréducteurs avec interrupteurs de ralentissement FC1 FA1 F FC2 FA2 F M1 N1 ENC1 EB1+VB M2 N2 ENC2 EB2+VB A3024N / A5024N E1 - E2 - M2 N2 ENC2 EB2+VB M1 N1 ENC1 EB1+VB FC1 FA1 F FC2 FA2 F FROG-A24...
- Page 17 E1 - E2 - M1 N1 ENC1 EB1+VB M2 N2 ENC2 EB2+VB FC1 FA1 F FC2 FA2 F F1024 Motoréducteurs sans encodeur M1 N1 ENC1 EB1+VB M2 N2 ENC2 EB2+VB...
- Page 18 Motoréducteurs pour automatismes basculants M1 et M2 sont contrôlés en modalité synchronisée et eff ectuent les mêmes mouvements. En cas d'installation avec un seul motoréducteur, les branchements électriques doivent être eff ectués sur le motoréducteur (M2). N.O. E1 - E2 - M2 N2 ENC2 EB2+VB M1 N1 ENC1 EB1+VB FC2 FA2 F...
- Page 19 Dispositifs avec système BUS CXN Le système CXN de CAME est un BUS de communication à 2 fi ls non polarisé permettant de connecter tous les dispositifs CAME compatibles. La connexion au BUS peut être en chaîne, en étoile ou bien mixte.
- Page 20 Nombre maximum de dispositifs connectables par typologie Type de dispositif Nombre maximum de dispositifs par typologie Sélecteurs Paire de photocellules Interfaces Clignotants Consommation des dispositifs BUS CXN Scanner le code QR pour accéder au tableau interactif des consommations et calculer le nombre maximal de dispositifs BUS pouvant être connectés à...
- Page 21 Dispositifs de commande Bouton d'ARRÊT (contact NF) Arrête le portail et désactive l’éventuelle fermeture automatique. Utiliser un dispositif de commande pour reprendre le mouvement. Si le contact est utilisé, il doit être activé pendant la programmation. Voir fonction [F1 - Arrêt total]. Dispositif de commande (contact NO) Commande Ouverture Avec fonction [F6 - Action maintenue] activée, la confi...
- Page 22 Dispositifs de signalisation Clignotant Clignote durant les phases d'ouverture et de fermeture de l’automatisme. Lampe supplémentaire Permet d’augmenter l'éclairage de la zone de manœuvre. Voir fonction [F18 - Lampe supplémentaire]. Témoin état automatisme Signale l'état de l’automatisme. Voir fonction [F10 - Voyant passage ouvert]. 10 11 E E3 5...
- Page 23 Dispositifs de sécurité Pendant la programmation, confi gurer le type d'action que le dispositif connecté à l'entrée doit eff ectuer. Connecter les dispositifs de sécurité aux entrées CX et/ou CY. En cas d'utilisation des contacts, CX CK les confi gurer en phase de programmation. En cas d'installation avec plusieurs paires de photocellules, consulter le manuel de l'accessoire correspondant.
- Page 24 Photocellules DXR - DLX Photocellules DXR - DLX Connexion standard Connexion avec test de sécurité Voir fonction [Test sécurité]. 10 11 E E3 5 10 TS 2 CX CY 10 11 E E3 5 10 TS 2 CX CY 10 11 OUT 10 11 OUT 10 11 SY 10 11 SY...
- Page 25 PROGRAMMATION Fonction des touches de programmation Touche ESC La touche ESC permet d’eff ectuer les opérations décrites ci-après. Sortir du menu Annuler les modifi cations Revenir à la page-écran précédente Touches < > Les touches <> permettent d’eff ectuer les opérations décrites ci-après. Naviguer dans les options du menu Augmenter ou diminuer une valeur Touche ENTER...
- Page 26 Mise en fonction Au terme des branchements électriques, eff ectuer la mise en marche. L’opération ne doit être eff ectuée que par du personnel qualifi é et spécialisé. S'assurer que la zone de manœuvre ne présente aucun obstacle. Mettre sous tension et programmer. Commencer la programmation par les fonctions suivantes : A1 Type moteur F46 Nombre moteurs...
- Page 27 Représentation graphique des vitesses, ralentissements et rapprochements d'un vantail Fin de course en fermeture Vitesse d'ouverture Fin de course en ouverture Vitesse de fermeture Point de ralentissement en ouverture Vitesse de ralentissement en ouverture Point de ralentissement en fermeture Vitesse de ralentissement en fermeture Point de rapprochement en ouverture Vitesse de rapprochement (fi...
- Page 28 Sans utilisation de l'espace de ralentissement (espace de ralentissement = 0) Vitesse d'ouverture ou de fermeture Vitesse de rapprochement (fi xe) Sensibilité obstacles durant la course Fin de course en ouverture ou fermeture Point de rapprochement en ouverture ou fermeture Encodeur virtuel En cas de motoréducteurs sans encodeur ou avec encodeur désactivé, la course est gérée par le biais d'un ENCODEUR VIRTUEL.
- Page 29 Entrée CX et entrée CY Permet d'associer une fonction à l'entrée CX CY OFF (par défaut) C1 = Réouverture durant la fermeture (Photocellules) C2 = Refermeture durant l’ouverture (Photocellules) C3 = Arrêt partiel Uniquement avec [Ferm. automatique] activée. C4 = Attente obstacle (Photocellules) C7 = Réouverture durant la fermeture (Bords sensibles) C8 = Refermeture durant l’ouverture (bords sensibles) C13 = Réouverture durant la fermeture avec fermeture immédiate après l’élimination de...
- Page 30 Voyant passage ouvert Signale l'état du portail. 0 = Témoin allumé (par défaut) - Le témoin reste allumé lorsque le portail est en mouvement ou qu’il est ouvert. 1 = Voyant clignotant - Le témoin clignote toutes les demi-secondes durant l’ouverture du portail et reste allumé...
- Page 31 Serrure Permet d’associer le déblocage de la serrure de verrouillage électrique/de l'électro-aimant à une commande. OFF (par défaut) 1 = Avec portail fermé 2 = Avec portail ouvert 3 = Avec portail ouvert et portail fermé 4 = Continuer 5 = Électro-aimant 24 V L'activation de l'électro-aimant a lieu à...
- Page 32 Temps préclignotement Confi gure le temps d'activation anticipée du clignotant, avant chaque manœuvre. OFF (par défaut) De 1 à 10 secondes Temps de retard à l’ouverture de M1 Confi gure le retard à l'ouverture du premier vantail par rapport au deuxième. Uniquement pour les moteurs avec encodeur : si la distance entre les deux vantaux suffi t à...
- Page 33 Vitesse de ralentissement en ouverture et en fermeture du vantail M1 Confi gure la vitesse de ralentissement en phase d’ouverture et de fermeture de M1 (pourcentage de la vitesse maximale). Ce paramètre n'est utilisé qu'avec les fonctions [F37 - Point de ralentissement en ouverture de M1] ou [F38 - Point de ralentissement en fermeture de M1] activées.
- Page 34 Espace de ralentissement en ouverture de M1 Permet de confi gurer le pourcentage de la course totale au cours de laquelle M1, après le point de ralentissement à l'ouverture, adopte une vitesse lente et constante. La fonction n'apparaît pas avec type moteur EM4024 [Fonction A1 confi gurée sur 17]. Avec fonction désactivée, le portail exécute quand même une décélération à...
- Page 35 2 (par défaut) Communication RSE Confi gure la fonction exécutée par la carte enfi chée dans le connecteur RSE. 3 = CRP/CAME KEY (par défaut) 6 = ModBus Sauvegarde des données Sauvegarde les données des utilisateurs, de synchronisation et de confi guration sur le périphérique mémoire (memory roll).
- Page 36 Adresse CRP Attribue un code d'identifi cation univoque (adresse CRP) à la carte électronique. Cette fonction est nécessaire si plusieurs automatismes sont connectés via le protocole CRP au même BUS de communication. de 1 à 254 (par défaut 1) Confi guration de l'entretien Permet de défi...
- Page 37 Fonction fi n de course Confi gure le fonctionnement des entrées pour interrupteurs de ralentissement/fi n de course. La fonction n'apparaît que pour les moteurs qui en prévoient l'utilisation. Après avoir modifi é la fonction des entrées de ralentissement/fi n de course, il faudra eff ectuer un nouvel auto- apprentissage [Fonction A3] En cas d'utilisation des entrées pour le ralentissement, la carte confi...
- Page 38 Nouvel utilisateur Permet d'enregistrer jusqu'à 250 utilisateurs et d'attribuer une fonction à chacun d'eux. Cette opération peut être eff ectuée par le biais d’un émetteur ou d’un autre dispositif sélecteur à BUS (ex. : clavier, lecteur transpondeur). La carte qui gère les émetteurs (AF) doit être enfi chée dans le connecteur. Choisir la fonction à...
- Page 39 Auto-apprentissage Rolling Permet de mémoriser un nouvel émetteur rolling code en activant l'acquisition à partir d'un émetteur à code tournant déjà mémorisé. Les procédures de mémorisation et d'acquisition sont expliquées dans le manuel de l'émetteur. OFF (par défaut) Type moteur Confi...
- Page 40 Comptage manœuvres Permet de visualiser le nombre de manœuvres eff ectuées par l’automatisme, totale ou partiel (après une opération d'entretien). Le nombre de manœuvres est le nombre visualisé multiplié par 100. Tot = manœuvres totales - Manœuvres eff ectuées à compter de l'installation de l'automatisme.
- Page 41 État dispositifs BUS Indique l'état de tous les dispositifs pouvant être connectés au BUS et gérés par le fi rmware utilisé. Légende État du dispositif <x> b = Photocellules BUS || = Adresse en confl it d = Sélecteur BUS o = En fonction L = Clignotant BUS c = En fonction avec signal d'alarme...
- Page 42 Module I/O BUS - Entrées Permet d'associer une fonction aux entrées des modules I/O. [b11] correspond au module I/O 1, conformément à la confi guration du micro-interrupteur du dispositif. [b12] correspond au module I/O 2, conformément à la confi guration du micro-interrupteur du dispositif. La fonction n'apparaît qu'en présence d'un Module I/O BUS connecté.
- Page 43 Sélecteur à clé BUS Permet d'associer une fonction à l'entrée des sélecteurs à clé BUS. Il est possible de défi nir des fonctions diff érentes selon le sens de rotation de la clé. [b21] correspond au sélecteur 1, conformément à la confi guration du micro-interrupteur du dispositif. [b27] correspond au sélecteur 7, conformément à...
- Page 44 Clignotant BUS <Couleur en fermeture> Permet de confi gurer la couleur du clignotant BUS durant la fermeture de l'automatisme. La fonction n'apparaît qu'en présence d'un clignotant BUS connecté. 1 = Blanc 2 = Jaune 3 = Orange 4 = Rouge (par défaut) 5 = Violet 6 = Bleu 7 = Bleu ciel...
- Page 45 7 = Bleu ciel 8 = Vert Avec le dispositif CAME KEY, toujours mettre à jour le fi rmware de la carte à la dernière version disponible. Exporter / importer les données Il est possible d’enregistrer les données des utilisateurs et de la confi guration de l'installation dans une carte MEMORY ROLL.
- Page 46 LÉGENDE SIGNALISATIONS AFFICHÉES C<n> Sécurité fi laire activée La valeur <n> est associée au paramètre sélectionné sur les fonctions [F1 - Entrée CX] [F2 - Entrée CY]. Sécurité R7 (bord sensible) activée Sécurité R8 (bord sensible) activée Sécurité R7 (paire de bords sensibles) activée Sécurité...
- Page 47 Messages d'erreur Erreur de réglage du moteur M1 Erreur de réglage du moteur M2 Avec moteur EM4024, E2 indique une erreur d'auto-apprentissage sur M1 ou M2. Erreur signal encodeur non détecté Erreur test services échoué Erreur temps de fonctionnement Obstacles consécutifs détectés durant la fermeture Obstacles consécutifs détectés durant l’ouverture Erreur maximum obstacles Tension d’alimentation du moteur absente ou insuffi sante...
- Page 48 Avant de fermer le couvercle, s'assurer que l'entrée des câbles est bien scellée de manière à éviter la pénétration d'insectes ainsi que la formation d'humidité. COLLER ICI L'ÉTIQUETTE DU PRODUIT PRÉSENTE SUR L'EMBALLAGE CAME S.p.A. Via Martiri della Libertà, 15 31030 Dosson di Casier Treviso - Italy Tél. (+39) 0422 49 40...
