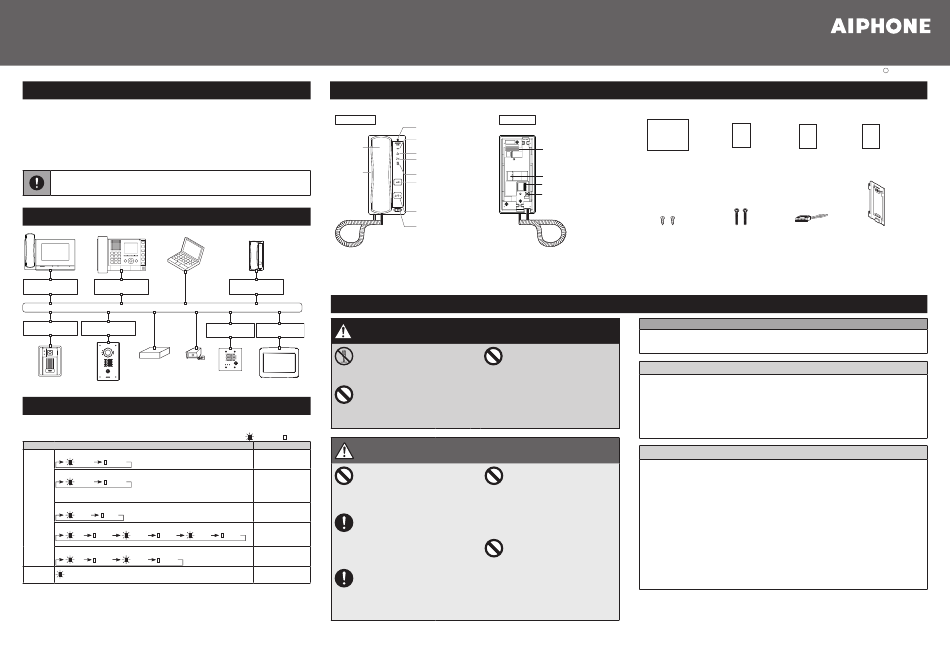

Manuel d'installation
Introduction
• Lisez ce manuel avant l'installation et la connexion.
Lisez la section « Manuel de programmation » et « Manuel d'utilisation ». Les manuels peuvent être
téléchargés depuis notre page d'accueil à l'adresse « https://www.aiphone.net/support/software-
document/ » gratuitement.
• Après avoir terminé l'installation et la connexion, programmez le système conformément au
« Manuel de programmation ». Le système ne peut pas fonctionner à moins d'être programmé.
• Après avoir effectué l'installation, passez en revue avec le client comment utiliser le système.
Laissez la documentation accompagnant la station principale au client.
Effectuez l'installation et la connexion seulement après avoir acquis une compréhension
suffisante du système et de ce manuel.
Les illustrations utilisées dans ce manuel peuvent différer des stations réelles.
Exemple de configuration du système
IX-MV7-HB IX-MV PC (tiers)
Commutateur PoE Commutateur PoE
(tiers) (tiers)
Réseau local
Commutateur PoE Commutateur PoE
(tiers) (tiers)
Enregistreur vidéo
Caméra réseau
réseau
(tiers)
(tiers)
IX-DA IX-DVF
Indicateur de statut
Reportez-vous au « IX-RS-W, IX-RS-B Manuel d'utilisation » pour des indicateurs supplémentaires
non listés ci-dessous.
Statut (Motif)
Clignotement Clignotement normal
orange
0,75 sec 0,75 sec
Clignotement rapide
0,25 sec 0,25 sec
Clignotement à long intervalle
0,5 sec 4 sec
Clignotement long irrégulier
1 0,25 0,25 0,25 0,25
sec sec sec sec sec
Clignotement irrégulier court
1 0,25 0,25 0,25
sec sec sec sec
Lumière
bleue
IX-RS-B, IX-RS-W
Noms des pièces et accessoires
IX-RS-B, IX-RS-W
Vue de face
Combiné
téléphonique
Haut-parleur
IX-RS-B
Commutateur PoE
(tiers)
Précautions
Commutateur PoE Commutateur PoE
AVERTISSEMENT
(tiers) (tiers)
Ne pas désassembler ou modifier
l'appareil.
Il y a un risque d'incendie ou de
décharge électrique.
IX-SS-2G IXW-MA
N'ouvrir l'appareil sous aucun
prétexte.
La tension dans certains composants
internes peut provoquer une
décharge électrique.
: Allumé : Éteint
Signification
ATTENTION
Démarrage
Ne pas installer ni connecter
Erreur de
l'appareil lorsqu'il est sous
périphérique,
tension.
erreur de
Peut causer une décharge électrique
démarrage
ou un dysfonctionnement.
Échec de la
communication
Ne pas mettre l'appareil sous
tension avant d'avoir vérifié que le
Mise à jour de la
0,25 câblage est correct et qu'il n'y a
version de la
sec
pas de fils correctement terminés.
microprogrammation
Initialisation Il y a un risque d'incendie ou de
décharge électrique.
Veille
Installer l'appareil dans une
position où il ne sera pas
facilement frôlé par l'épaule de
quelqu'un, etc.
Le non respect de cette consigne
pourrait entraîner des blessures.
(combiné audio)
Vue arrière
Microphone
Indicateur de statut
(orange/bleu)
Adresse MAC
Indicateur d'appel (vert)
Indicateur de communication
(orange)
Indicateur d'ouverture de la porte (vert)
Port réseau local
Bouton d'ouverture de la porte (vert)
Borne de connecteur en option
(Il apparaît lorsque cette option peut
être utilisée.) Bouton de réinitialisation
Bouton d'appel/de discussion
Tonalité d'appel/volume vocal entrant
La négligence pourrait entraîner la mort ou des
blessures graves.
L'appareil n'est pas conçu pour
les spécifications
antidéflagrantes. Ne pas installer
ou utiliser dans une salle
d'oxygène ou d'autres
emplacements remplis de gaz
volatils.
Peut provoquer un incendie ou une
explosion.
La négligence pourrait entraîner des blessures ou
des dommages matériels.
Pour tester et vérifier le volume
du carillon et le volume de la
tonalité d'appel, ne tenez pas le
combiné téléphonique près de
votre oreille.
Peut causer des dommages à
l'oreille si un bruit fort et soudain est
émis.
Ne placez pas votre oreille près
du haut-parleur lorsque vous
utilisez l'appareil.
Peut causer des dommages à
l'oreille si un bruit fort et soudain est
émis.
Date de publication : Févr 2019 FK2469 A P0219 MQ 61263
Accessoires fournis
3 manuels d'installation 1 garantie de produit 1 notification (manuels
(en anglais, en français et (en japonais) et logiciels IX)
en japonais)
2 vis à bois de 2 vis de 1 connecteur
montage mural montage mural en option
Précautions générales
• Installez les lignes à basse tension à au moins 30 cm (11 po) des lignes à haute tension (100 V CA, 200 V),
en particulier le câblage du climatiseur de l'onduleur, faute de quoi des interférences ou un
dysfonctionnement pourraient survenir.
Notification
• Les illustrations et les images utilisées dans ce manuel peuvent différer des éléments réels.
• Si l'appareil est utilisé dans des zones où il existe des appareils sans fil professionnels tels qu'un émetteur-
récepteur ou des téléphones portables, cela peut provoquer un dysfonctionnement.
• Si l'appareil est installé à proximité d'un variateur de lumière, d'un appareil électrique à onduleur ou de la
télécommande d'un système d'eau chaude ou d'un système de chauffage au sol, il peut créer des interférences
et provoquer un dysfonctionnement.
• Si l'appareil est installé dans une zone avec un champ électrique extrêmement puissant, par exemple à
proximité d'une station de radiodiffusion, cela peut créer des interférences et provoquer un dysfonctionnement.
Précautions pour le montage
• L'installation de l'appareil dans les emplacements suivants peut entraîner un dysfonctionnement :
- Emplacements exposés à la lumière directe du soleil
- Emplacements qui deviennent chauds
Près d'un radiateur, d'une chaudière, etc.
- Emplacements où il y a un risque d'exposition à du liquide, de la poussière, de l'huile ou des
produits chimiques
- Emplacements avec une humidité élevée
Salle de bain, sous-sol, serre, etc.
- Emplacements à basse température
À l'intérieur d'un entrepôt frigorifique, devant une glacière, etc.
- Emplacements directement exposés à la vapeur ou à la fumée d'huile
À côté des appareils de chauffage ou d'un espace de cuisson, etc.
- Environnements sulfureux tels qu'une zone de sources chaudes
- Emplacements proches de la mer ou directement exposés à la brise marine
• Si le câblage existant est utilisé, l'appareil peut ne pas fonctionner correctement. Dans ce cas, il sera
nécessaire de remplacer le câblage.
• N'utilisez en aucun cas un tournevis pour visser les vis. Cela pourrait endommager l'appareil.
1 Déclaration
RoHS chinoise
1 Étrier de
fixation d'installation
(montée sur l'unité)
