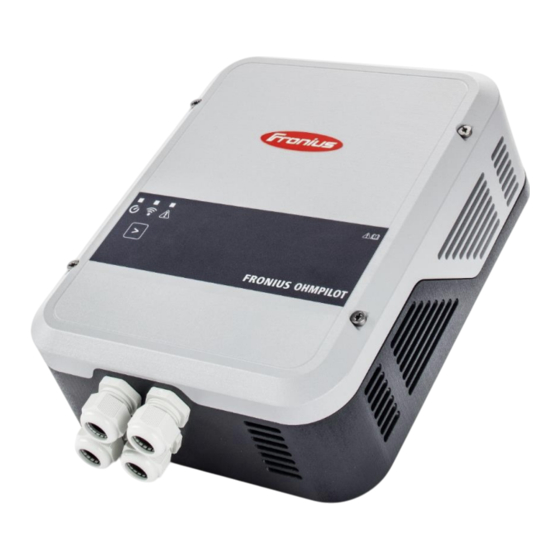

Fronius OHMPILOT Installation Et Configuration
Masquer les pouces
Voir aussi pour OHMPILOT:
- Instructions de service (184 pages) ,
- Instructions de service (64 pages) ,
- Guide de démarrage rapide (8 pages)
Manuels Connexes pour Fronius OHMPILOT
Sommaire des Matières pour Fronius OHMPILOT

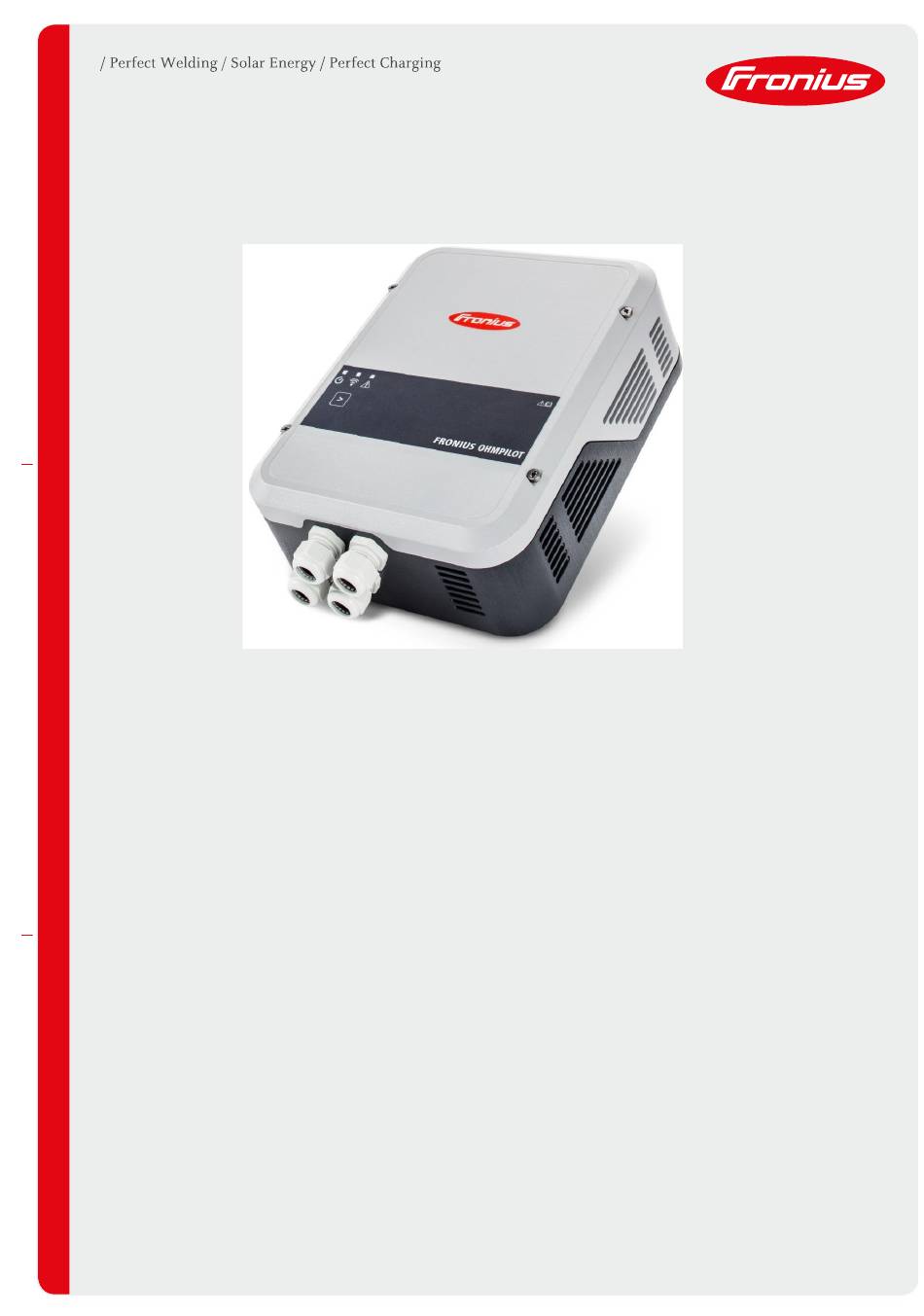

- Page 1 Triphasé jusqu‘à 9 kW Monophasé jusqu‘à 3 KW Gestion de deux thermoplongeurs Plug & Play Retrofit possible FRONIUS OHMPILOT Installation et configuration...
- Page 2 Fronius reserves all rights, in particular rights of reproduction, distribution and translation. No part of this work may be reproduced in any way without the written consent of Fronius. It must not be saved, edited, reproduced or distributed using any electrical or electronic system.
- Page 3 1 CABLAGE DU FRONIUS OHMPILOT 1.1 Vue générale ..................................... Fronius Ohmpilot - Installation et configuration 3/15...
- Page 4 1.2 Cablage d’un Fronius Ohmpilot avec un Thermoplongeur Monophasé 1.3 Cablage d’un Fronius Ohmpilot avec un Thermoplongeur Triphasé ..................................... Fronius Ohmpilot - Installation et configuration 4/15...
- Page 5 ..................................... Fronius Ohmpilot - Installation et configuration 5/15...
- Page 6 2 COMMUNICATION DU FRONIUS OHMPILOT 2.1 Vue générale 2.2 Option 1 : Connexion en Wi-Fi ..................................... Fronius Ohmpilot - Installation et configuration 6/15...
- Page 7 2.3 Option 2 : Connexion en LAN 2.4 Option 3a : Connexion en protocole Modbus ..................................... Fronius Ohmpilot - Installation et configuration 7/15...
- Page 8 2.5 Option 3b : Connexion en protocole Modbus 3 INTERFACE DU FRONIUS OHMPILOT 3.1 Interface du Fronius Ohmpilot ..................................... Fronius Ohmpilot - Installation et configuration 8/15...
- Page 9 3.2.1 Connexion à l’interface Web du Ohmpilot en Wi-Fi Activer le point d’accès Wi-Fi du Fronius Ohmpilot, en pressant deux fois sur le bouton de Fonctions. Rechercher dans la liste des points d’accès de votre ordinateur, tablette ou smartphone le point d’accès Wi-Fi de l’Ohmpilot (Ohmpilot_xxxxxxxx, les x représentant le numéro de série).
- Page 10 4 PARAMÉTRAGE DE LA COMMUNICATION DU FRONIUS OHMPILOT 4.1 Communication en Wi-Fi (WLAN) Sélectionner « WLAN », laisser « dynamique », sélectionner le réseau client dans la liste. Puis cliquer sur « Sauvegarder et connecter » Saisir la clé WiFi et appuyer sur «...
- Page 11 Réaliser la liaison Modbus comme le schéma ci-dessous (bornier B). Activer la résistance de terminaison (Dip switch A, interrupteur 5 sur position « ON » vers le haut) si besoin, en fonction de la position du Fronius Ohmpilot dans la liaison Modbus.
- Page 12 » et « Adapter le déroulement de la journée » 3. Cliquer sur 2. Renseigner la « Température maximale », et « Sauvegarder » une règle de « fonctionnement en marche forcée » ..................................... Fronius Ohmpilot - Installation et configuration 12/15...
- Page 13 être équipé d’un doigt de gant permettant de recevoir cette sonde. Cette sonde permettra de programmer des plages horaires pour forcer la mise en route du Ohmpilot en utilisant de l’énergie du réseau électrique si la température minimale de consigne n’est pas atteinte.
- Page 14 Le Ohmpilot est visible, mais l’on voit qu’il est accouplé a une autre Datamanager (240.1378320) Cliquer sur « Coupler » Cliquer sur « Coupler » Le Ohmpilot est maintenant appairé a la bonne Datamanager ..................................... Fronius Ohmpilot - Installation et configuration 14/15...
- Page 15 Lors de l’utilisation d’un thermoplongeur triphasé, la présence du neutre est obligatoire. Si le neutre est absent l’Ohmpilot ne fonctionnera pas. Lors du choix du type de communication du Fronius Ohmpilot (Wi-Fi, LAN, ModBus), le type de communication la plus sûre sera le protocole Modbus.
