MANUEL D'UTILISATION
Expand-it
™
Accessoire coupe-bordures
UT15518F

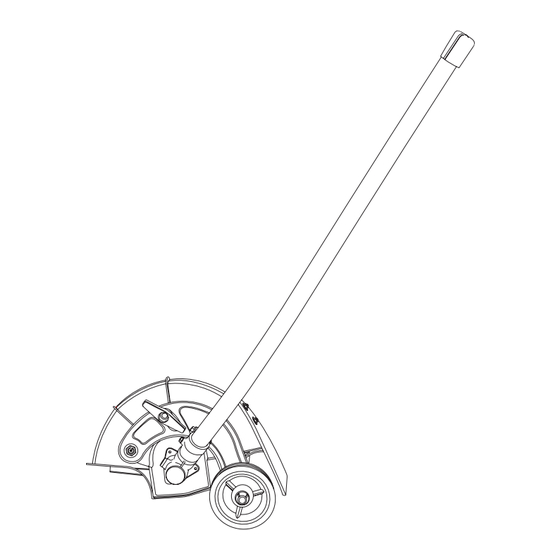

L'accessoire coupe-bordures Expand-it
d'emploi et sécurité d'utilisation. Correctement entretenu, il vous donnera des années de fonctionnement robuste et sans
problème.
AVERTISSEMENT :
le manuel d'utilisation avant d'utiliser ce produit.
Merci d'avoir acheté un produit Expand-it
CONSERVER CE MANUEL POUR FUTURE RÉFÉRENCE
a été conçu et fabriqué conformément aux strictes normes de fiabilité, simplicité
™
Pour réduire les risques de blessures, l'utilisateur doit lire et veiller à bien comprendre
.
™
Publicité
Manuels Connexes pour Ryobi Expand-it UT15518F
Sommaire des Matières pour Ryobi Expand-it UT15518F
- Page 1 MANUEL D’UTILISATION Expand-it ™ Accessoire coupe-bordures UT15518F L’accessoire coupe-bordures Expand-it a été conçu et fabriqué conformément aux strictes normes de fiabilité, simplicité ™ d’emploi et sécurité d’utilisation. Correctement entretenu, il vous donnera des années de fonctionnement robuste et sans problème. AVERTISSEMENT : Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à...
- Page 2 TABLE DES MATIÈRES Introduction ..................................2 Règles de sécurité générales ............................3 Règles de sécurité particulières ............................. 4 Symboles ..................................5 Caractéristiques ................................6 Assemblage ..................................7 Utilisation ..................................8-9 Entretien .................................. 10-11 ...
- Page 3 RÈGLES DE SÉCURITÉ GÉNÉRALES Inspecter l’appareil avant chaque utilisation pour AVERTISSEMENT : s’assurer qu’il n’y a pas de fixations desserrées ou de pièces endommagées ou manquantes. Effectuer les Lire et veiller à bien comprendre toutes les corrections requises avant d’utiliser l’accessoire. Ne pas instructions.
- Page 4 RÈGLES DE SÉCURITÉ PARTICULIÈRES Déblayer la zone de travail avant chaque utilisation. La aux trous dans le terrain ainsi qu’aux autres situations débarrasser de tous les objets tels que cailloux, verre brisé, présentant un danger semblable (exemple : ne jamais clous, fils métalliques, cordes, etc., risquant d’être projetés utiliser de fil ou câble métallique qui pourrait se briser ou de se prendre dans la lame du coupe-bordures.
- Page 5 SYMBOLES Certains des symboles ci-dessous peuvent être présents sur l’outil. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques. SYMBOLE EXPLICATION Symbole d’alerte de sécurité Précautions destinées à...
- Page 6 CARACTÉRISTIQUES FICHE TECHNIQUE Poids ..................................2,7 kg (6 lb) Longueur de lame ............................229 mm (9 po) Profondeur de chant................Adjustable entre 51 mm et 89 mm (2 po et 3.5 po) Diamètre du disque ............................102 mm (4 po) Largeur de roue ............................32 mm (1-1/4 po) ARBRE DE L’ACCESSOIRE COUPE-BORDURES CAPUCHON...
- Page 7 ASSEMBLAGE DÉBALLAGE Ce produit doit être assemblé. ARBRE DU BLOC MOTEUR Retirer soigneusement les articles du carton. S’assurer que toutes les pièces figurant sur la liste de contrôle sont incluses. Examiner soigneusement l’outil pour s’assurer que rien n’a été brisé ou endommagé en cours de transport. LOGEMENT GUIDE ...
- Page 8 UTILISATION AVERTISSEMENT : FLÈCHE GUIDE Ne pas laisser la familiarité avec l’outil faire oublier la prudence. Ne pas oublier qu’une fraction de seconde d’inattention peut entraîner des blessures graves. AVERTISSEMENT : Toujours porter des lunettes de sécurité avec ou sans écrans latéraux lors de l’utilisation d’outils électriques.
- Page 9 UTILISATION POUR RÉGLER LA PROFONDEUR DE COUPE BOUTON DE POUR Voir les figures 4 et 5. RÉGLAGE AUGMENTER LA La profondeur de coupe est déterminée par la distance du PROFONDEUR bas de la roulette au sommet de la lame. Pour régler la profondeur de coupe : ...
- Page 10 ENTRETIEN AVERTISSEMENT : RONDELLE Utiliser exclusivement des pièces d’origine pour les DE FLASQUE réparations. L’usage de toute autre pièce pourrait créer SUPÉRIEURE une situation dangereuse ou endommager l’outil. CARTER AVERTISSEMENT : D’ENGRENAGES FENTES Toujours porter des lunettes de sécurité munies d’écrans latéraux lors de l’utilisation d’outils.
- Page 11 ENTRETIEN À l’aide d’une clé à douille de 1/2 po, desserrer l’écrou de la lame en tournant dans le sens des aiguilles d’une GARANT DE DÉLIGNEUSE montre. ÉCROU SIX PANS Retirer la lame utilisée de son axe. Enlever les débris de l’axe et des rondelles de flasque. RONDELLE ...
- Page 12 VUE ÉCLATÉE/LISTE DES PIÈCES...
- Page 13 VUE ÉCLATÉE/LISTE DES PIÈCES Pièce Num. Réf. Description Qté. 678018001 Écrou de lame (M8) ................1 638017001 Rondelle bombée .................1 638006005 Lame .....................1 678011001 Rondelle à épaulement .................1 660887001 Vis (10-24 x 5/8po, six pans) ..............3 678263001 Rondelle de blocage (5 mm) ..............3 678262001 Flasque ....................1 940657001...
- Page 14 NOTES...
- Page 15 GARANTIE ÉNONCÉ DE LA GARANTIE LIMTÉE B. Les articles consommables – Boutons d’avance par choc, bobines externes, lignes de coupe, bobines internes, Techtronic Industries North America, Inc., garantit à l’acheteur poulies et cordons de lanceur, courroies d’entraînement, original que ce produit EXPAND-IT est exempt de tous vices dents, rondelles en feutre, axes d’attelage, lames de de matériaux ou de fabrication et s’engage à...
