SEFRAM 5352DC / 5372DC / 53102DC
Exemple
Temps réel vs mode d'échantillonnage de temps équivalent
Généralités
Échantillonnage en temps
réel
Échantillonnage en temps
équivalent

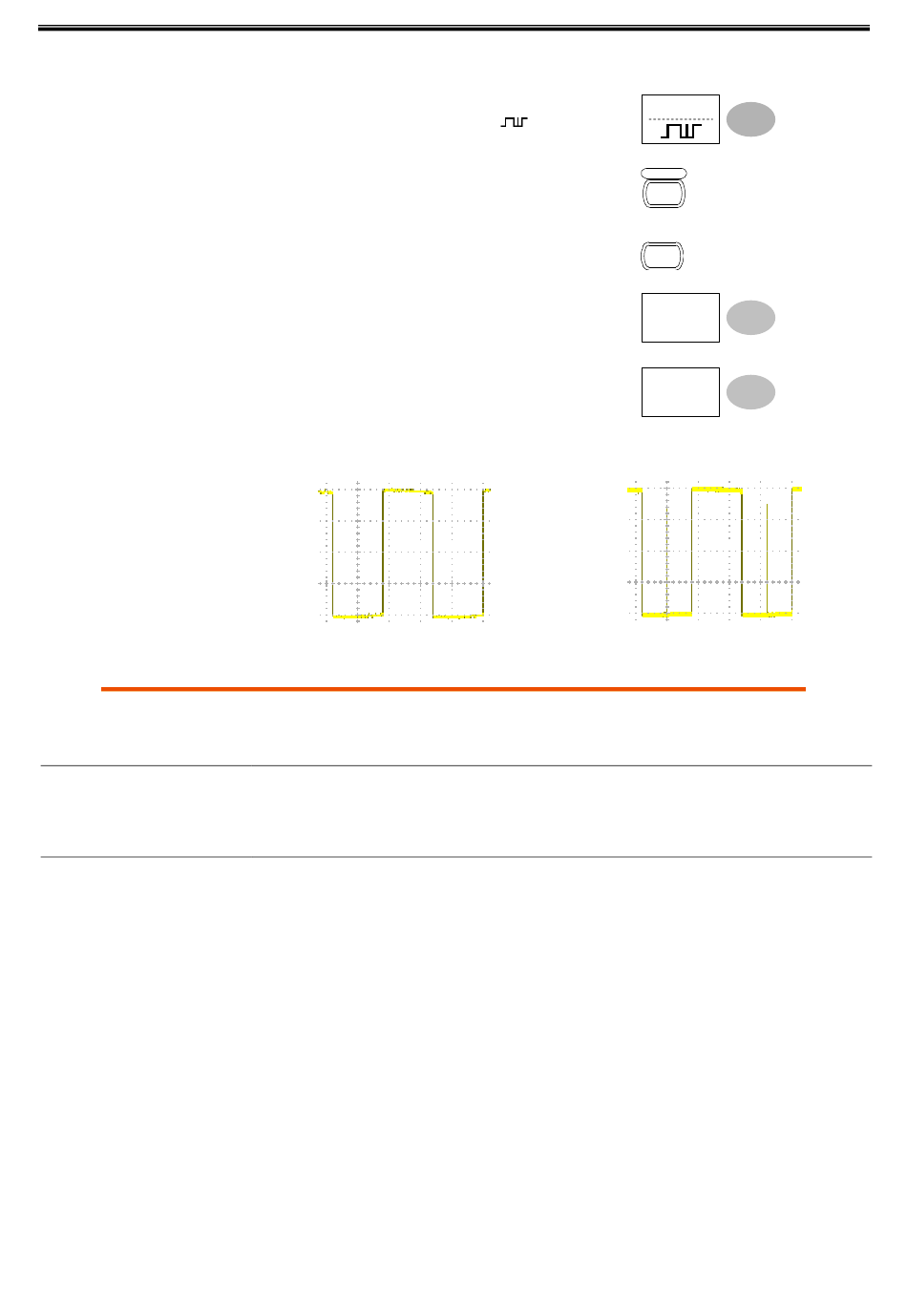

4. Appuyez sur Wave Type (Type signal) et
sélectionnez la forme d'ondes
5. Appuyez sur la touche Autoset. L'oscilloscope
positionne la forme d'ondes au centre de l'écran.
6. Appuyez sur la touche Acquire.
7. Appuyez sur Normal.
8. Appuyez sur Peak-Detect et vérifiez q'une
impulsion parasite ait été mémorisée.
Le mode Peak Detect détecte un glitch occasionnel.
Mode normal
L'oscilloscope passe automatiquement d'un mode d'échantillonnage à l'autre : de
l'échantillonnage en temps réel à l'échantillonnage en temps équivalent et vice-
versa en fonction du nombre de voies actives et du taux d'échantillonnage.
Une seule acquisition est utilisée pour construire la forme d'ondes. Des événements
fugitifs peuvent ne pas être vus (capturés) si la fréquence d'échantillonnage est trop
haute. Ce mode est utile lorsque la fréquence d'échantillonnage est relativement
basse. (1Gech/s ou moins).
De nombreuses acquisitions sont utilisées pour construire la forme d'ondes. Le
temps équivalent permet d'avoir plus de détails sur la forme d'ondes mais prend
plus de temps pour la construire. Ce mode est utile lorsque la fréquence
d'échantillonnage est supérieure à 1Gech/s. La fréquence d'échantillonnage
maximum en temps équivalent est de 25Gech/s.
MANUEL D'UTILISATION
Wave Type
.
Autoset
Acquire
Normal
Peak
Detect
Mode peak detect
45
