Manuels Connexes pour SEFRAM 5352DC
Sommaire des Matières pour SEFRAM 5352DC

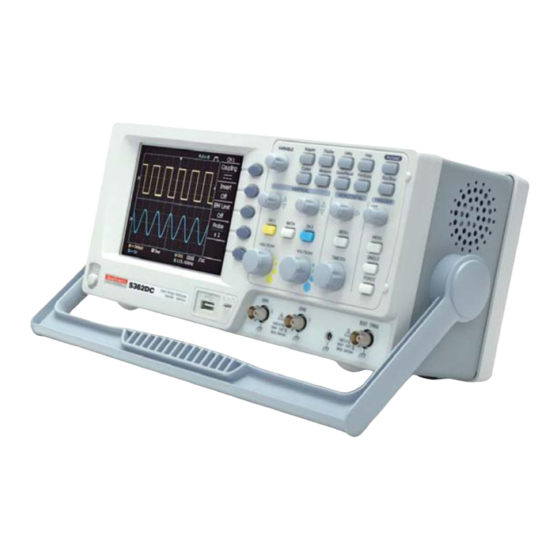

- Page 1 SEFRAM 5322DC / 5342DC / 5362DC / 5382DC MANUEL D’UTILISATION Oscilloscopes Numériques SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION...
-
Page 2: Table Des Matières
SEFRAM 5352DC / 5372DC / 53102DC TABLE DES MATIÈRES Table des matières CONSIGNES DE SÉCURITÉ ..... 5 Symboles de sécurité ........5 PRISE EN MAIN ......... 8 Caractéristiques générales ......................8 Description de l’appareil ................9 Panneau avant ..........9 Panneau arrière .......... - Page 3 SEFRAM 5352DC / 5372DC / 53102DC TABLE DES MATIÈRES Utilisation de la fonction FFT ......42 CONFIGURATION ......44 Acquisition ..................... 44 Choix du mode d’acquisition ......44 Temps réel vs mode d’échantillonnage de temps équivalent 45 Aff ichage ....................46 Sélection du tracé...
- Page 4 SEFRAM 5352DC / 5372DC / 53102DC TABLE DES MATIÈRES ANNEXE ........83 Remplacement du fusible ................83 Spécifications ..................84 Spécifications particulières pour chaque modèle SEFRAM 53X2DC Spécifications communes ........85 Spécifications sur la sonde ................87 Sonde modèle SEFRAM 5322DC/5342 ....87...
-
Page 5: Symboles De Sécurité
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Remarque : Dans ce manuel, les menus sont affichés en anglais.Vous avez cependant la possibilité de choisir la langue française en appuyant sur la touche Utility et vous pouvez accéder également à l’aide en français pour chaque touche et pour chaque menu. -
Page 6: Alimentation
(Catégories de mesure) La norme EN 61010-1:2001 spécifie les catégories de mesure et leurs spécifications. Les modèles SEFRAM 54X2DC se situent en dessous du degré II. La catégorie de mesure IV sert aux mesures effectuées à la source de l’installation basse-tension. - Page 7 SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION (Degré de pollution) La norme EN 61010-1:2001 indique le degré de pollution. Le degré de pollution de l’oscilloscope se situe en dessous de 2 degrés. De gré de pollution 1 : Il n'existe pas de pollution où il se produit seulement une pollution sèche, non conductrice.
-
Page 8: Prise En Main
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION RISE EN MAIN Ce chapitre donne les principales caractéristiques de l’oscilloscope, une description de l’appareil ainsi que la procédure de démarrage. * firmware V1.5. Caractéristiques générales Désignation Bandes passantes Voies SEFRAM-5352 DC – 50MHz (–3dB) SEFRAM -5372 DC –... -
Page 9: Description De L'appareil
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Description de l’appareil Panneau avant Écran LCD Couleur TFT, résolution 320 x 234, large angle de vue. Touches de contrôles: Active les fonctions qui apparaissent en bas à gauche de F1 (haut) à... -
Page 10: Interrupteur Marche/Arrêt
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Touche Save/Recall Save/Recall Enregistre ou rappelle les images, formes d’ondes ou (Sauvegarde/rappel) configurations (page 62). Touche Hardcopy Hardcopy Sert à enregistrer les images, formes d’ondes ou configurations dans une carte SD (page 67). -
Page 11: Panneau Arrière
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Panneau arrière Alimentation La prise d’alimentation peut se raccorder à la prise secteur, 100 ~ 240V, 50/60Hz. secteur Le porte-fusible contient le fusible secteur, T1A/250V. Pour le remplacement du fusible, reportez-vous à l’annexe. -
Page 12: Écran
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Écran Forme d’ondes Voie 1: en jaune Voie 2: en bleu Type de Trig’d Un signal de déclenchement a été trouvé déclenchement Trig? La condition de déclenchement n’a pas été trouvée. Auto Mode de déclenchement automatique. -
Page 13: Démarrage De L'oscilloscope
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Démarrage de l’oscilloscope Généralités Cette partie fournit les renseignements nécessaires pour une mise en route correcte de l’oscilloscope, y compris la connexion à un signal, l’ajustement de l’échelle et la compensation de la sonde. Avant d’utiliser l’oscilloscope dans un nouvel environnement, veuillez suivre les étapes suivantes pour vous assurer de sa... - Page 14 SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION 10. En observant le signal de référence, ajustez la compensation de la sonde. Sous Normal Compensation Compensation 11. Le réglage de l’appareil est terminé. Vous pouvez poursuivre les autres opérations. Mesure : page 31...
-
Page 15: Prise En Main Rapide
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION RISE EN MAIN RAPIDE Ce chapitre contient des informations sur l’arborescence du menu, les raccourcis et les paramètres usine. Il permet d’accéder aux fonctionnalités de l’oscilloscope. Arborescence du menu et raccourcis Conventions... -
Page 16: Touche Ch1/2 (Voie 1/2)
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Touche CH1/2 (voie 1/2) Active /désactive la voie CH 1 CH 1/2 Sélectionne le mode couplage Coupling Coupling Invert On/ Off Inverse la forme d’ondes Invert BW Limit On/ Off (GDS-1102/1062) Active/désactive la largeur de bande... - Page 17 SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Touche Display (écran) Sélectionne le type de forme d’ondes Display Type Active/désactive l’accumulation de forme d’ondes Type Vectors/ Dots Vectors Accumulate Accumulate On/ Off Raffraîchit l’accumulation Refresh Refresh Règle le contraste de la lumière Contrast Contrast→VAR...
-
Page 18: Touche Hardcopy
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Touche Hardcopy → Voir la touche Utility Hardcopy Touche Help Active le mode help (aide) Help Help Touche Horizontal / menu Sélectionne l’affichage principal (par défaut) MENU Main Sélectionne le mode fenêtre Main Window→TIME/DIV... -
Page 19: Touche Math 1/2
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Touche Math 1/2 Active/désactive les opérations mathématiques MATH Math Sélectionne le type de calcul (+/–) Operation Operation CH1+CH2 Sélectionne l’addition/la soustraction CH1+CH2 CH1-CH2 CH1+/-CH2 Règle la position du résultat Position -12div ~ +12div Position→VAR... -
Page 20: Touche Measure (Mesure)
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Touche Measure (mesure) Measure Measure 1:204mV 2: 300mV Vavg 1: 1.93mV 2: 28.0mV Frequency Voltage Voltage/Time 1: 1.000kHz 2: 3.003kHz Duty Cycle 1: 50.01% 2: 49.88% Rise Time Previous 1. 76.20us Menu 2. -
Page 21: Touche Save/Recall (Sauvegarde/Rappel) 1/9
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Touche Save/Recall (Sauvegarde/Rappel) 1/9 Save/Recall Save/Recall Default Save To Save Setup Setup Setup Save To Save Waveform Waveform Recall Save To Recall To Save Setup Image Setup Image Recall Save To Recall... -
Page 22: Touche Save/Recall (Sauvegarde/Rappel) 3/9
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Touche Save/Recall (Sauvegarde/Rappel) 3/9 Sélectionne un autre menu Recall Waveform Recall Waveform Recall Waveform Sélectionne une source de forme d’ondes Source Memory/SD Card Source →VAR Memory Sélectionne une destination de forme d’ondes... -
Page 23: Touche Save/Recall (Sauvegarde/Rappel) 5/9
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Touche Save/Recall (Sauvegarde/Rappel) 5/9 Sélectionne un autre menu Save Setup Save Setup Save Setup Sélectionne la destination Destination →VAR Destination Enregistre les réglages Memory/SD Card Memory Save Save Accède aux fichiers de la carte SD... -
Page 24: Touche Save/Recall (Sauvegarde/Rappel) 7/9
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Touche Save/Recall (Sauvegarde/Rappel) 7/9 Select other menu Save Image Save Image Save Image Turn on/off ink saver Ink Saver On/ Off Ink Saver Save image Destination SD Card Save Go to file utilities... -
Page 25: Touche Save/Recall (Sauvegarde/Rappel) 9/9
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Touche Save/Recall (Sauvegarde/Rappel) 9/9 Sélectionne le fichier/dossier File Utilities Enter →Sélectionne Select Character Créé ou renomme le fichier/dossier Back New Folder/Rename Folder Space →Enter character / Backspace / Save / Previous menu... -
Page 26: Touche Trigger 2/4
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Touche Trigger 2/4 Sélectionne le type de déclenchement Edge (Front) Edge Trigger MENU Edge Sélectionne la source de déclenchement Type Source Edge Passe au menu pente/couplage (page 27) Source CH1/2/Ext/Line Slope/Coupling Sélectionne le mode de déclenchement... -
Page 27: Touche Trigger 4/4
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Touche Trigger 4/4 Sélectionne le type de déclenchement Slope (front) Coupling/Slope MENU Slope Sélectionne le mode de déclenchement couplage Coupling Slope Sélectionne la limitation de bande passante (filtre passe-haut, passe-bas) Coupling AC/ DC Rejection Active/désactive la réjection du bruit... -
Page 28: Touche Utility (Utilitaire) 2/4
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Touche Utility (utilitaire) 2/4 Entre l’auto-calibration Calibration Self CAL Self CAL Vertical Menu Renvoie au menu précédent Previous Menu Previous Menu Touche Utility (utilitaire) 3/4 Sélectionne la fonction Hardcopy Hardcopy Function Function... -
Page 29: Paramètres Usine
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Paramètres usine Vous trouverez ci-dessous les paramètres usine qui apparaissent lorsque vous Save/Recall Default appuyez sur la touche Save/Recall → Default Setup. Setup Acquisition Mode: Normal Voie Échelle: 2V/Div Inversion: Off Couplage: DC Tension d’atténuation de la sonde : x1... -
Page 30: Aide Intégrée
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Aide intégrée Appuyez sur Help puis sur une touche de contrôle pour afficher l’aide. Help Touches concernées Acquire Display Utility Help Autoset Cursor Measure Save/Recall Hardcopy Run/Stop (Vertical) (Horizontal) (Trigger) CH 1... -
Page 31: Mesures
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION ESURES Ce chapitre explique comment bien visualiser un signal en se servant des fonctions principales et comment visualiser un signal de façon plus détaillée en se servant de fonctions avancées telles que les mesures automatiques, les mesures de curseur et les fonctions mathématiques. -
Page 32: Lancement Et Arrêt Du Déclenchement
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Autoset (réglages automatiques) Généralités La fonction Autoset configure de façon automatique les réglages de l’appareil. Elle permet de : Sélectionner la base de temps Positionner la forme d’ondes horizontalement Sélectionner l’échelle verticale (sensibilité) ... -
Page 33: Changement De La Position Horizontale Et De L'échelle33
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Mode de déclenchement Run Mode de déclenchement Stop Icône Auto Stop icon ou Trigger (déclenchement) Fonctionnement de la Les formes d’ondes peuvent être changées ou mises à l’échelle en mode Run et forme d’ondes... -
Page 34: Changement De La Position Verticale Et De L'échelle
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Changement de la position verticale et de l’échelle Pour plus de détails, voir page 52. Réglage de la position Pour régler la position verticale de la forme verticale d’ondes, tournez le bouton de position verticale pour chaque voie. - Page 35 SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION 4. Appuyez sur Wave type Wave Type (Type signal) de façon répétée pour sélectionner le type d’onde. 5. (Uniquement pour Frequency Pour changer la fréquence, appuyez sur Frequency VARIABLE (Fréquence) et servez-vous du bouton de variation.
-
Page 36: Mesures Automatiques
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Mesures automatiques La fonction de mesures automatiques mesure les attributs du signal d’entrée et les positionne sur l’écran. Measurement items Aperçu De type tension De type temps Frequency Vmax Period RiseTime Vmin... - Page 37 SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION +Width Largeur d’impulsion positive. –Width Largeur d’impulsion négative. Duty Cycle Ratio du signal d’impulsion comparé au cycle entier =100x (Pulse Width/Cycle)
-
Page 38: Mesure Automatique De Signaux D'entrée
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Mesure automatique de signaux d’entrée Aperçu des 1. Appuyez sur la touche Measure résultats de Measure. mesures 2. Les résultats de mesures apparaissent dans la barre de menu et sont régulièrement mis à jour. -
Page 39: Utilisation Du Curseur Horizontal
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Utilisation du curseur horizontal Les curseurs, horizontaux ou verticaux, indiquent la position précise de la forme d’ondes d’entrée ou les résultats des opérations mathématiques. Procédure 1. Appuyez sur la touche Cursor Cursor. Les curseurs apparaissent à... -
Page 40: Utilisation Des Curseurs Verticaux
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Utilisation des curseurs verticaux Procédure 1. Appuyez sur la touche Cursor Cursor. 2. Appuyez sur X↔Y pour X↔Y sélectionner le curseur vertical (Y1&Y2). 3. Appuyez sur Source de Source façon répétée pour sélectionner la voie de la... -
Page 41: Fonctions Mathématiques
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Fonctions mathématiques Grâce aux fonctions mathématiques, vous pouvez ajouter, soustraire, multiplier ou procéder à la FFT/FFT RMS sur les formes d’ondes d’entrée. Aperçu Addition (+) Ajoute l’amplitude des signaux de la voie 1 et 2 (CH1 & CH2). -
Page 42: Ajout, Soustraction Ou Multiplication De Signaux
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Ajout, soustraction ou multiplication de signaux Procédure 1. Activez les voies 1 et 2 (CH1 and CH2). CH 1 CH 2 2. Appuyez sur la touche Math. 3. Appuyez plusieurs fois sur Operation pour Operation sélectionner addition (+), soustraction... - Page 43 SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION 7. Pour sélectionner l’échelle verticale de la forme Unit/Div d’ondes FFT, appuyez de façon répétée sur Unit/Div(FFT). Gamme 1, 2, 5, 10, 20 dB/Div Volt/Div 8. Pour faire disparaître le résultat FFT de l’écran,...
-
Page 44: Configuration
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION ONFIGURATION Ce chapitre explique comment configurer les réglages du panneau pour faire des mesures et des analyses. Acquisition Le processus d’acquisition teste les signaux d’entrée analogiques et les convertit en signaux numériques pour le traitement interne. -
Page 45: Temps Réel Vs Mode D'échantillonnage De Temps Équivalent
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION 4. Appuyez sur Wave Type (Type signal) et Wave Type sélectionnez la forme d’ondes 5. Appuyez sur la touche Autoset. L’oscilloscope Autoset positionne la forme d’ondes au centre de l’écran. 6. Appuyez sur la touche Acquire. -
Page 46: Affichage
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Affichage Cette partie explique comment configurer les réglages d’affichage : type de tracé, superposition de formes d’ondes, réglage du contraste et réglage de la grille (réticule). Sélection du tracé vecteur ou point Procédure... -
Page 47: Sélection De La Réticule
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Sélection de la réticule Procédure 1. Appuyez sur la touche Display. Display 2. Appuyez sur l’icône de façon répétée pour sélectionner le type de réticule. Full Paramètres Réticule pleine Contour et axe X/Y... -
Page 48: Position Sur L'axe Horizontal
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Position sur l’axe horizontal Cette partie traite de la configuration de l’échelle horizontale, de la position, du mode de mis à jour de la forme d’ondes, du zoom, et du mode X-Y. -
Page 49: Sélection Du Mode De Mise À Jour De La Forme D'ondes49
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Sélection du mode de mise à jour de la forme d’ondes Généralités Le mode d’affichage de la mise à jour change automatiquement ou manuellement en fonction de l’échelle horizontale. Mode Main (principal) Met à... -
Page 50: Zoom Horizontal
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Zoom horizontal Procédure/ gamme 1. Appuyez sur la touche Horizontal/Menu. MENU 2. Appuyez sur Window (Fenêtre). Window 3. Servez-vous du bouton de position horizontale pour déplacer le zoom sur les côtés et du bouton TIME/DIV pour changer la largeur du zoom. -
Page 51: Aperçu Des Formes D'ondes En Mode X-Y
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Aperçu des formes d’ondes en mode X-Y Généralités Le mode X-Y compare la tension des formes d’ondes des voies 1 et 2 en un affichage unique. Ce mode sert à observer la relation de phase entre deux formes d’ondes. -
Page 52: Position Sur L'axe Vertical (Voie)
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Position sur l’axe vertical (Voie) Cette partie traite du réglage de l’échelle verticale, de la position, de la limitation de la bande passante, du mode de couplage et de l’atténuation. Déplacement vertical de la forme d’ondes Procédure... -
Page 53: Limite De La Bande Passante De La Forme D'ondes
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Originale Inversée Limite de la bande passante de la forme d’ondes Généralités La limite de la bande passante applique au signal un filtre passe-bas de fréquence de coupure de 20MHz (−3dB). Cette fonction réduit le bruit haute fréquence pour mieux voir la forme de la forme d’ondes. -
Page 54: Déclenchement/Trigger
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Déclenchement/Trigger La fonction déclenchement configure les conditions selon lesquelles l’oscilloscope capture les signaux entrant. Type de déclenchement Edge (front) Déclenche sur un front du signal en pente positive ou en pente négative. - Page 55 SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Video standard NTSC National Television System Committee (USA) (déclenchement vidéo) Phase Alternative by Line (EUROPE) SECAM SEquential Couleur A Mémoire (France) Sync polarity (polarité) Polarité positive (déclenchement vidéo) Polarité négative Video line (ligne vidéo) Sélectionne le point de déclenchement du signal vidéo.
-
Page 56: Configuration Du Déclenchement Edge (Front)
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Configuration du déclenchement edge (front) Procédure 1. Appuyez sur la touche Trigger /menu. MENU 2. Appuyez sur Type de façon répétée pour Type sélectionner le déclenchement edge. Edge 3. Appuyez sur Source de façon répétée pour Source sélectionner la source de déclenchement. -
Page 57: Configuration Du Déclenchement Vidéo
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Configuration du déclenchement vidéo Procédure 1. Appuyez sur la touche Trigger / menu. MENU 2. Appuyez sur Type de façon répétée pour Type sélectionner le déclenchement vidéo. Video L’indicateur de déclenchement vidéo apparaît en bas de l’écran. - Page 58 SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION 4. Appuyez sur Mode de façon répétée pour Mode sélectionner le mode de déclenchement Auto ou Auto Normal. Pour sélectionner le mode de déclenchement unique, appuyez sur la touche SINGLE Single. Gamme Auto, Normal, Single 5.
-
Page 59: Déclenchement Manuel D'un Signal
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Déclenchement manuel d’un signal Remarque : Cette partie décrit comment déclencher manuellement des signaux lorsque l’oscilloscope ne les affiche pas. Cette partie traite des modes de déclenchement Normal et Single, puisqu’en mode de déclenchement Auto, l’oscilloscope met constamment à... -
Page 60: Interface De Contrôle À Distance
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Interface de contrôle à distance Cette partie décrit comment régler l’interface USB pour une connexion avec un PC. Le détail des commandes de contrôle à distance est donné dans le manuel de programmation. -
Page 61: Réglages Système
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Réglages système Ces réglages donnent des informations sur le système de l’oscilloscope et permettent de changer la langue Affichage des informations sur le système Procédure 1. Appuyez sur la touche Utility Utility. -
Page 62: Enregistrement/Rappel
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION NREGISTREMENT/RAPPEL La fonction enregistrement permet d’enregistrer les images, les données de forme d’ondes et les réglages dans la mémoire interne de l’oscilloscope ou la mémoire externe de la carte SD. La fonction rappel permet de rappeler les réglages par défaut, les données de forme d’ondes et les réglages dans la mémoire interne de l’oscilloscope ou la mémoire externe de la carte SD. - Page 63 SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Contenu des Un fichier de formes d’ondes inclut également les informations suivantes. fichiers de Longueur de la Niveau de déclenchement formes mémoire d’ondes : autres Position verticale données Source ...
-
Page 64: Format Des Fichiers
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Format des fichiers Format xxxx.set (format exclusif) Le fichier enregistre ou rappelle les réglages suivants. Acquire mode Contents Cursor source channel cursor on/off cursor location Display dots/vectors accumulation on/off ... -
Page 65: Utilisation De L'utilitaire De Fichiers (Interface Usb En Face Avant)
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Utilisation de l’utilitaire de fichiers (interface USB en face avant) Généralités Lorsque vous insérez une carte mémoire dans l’oscilloscope, les utilitaires de fichiers (effacer les fichiers, créer/renommer des fichiers et des dossiers) sont disponibles à... - Page 66 SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION 2. Si le dossier/fichier n’a pas été effacé, appuyez à Delete nouveau sur Delete. Pour annuler, appuyez sur n’importe quelle autre touche.
-
Page 67: Enregistrement Rapide (Hardcopy)
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Enregistrement rapide (HardCopy) Généralités La touche Hardcopy sert de raccourci pour Hardcopy imprimer directement les images à l’écran ou pour enregistrer ces images, les données de formes d’ondes et les réglages dans une carte mémoire. -
Page 68: Enregistrement
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Enregistrement Cette partie explique comment enregistrer des données avec le menu Save/Recall. Type /source/destination de fichier Objet Source Destination Réglages panneau Réglages panneau Mémoire interne : S1 ~ S15 (xxxx.set) Mémoire externe : carte mémoire USB... -
Page 69: Enregistrement Des Réglages Panneau
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Enregistrement des réglages panneau Procédure 1. (Pour enregistrement sur une carte mémoire externe) Insérez la carte dans l’emplacement, en face avant. 2. Appuyez deux fois sur la touche Save/Recall Save/Recall Save/Recall pour accéder au menu Save (Mémoire). -
Page 70: Enregistrer Une Forme D'ondes
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Enregistrer une forme d’ondes Procédure 1. (Pour enregistrement sur une carte mémoire externe) Insérez la carte dans l’emplacement en face avant. 2. Appuyez deux fois sur la touche Save/Recall Save/Recall Save/Recall pour accéder au menu Save (Mémoire). -
Page 71: Enregistrement De L'image À L'écran
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Enregistrement de l’image à l’écran Procédure 1. (Pour enregistrement sur une carte mémoire externe) Insérez la carte dans l’emplacement USB, en face avant. 2. Appuyez deux fois sur la touche Save/Recall Save/Recall Save/Recall pour accéder au menu Save (Mémoire). - Page 72 SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Données de formes Deux types de réglages sont enregistrés : les d’ondes (Axxxx.csv) données de la voie active et les dernières données enregistrées en interne (entre W1 ~ W15). 4. Appuyez sur Ink Saver (Econ.encr.) de façon Ink Saver répétée pour activer/désactiver la fonction...
-
Page 73: Rappel
Formes d’ondes de référence A, B (DSxxxx.csv) Mémoire externe: carte SD Les oscilloscopes SEFRAM 53X2DC sont compatibles avec les mémoires USB: Type de carte USB Taille : jusqu’à 32GB (SDHC) Format: FAT ou FAT32 Rappel des réglages par défaut Procédure... - Page 74 SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Utilitaire Enregistrement d’image, économiseur d’encre désactivé...
-
Page 75: Rappel D'une Forme D'ondes De Référence À L'écran
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Rappel d’une forme d’ondes de référence à l’écran Procédure 1. La forme d’ondes de référence doit être préalablement enregistrée. Voir page69 pour plus de détails. 2. Appuyez sur la touche Save/Recall Save/Recall. -
Page 76: Rappel Des Réglages Du Panneau Avant
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Rappel des réglages du panneau avant Procédure 1. (Pour rappeler à partir d’une carte mémoire externe). Insérez la carte dans l’emplacement prévu. 2. Appuyez sur la touche Save/Recall. Save/Recall 3. Appuyez sur Recall Setup (Rappel config.). -
Page 77: Rappel D'une Forme D'ondes
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Rappel d’une forme d’ondes Procédure 1. (Pour rappeler à partir d’une carte mémoire externe). Insérez la carte dans l’emplacement prévu. 2. Appuyez sur la touche Save/Recall. Save/Recall 3. Appuyez sur Recall Waveform (Rappel signal). Les... -
Page 78: Calibration De L'axe Vertical
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION AINTENANCE Deux types d’opérations de maintenance sont disponibles : calibration de l’axe vertical et compensation de la sonde. Effectuez ces opérations lorsque vous utilisez l’oscilloscope dans un nouvel environnement. Calibration de l’axe vertical Procédure... -
Page 79: Compensation De La Sonde
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Compensation de la sonde Procédure 1. Branchez la sonde entre l’entrée de la voie 1 et la sortie de compensation de la sonde (2Vc-s, onde carrée de 1kHz) du panneau avant. Réglez l’atténuation de compensation de la sonde sur x10. -
Page 80: Le Signal D'entrée N'apparaît Pas À L'écran
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION • Le signal d’entrée n’apparaît pas à l’écran. s’affiche pas à l’écran. • Je veux faire disparaître certaines configurations de l’écran. • La forme d’ondes ne se met pas à jour (elle est figée). -
Page 81: La Forme D'ondes Ne Se Met Pas À Jour (Elle Est Figée)
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION La forme d’ondes ne se met pas à jour (elle est figée). Appuyez sur la touche Run/Stop pour relancer la forme d’ondes. Si rien ne se passe, appuyez sur la touche CH. Si le signal n’apparaît toujours pas, appuyez sur la touche Autoset. -
Page 82: La Précision Ne Correspond Pas Aux Spécifications
L’emplacement USB en face avant n’accepte pas ma mémoire. Assurez-vous que la carte mémoire soit formatée en tant que FAT ou FAT32. Essayez une carte mémoire USB de marque différente si vous continuez à rencontrer des problèmes. Pour plus de renseignements, contactez votre support technique (support@sefram.fr) -
Page 83: Remplacement Du Fusible
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION NNEXE Remplacement du fusible Procédure 1. Enlevez le cordon d’alimentation et enlevez le porte-fusible à l’aide d’un tournevis. 2. Remplacez le fusible Caractéristiques T1A, 250V... -
Page 84: Spécifications
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Spécifications Les spécifications s’appliquent lorsque l’oscilloscope est allumé depuis au moins 30 minutes entre +20°C et +30°C. Spécifications particulières pour chaque modèle SEFRAM 53X2DC SEFRAM 5352DC Bande passante (–3dB) Couplage DC : DC ~ 50MHz... -
Page 85: Spécifications Communes
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Spécifications communes Vertical Sensibilité 2mV/div~5V/Div (par pas de 1-2-5) Précision ± (3% x |lecture|+0.1div + 1mV) Bande passante Voir les spécifications de chaque modèle Temps de Voir les spécifications de chaque modèle montée... - Page 86 SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Curseurs et Tension Vpp, Vamp, Vavg, Vrms, Vhi, Vlo, Vmax, Vmin, prédépassement/dépassement mesures ascendant/, prédépassement/dépassement descendant Temps Frequence, période, temps de montée, temps de descente, largeur +, largeur –, rapport cyclique Curseurs Différence de tension (ΔV) et différence de temps (ΔT) entre les curseurs...
-
Page 87: Spécifications Des Sondes Livrées
SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION Spécifications des sondes livrées Sonde modèle SEFRAM 5352DC/5372 Modèle SEFRAM 5352DC, 5372DC & sonde Livré avec 2 sondes 1/1 et 1/10 Position x 10 Ratio d’atténuation 10:1 Bande passante DC ~ 60MHz Résistance d’entrée 10MΩ... - Page 88 SEFRAM 5352DC / 5372DC / 53102DC MANUEL D’UTILISATION SEFRAM 32, rue E. Martel BP 55 F42009 – Saint-Etienne cedex 2 France Tel : 0825.56.50.50 (0,15€TTC/mn) Fax : 04.77.57.23.23 Web : www.sefram.fr E-mail : sales@sefram.fr...
