Plaquette d'information
5
Commutateurs d'alimentation (2)
6
Unité de bloc d'alimentation et
module de refroidissement (PS2)
Fonctions et voyants des modules EMM du Boîtier d'extension SC400
Le SC400 Series inclut deux modules de gestion du boîtier (EMM) dans deux emplacements de l'interface.

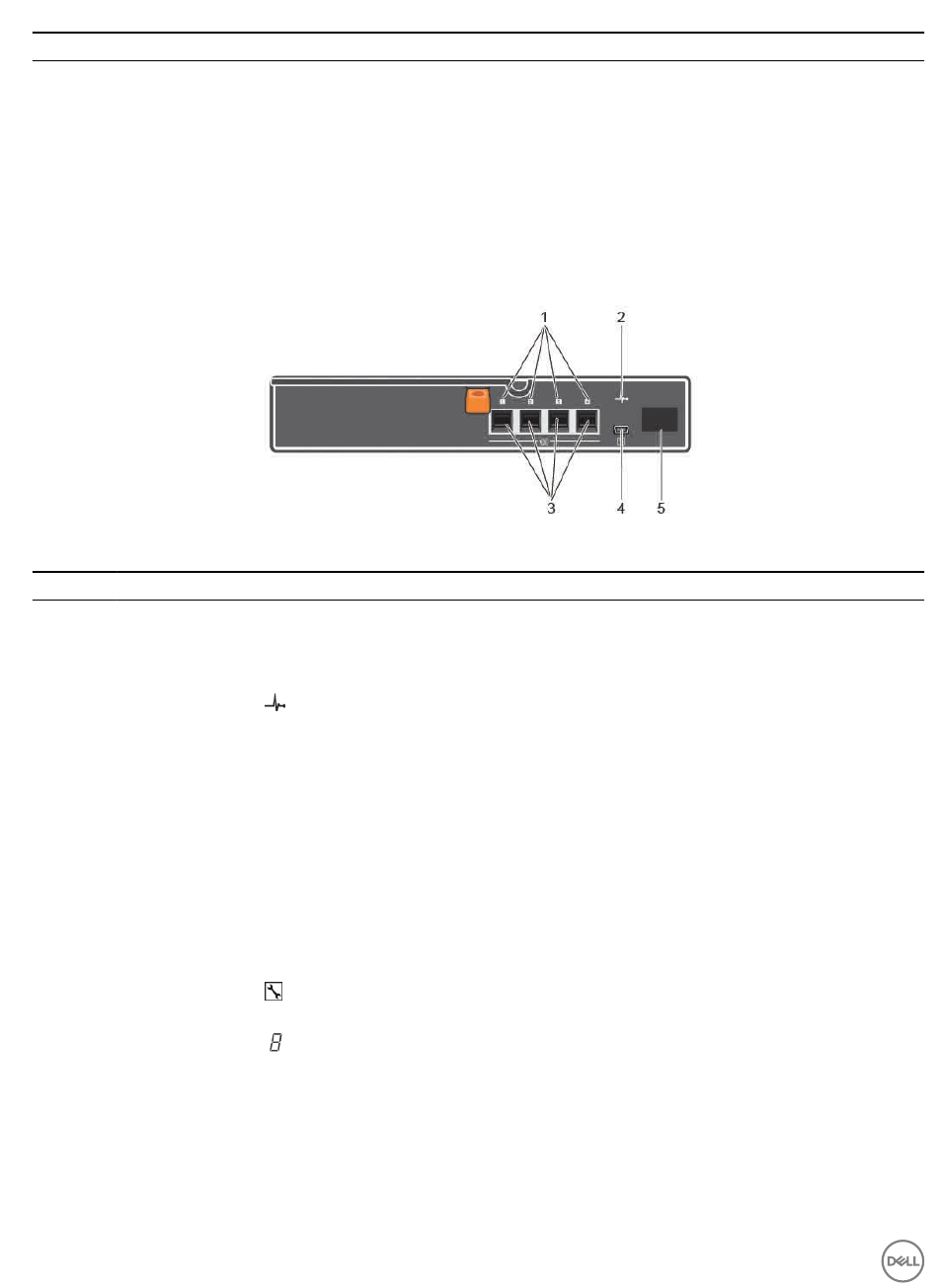

Figure 4. Fonctions et voyants des modules EMM du Boîtier d'extension SC400
Élément
Nom
1
Statut du port SAS
(1 à 4)
2
Voyant indicateur
du module EMM
3
Ports SAS 1 à 4
(entrée ou sortie)
4
USB Mini B (port
de débogage série)
5
Affichage de l'ID
d'unité
Basculement EMM
Le contrôle et la surveillance des éléments d'boîtier d'extension peuvent être transférés d'un module EMM à un autre en cas de
défaillance d'un module EMM.
8
À propos des Boîtier d'extension SC400
Description
Plaquette amovible qui mémorise des informations système, telles que la
balise de service
Contrôle l'alimentation du boîtier d'extension. Il y a un interrupteur pour
chaque bloc d'alimentation.
Alimentation 600 W
Icône
Description
•
Vert : toutes les liaisons vers le port ont été établies
•
Orange : une ou plusieurs liaisons n'ont pas été établies
•
Désactivé : le Boîtier d'extension n'est pas connecté
•
Vert fixe : fonctionnement normal
•
Orange : le Boîtier d'extension n'a pas démarré ou est configuré de manière
incorrecte
•
Vert clignotant : mise à jour automatique en cours
•
Orange clignotant (deux fois par séquence) : le Boîtier d'extension ne
parvient pas à communiquer avec d'autres boîtiers d'extension
•
Orange clignotant (quatre fois par séquence) : la mise à jour du micrologiciel
a échoué
•
Orange clignotant (5 fois par séquence) : les versions de micrologiciel sont
différentes d'un module EMM à l'autre
Fournit les connexions SAS pour le câblage du contrôleur de stockage au boîtier
d'extension suivant dans la chaîne. (Un seul port, redondant et configuration multi-
chaînes).
Non dédié à l'usage par le client.
Affiche l'identifiant du boîtier.
