RA435 IBC SEV
RA435 IBC VDE
Autolaveuse
Français
Mode d'emploi
Exploitation, entretien et maintenance

Publicité

loading

Sommaire des Matières pour Cleanfix RA435 IBC SEV

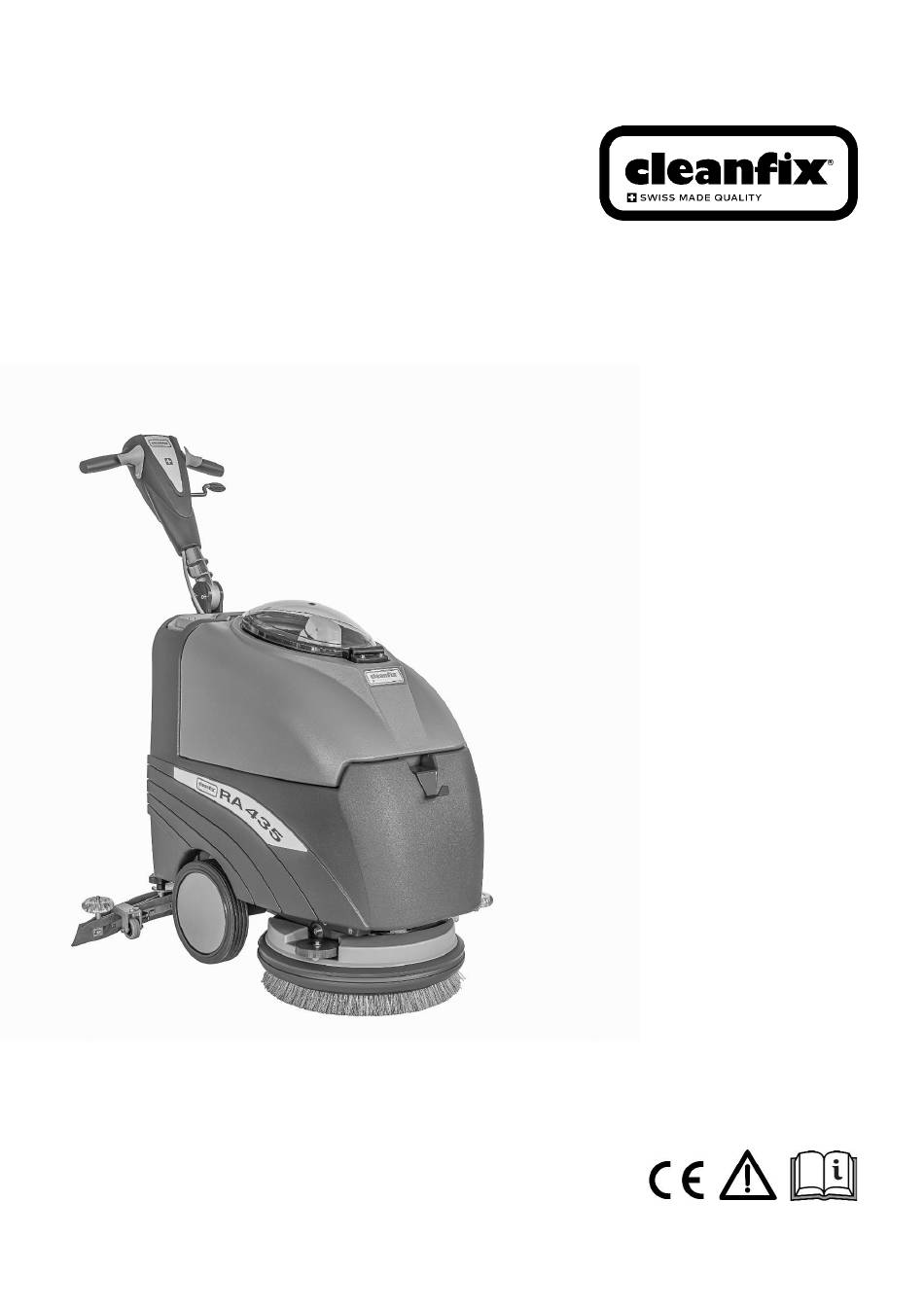

  • Page 1 RA435 IBC SEV RA435 IBC VDE Autolaveuse Français Mode d’emploi Exploitation, entretien et maintenance...
  • Page 2 Cher client Toutes nos félicitations et nos remerciements pour l'achat de votre autolaveuse Cleanfix RA435. Vous avez acheté un produit de qualité suisse, fabriqué avec le plus grand soin. Cleanfix Reinigungssysteme AG Stettenstrasse 15 CH-9247 Henau Tel. +41 58 329 45 45 info@cleanfix.com / www.cleanfix.com...
  • Page 3 L'utilisation dans un état non irréprochable est interdite avant une remise en état par des spécialistes autorisés. Cleanfix se réserve le droit d'apporter des améliorations techniques dans le cadre de la mise à jour des modèles.
  • Page 4 L'utilisation de cires et de dispersions entraîne des dysfonctionnements et des obstructions des conduites. N'utilisez que des brosses ou des accessoires fournis ou approuvés par Cleanfix. L'utilisation d'autres brosses ou plateaux d'entraînement avec pad peut nuire à la sécurité et à la durée de vie.
  • Page 5 Si le cordon d'alimentation de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter tout danger. Danger de mort ! N'utilisez pas de rallonge électrique endommagée. www.cleanfix.com 435.041...
  • Page 6 • Les Batteries ne doivent pas être jetées avec les ordures ménagères ! • Rapportez les Batteries défectueuses ou usagées à votre revendeur ! • Avant de les jeter, protégez-les contre les courts-circuits (par exemple, isolez-les avec du ruban adhésif). • Ne pas jeter les Batteries dans l’eau ! www.cleanfix.com 435.041...
  • Page 7 (voir le contenu de la livraison). Si vous constatez un dommage pendant le transport, contactez immédiatement votre revendeur. Déballer la machine Autolaveuse RA435 IBC SEV - Version N° d'art. : 435.016SEV Autolaveuse RA435 IBC VDE - Version N° d'art. : 435.020VDE Buse d'aspiration courbée, standard...
  • Page 8 19 Prise du câble de recharge 20 Tuyau d'aspiration 21 Hublot de contrôle avec filtre à eau fraîche 22 Dosage de la quantité d'eau 23 Écoulement d'eau fraîche 24 Rouleaux déflecteurs Buse d'aspiration 25 Batteries 26 Disjoncteur moteur de brosse 27 Plaque signalétique www.cleanfix.com 435.041...
  • Page 9 à l'aide d'un petit tournevis et remontez toutes les pièces. à gauche à droite Courbe de charge DIP1 DIP2 DIP1 DIP2 Protection Tension type de batterie 827-046-000 IUIa EXIDE GEL 827-046-001 IUoU AGM 827-046-002 IUla humide 827-046-003 IUIUo AGM DISCOVER www.cleanfix.com 435.041...
  • Page 10 Serrer les poignées-étoiles (1) à la main. Fixer le tuyau d'aspiration (3) à la buse d'aspiration. La buse d'aspiration peut être abaissée et relevée avec le pied au niveau de la tôle de marche. (4, Fig. 7) www.cleanfix.com 435.041...
  • Page 11 Ne pas remplir au-delà du maximum ! Pour connaître la quantité de produits de nettoyage et d'entretien prescrite, veuillez consulter les indications du fabricant sur les emballages. Vous trouverez les produits de nettoyage et d'entretien recommandés par Cleanfix dans notre boutique en ligne. www.cleanfix.com...
  • Page 12 La troisième pression sur le bouton permet de passer en mode BOOST La quatrième pression sur le bouton arrête la buse d'aspiration avec un temps d'arrêt de 10 secondes, afin que l'eau résiduelle dans le tuyau soit encore aspirée. www.cleanfix.com 435.041...
  • Page 13 être modifiée en ECO, NORMAL ou BOOST en appuyant plusieurs fois sur la touche. Démarrez maintenant la brosse en actionnant l'un des deux leviers de démarrage rouges (1, figure 12) sur la poignée de direction, ce qui permet de commencer le nettoyage. www.cleanfix.com 435.041...
  • Page 14 → Conduire la laveuse à rouleaux à l'endroit approprié pour le vidage. Avantageusement dans un évier avec raccordement à l'égout. → Retirer le bouchon fileté (23, Fig. 16) sous la machine, au niveau de la roue Gauche, dévisser l'eau fraîche et revisser le bouchon à la main. www.cleanfix.com 435.041...
  • Page 15 • Desserrez-en haut le tuyau d'aspiration (20, Fig. 20, page 16) et rincez-le par le haut. nécessaire, videz le réservoir d'eau propre (voir page 14). Nettoyer les buses et les lamelles avec des gants - risque de blessure ! www.cleanfix.com 435.041...
  • Page 16 • En cas de réparation, veuillez-vous adresser à votre revendeur ou à l'un des ateliers de service agréés. Vous serez servi rapidement et de manière professionnelle. • La sécurité de nos produits a été testée en usine. www.cleanfix.com 435.041...
  • Page 17 • Ne sont pas autorisés ! Batteries Li-Ion En cas de non-utilisation prolongée, les Batteries peuvent se décharger en profondeur et ne sont ensuite plus rechargeables ! C'est pourquoi il faut recharger les batteries tous les mois ! www.cleanfix.com 435.041...
  • Page 18 (E, figure 26), qui se déclenche dès que la brosse est soumise à une pression ou à une résistance trop forte. Le blocage peut être désactivé en appuyant sur le disjoncteur du moteur de la brosse situé sous le réservoir d'eau sale. (Fig. 28 + 29) www.cleanfix.com 435.041...
  • Page 19 Intervalles de service Les machines de nettoyage Cleanfix sont des machines de haute qualité dont la sécurité a été testée en usine et par des contrôleurs agréés. Les composants électriques et mécaniques sont naturellement soumis à une usure ou à un vieillissement après une longue durée d'utilisation.
  • Page 20 Chargeur incorrect par rapport Clarifier, remplacer si au type de batterie nécessaire Prise de charge Machine ou Vérifier, remplacer si prise du chargeur défectueuse nécessaire ou appeler le ou mauvais contact service après-vente www.cleanfix.com 435.041...
  • Page 21 990 / 540 / 835 mm Plage de vitesse max. Pente Plage de travail Niveau sonore ECO: 65 dB / Normal: 71 dB / Boost: 74 dB Incertitude K 3 dB Niveau de vibration main-bras 0.4 m/s Incertitude K 1.5 m/s www.cleanfix.com 435.041...
  • Page 22 être retournées au revendeur conformément aux symboles apposés ou être éliminées de manière appropriée conformément aux prescriptions nationales. Votre partenaire Cleanfix peut vous aider dans cette démarche après concertation. Les Batteries doivent être retirées de la machine avant que celle-ci ne soit mise au rebut de manière appropriée.
  • Page 23 Le fabricant / le responsable de la mise en circulation Cleanfix Reinigungssysteme AG, Stettenstrasse 15, 9247 Henau, Suisse Déclare par la présente que le produit RA435 IBC VDE, RA435 IBC SEV, RA470 IBC VDE, RA470 IBC SEV Numéro d'identification : 435.015VDE, 435.016SEV, 435.020VDE, 470.000VDE, 470.000SEV est conforme aux exigences de la directive susmentionnée.

Ce manuel est également adapté pour:

Ra435 ibc vde
