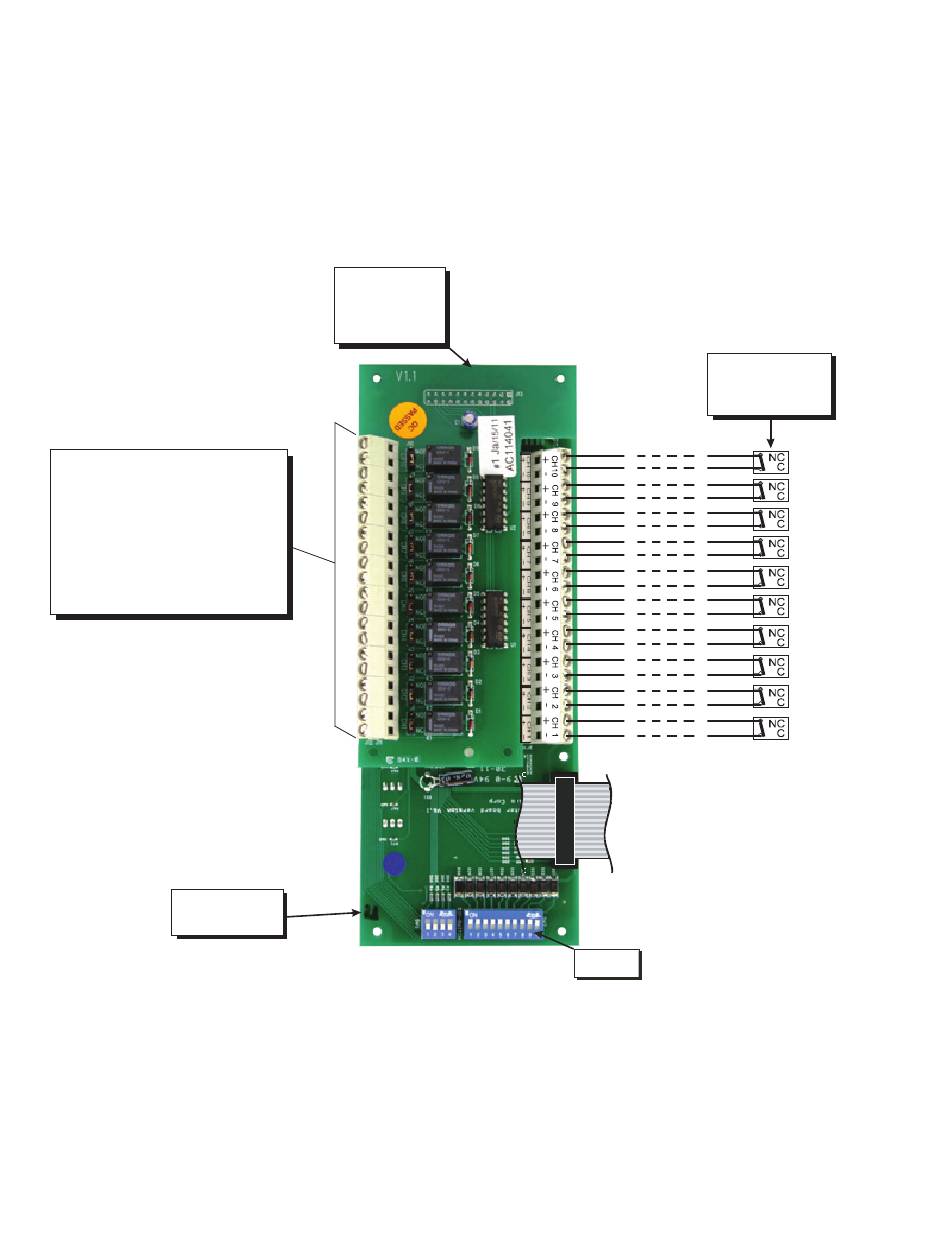

LE DIAGRAMME DE CÂBLAGE DU MODULE D'INTERFACE À L'ORDINATEUR
Dry contacts for interface with:
Les contacts secs interfacent
Building Management System.
avec le système de gestion
Contacts are Common
de l'immeuble. Les contacts
and NC, open on Alarm.
sont Communs et NC, et
Ratings:
ouverts lorsqu'il y a alarme.
24VDC 0.1A
Le calibrage: 24 VCC 0. 1A
Master
Module du
système central
Module
VEUILLEZ NOTER :
Les points non utilisés, sous forme cavalier sur le module du système central.
Désactivez les commutateurs DIP des paramètres non utilisés (Location SW-2).
Computer
Module
Interface
d'interface de
Module
l'ordinateur
Note: Turn OFF dip-switches for any unused points
(Location SW-2)
Équipement
Source
Equipment
de source
SW-2
