ATTENTION: Les circuits imprimés du microprocesseur du système d'alarme ALERT-2 sont constitués de semi-
conducteurs intégrés et très sophistiqués. Si vous devez enlever l'un des modules, veuillez tenir les cartes par les côtés.
NE TOUCHEZ PAS aux composantes sur la carte. Une simple décharge d'électricité statique pourrait endommager le
module ou en entraîner le mauvais fonctionnement.

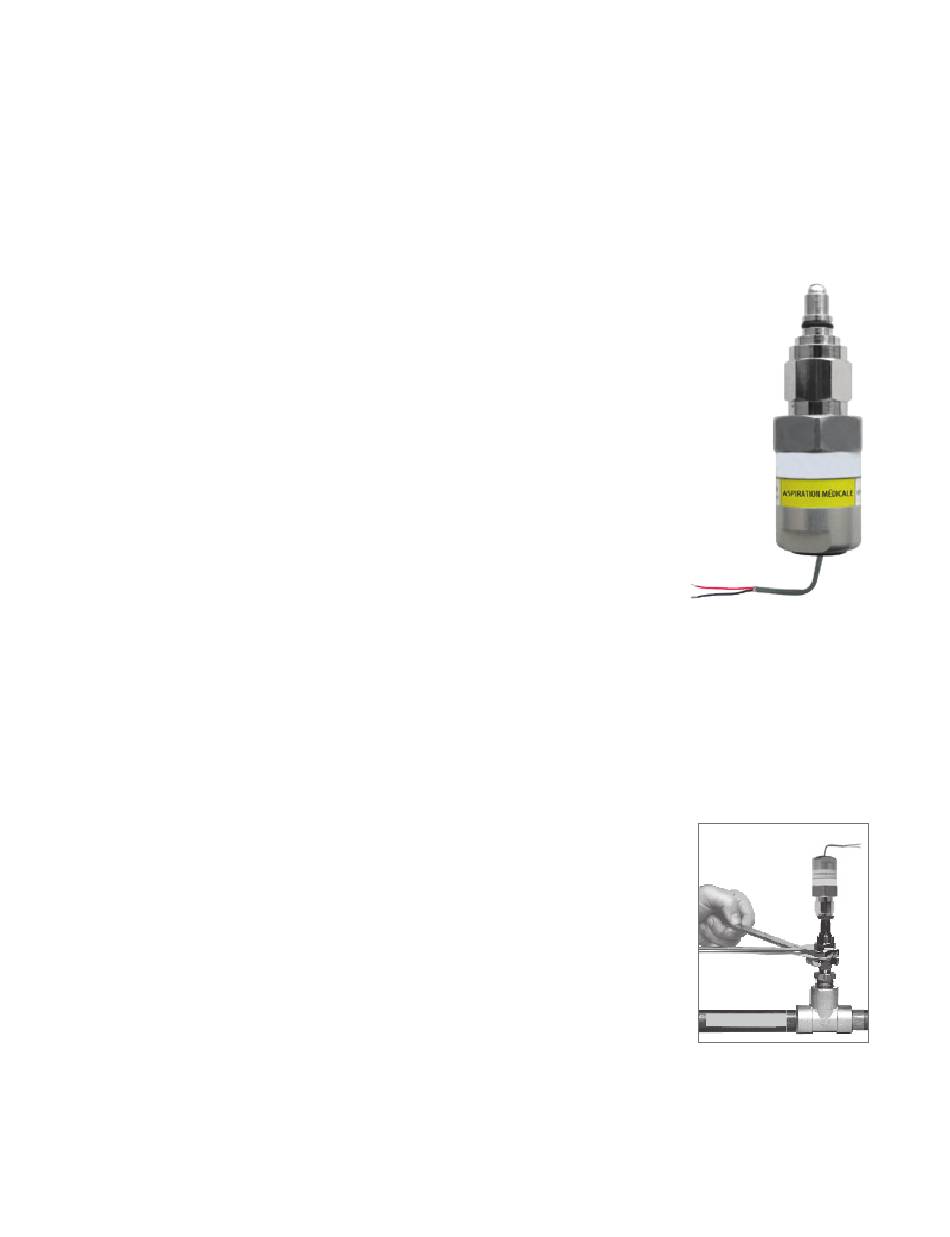

LE CAPTEUR
A. LE CAPTEUR LOCAL (contenu dans le boîtier arrière)
1. Recherchez le module capteur approprié correspondant au gaz désiré.
2. Le boîtier arrière comporte des étiquettes de couleur correspondant à
chacun des gaz, sous la vanne demande DISS. Chaque étiquette indique
l'endroit d'installation du capteur.
3. Le module capteur est doté d'un raccord DISS spécifique au gaz. Insérez
le raccord hexagonal et l'adaptateur dans la vanne à demande et à l'aide
d'une clé anglaise, serrez l'écrou de façon à bien sceller le tout.
VEUILLEZ NOTER : La pression sur les capteurs ne doit pas excéder 250 psi
pour tous les gaz et 30 mmHg pour l'aspiration médicale.
La nouvelle génération de capteur permet une lecture de la pression jusqu'à:
Pression médiane: 99 Psi
Haute pression: 249Psi
Aspiration médicale: 30 mmHg
B. LE CAPTEUR À DISTANCE (hors du boîtier – sur la conduite)
4. Installez un raccord en T (fourni par d'autres) à la conduite, dotée d'un
raccord femelle ¼"NPTauquel sera raccordé la vanne à demande.
5. Identifiez le module capteur à installer selon le gaz.
6. Installez la vanne à demande DISS sur la conduite du gaz appropriée.
7. Le capteur est muni d'un raccord DISS spécifique au gaz. Installez le
raccord DISS mâle hexagonal du capteur dans la vanne à demande; et à
l'aide d'une clé anglaise, serrez l'écrou de façon à bien sceller le tout.
6
Amico Corporation
A m i c o M i c r o p r o c e s s o r B a s e d A l a r m
SENSOR
LOCAL (In the Back Box)
REMOTE (Outside the Back Box)
P a g e : 1 2
CAUTION: The microprocessor circuitry on the ALERT-2 alarm con-
tains sophisticated integrated semiconductors. If it becomes necessary
to remove a module, PLEASE hold the boards by the edges. DO NOT
TOUCH any of the components on the board. Static discharge can
cause the modules to malfunction, or become damaged.
1.
Locate the gas specific
sensor module to be in-
stalled.
2.
In the back box, there are
colour coded gas labels
located under the DISS
Demand check valves. Each
label identifies where each
sensor module is to be
placed.
3.
The sensor module contains
a gas specific DISS fitting.
Push the sensor module
hex-nut and nipple adapter
up into the demand check-
valve. With a wrench, tighten the nut so that it makes a good seal.
NOTE: Pressure on sensors are not to exceed
for Pressure sensors and
1.
Connect a Tee (supplied
by others) to the pipeline
with a 1/4" NPT female
connection that will accept
the DISS Demand check-
valve.
2.
Locate the gas specific
sensor module to be
installed.
3.
Thread the DISS Demand
check-valve into the
correct gas pipe line.
4.
The sensor module contains a gas specific DISS fitting. Push the
sensor module hex-nut and nipple adapter up into the demand
check-valve. With a wrench, tighten the nut so that it makes a
good seal.
250psi
30"
for Vacuum sensors
ASPIRATION MÉDICALE
