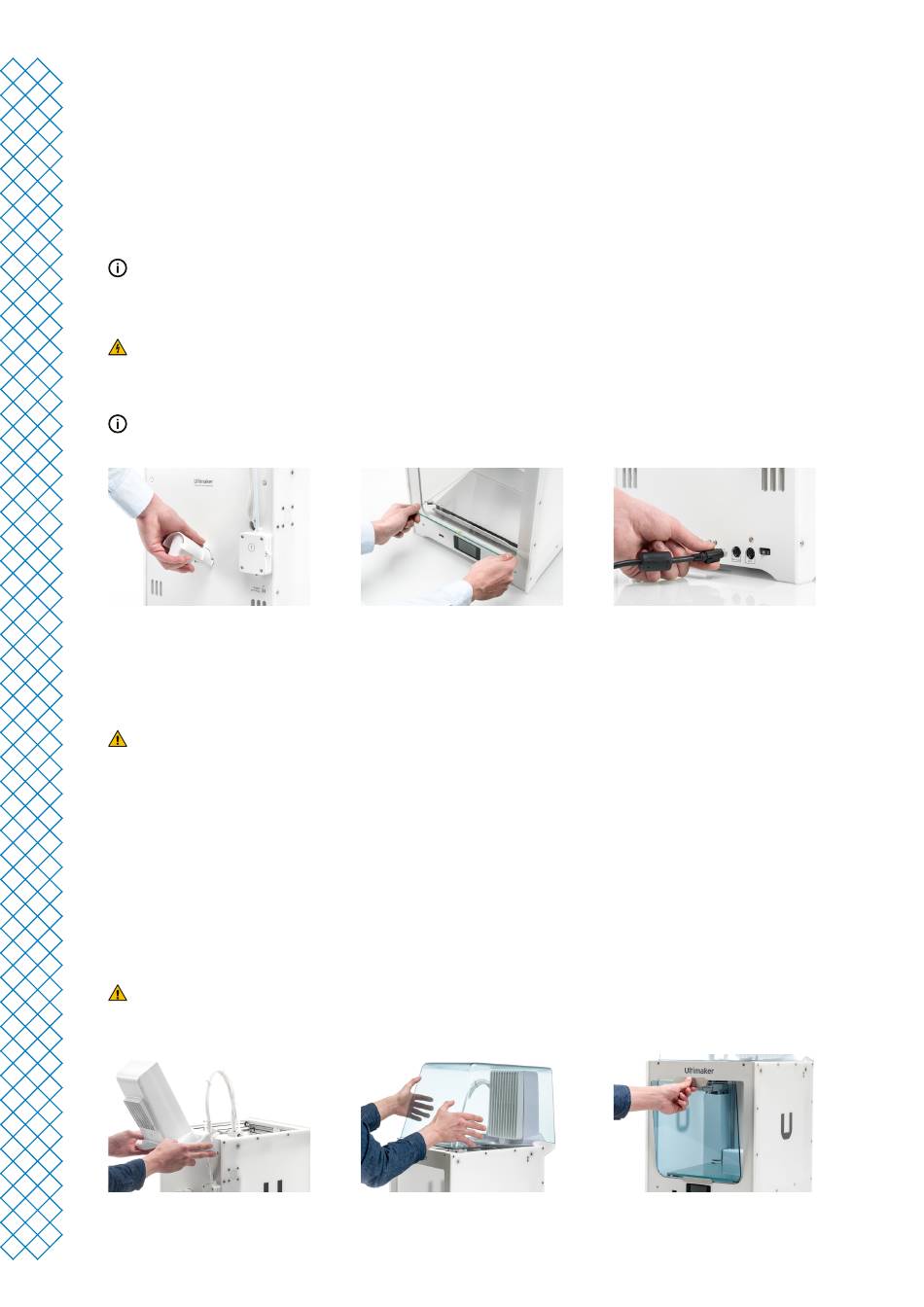

3.3 Installation du matériel
Ultimaker 2+ Connect
1. Insérez le porte-bobine dans le panneau arrière et poussez-le jusqu'à ce qu'il se mette en place
2. Ouvrez les attaches à l'avant du plateau de fabrication pour insérer le plateau en verre
3. Glissez le plateau en verre dans les attaches à l'arrière du plateau de fabrication, puis fermez les attaches avant
Le symbole d'avertissement (surface chaude) sur le plateau en verre doit être orientée vers le haut.
4. Branchez le câble d'alimentation sur l'imprimante et l'autre extrémité à une prise de courant
Une prise de courant avec mise à la terre doit impérativement être utilisée. Assurez-vous que l'installation du
bâtiment dispose de moyens dédiés pour la protection contre les surintensités et les courts-circuits. Veuillez
utiliser un disjoncteur dont le courant nominal ne dépasse pas 16A.
Si vous disposez également d'un Air Manager, installez d'abord le Air Manager avant de brancher le
câble d'alimentation.
Insérez le porte-bobine
Air Manager
Assurez-vous que l'Ultimaker 2+ Connect est hors tension avant d'installer Air Manager.
1. Alignez le boîtier du filtre avec le panneau arrière de l'Ultimaker 2+ Connect
2. Guidez le tube Bowden et le câble de la tête d'impression dans la fente
3. Poussez le boîtier du filtre jusqu'à ce qu'il s'enclenche fermement
4. Poussez doucement le filtre dans le boîtier du filtre, insérez-le entièrement
5. Placez le capot sur le boîtier du filtre et alignez-le avec le panneau supérieur
6. Connectez le câble du Air Manager au port situé à l'arrière du Air Manager et fixez-le à l'aide du clip
7. Guidez le câble du Air Manager autour du côté gauche du support de bobine
8. Branchez le câble dans le port OUT situé à l'arrière de l'Ultimaker 2+ Connect
9. Prenez l'enceinte avant et placez le profil de charnière sur le panneau avant
10. Poussez la poignée contre le panneau ; l'aimant maintiendra l'enceinte avant en place
L'Ultimaker 2+ Connect et le Air Manager doivent être placés à l'abri des rayons directs du soleil lorsqu'ils sont
utilisés. Assurez-vous de laisser au moins 10 cm d'espace libre à l'arrière de l'Air Manager pour garantir un
débit d'air continu.
Alignez le boîtier du filtre
Ultimaker 2+ Connect - Manuel d'installation et d'utilisation
Placez le plateau en verre
Placez le capot de l'Air Manager
Branchez le câble d'alimentation
Installez l'enceinte avant
