Sommaire des Matières pour Ultimaker 2 GO

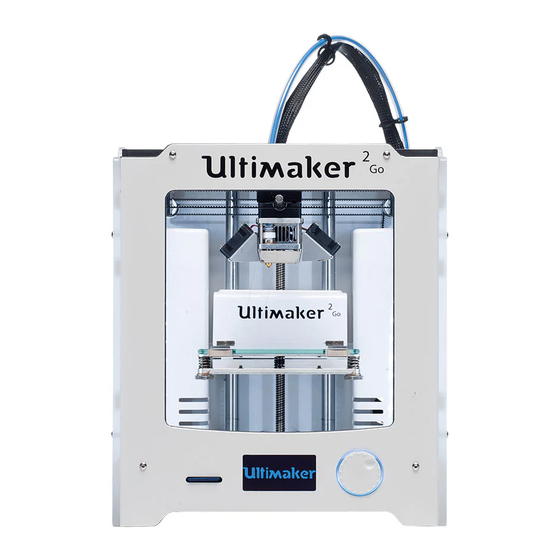

- Page 1 Ultimaker LA MINI IMPRIMANTE 3D MAXI PUISSANTE MANUEL D’UTILISATION...
-
Page 3: Table Des Matières
TABLE DES MATIÈRES 1. PRÉSENTATION DE L’ULTIMAKER 2 GO Sécurité et conformité Caractéristiques 2. INSTALLATION DE L’ULTIMAKER 2 GO Déballage Contenu de la boîte Aperçu de l’Ultimaker 2 Go Installation des accessoires 3. PRISE EN MAIN Assistant de première utilisation Première impression... -
Page 4: Présentation De L'ultimaker 2 Go
PRÉSENTATION DE L’ULTIMAKER 2 GO Ce manuel d’utilisation est conçu pour vous aider à commencer à utiliser l’Ultimaker 2 Go. Au travers de ces pages, nous voulons vous montrer à quel point il est simple et facile de produire des impressions de qualité. -
Page 5: Sécurité Et Conformité
Ce produit est de classe A. Dans un environnement domestique, ce produit peut générer des interférences radio. Dans un tel cas, l’utilisateur doit prendre les mesures qui s’imposent. L’Ultimaker 2 Go peut, dans de très rares cas, perdre temporairement sa fonction d’affichage à cause d’une DES. La fonction d’affichage peut être complètement rétablie en redémarrant la machine. -
Page 6: Informations De Sécurité Générales
INFORMATIONS DE SÉCURITÉ GÉNÉRALES L’Ultimaker 2 Go n’est pas destiné à être utilisé par des personnes (enfants compris) souffrant de déficiences physiques ou mentales, ou d’un manque d’expérience et de connaissances, à moins qu’elles ne soient surveillées ou aient reçu des instructions concernant l’utilisation de la machine par une personne responsable de leur sécurité. -
Page 7: Caractéristiques
L’Ultimaker 2 Go génère des températures élevées et se compose de pièces amovibles chaudes pouvant blesser. N’insérez jamais votre main à l’intérieur de l’Ultimaker 2 Go quand il est en cours d’utilisation. Commandez toujours l’Ultimaker 2 Go au moyen du bouton à l’avant ou de l’interrupteur d’alimentation à l’arrière. -
Page 8: Installation De L'ultimaker 2 Go
INSTALLATION DE L’ULTIMAKER 2 GO Votre Ultimaker 2 Go est enfin arrivé et vous êtes prêt à le déballer et à l’installer ! Nous vous recommandons de déballer votre Ultimaker 2 Go avec soin et de l’installer conformément aux instructions données aux pages suivantes. -
Page 9: Déballage
3. Ouvrez l’intégralité de l’emballage en le soulevant par l’orifice situé sur le côté de l’emballage. Vous pouvez désormais sortir l’Ultimaker 2 Go et la bobine de filament. 4. Retirez les morceaux de carton de l’Ultimaker 2 Go et coupez les attaches maintenant la tête d’impression en place. REMARQUE: il y a également un morceau de carton en dessous de la plaque de construction. -
Page 10: Contenu De La Boîte
CONTENU DE LA BOÎTE Outre votre Ultimaker 2 Go (fourni avec une carte SD insérée dans l’imprimante 3D), plusieurs accessoires sont contenus dans l’emballage. Il s’agit de tout ce dont vous avez besoin pour commencer à imprimer. Alimentation et câble 2. -
Page 11: Aperçu De L'ultimaker 2 Go
APERÇU DE L’ULTIMAKER 2 Écran Fente pour la carte SD Bouton à enfoncer et à tourner Plaque de construction Loquets de la plaque de construction Vis de la plaque de construction Tête d’impression Tube Bowden Câble de la tête d’impression Porte-bobine Prise d’alimentation... -
Page 12: Installation Des Accessoires
PORTE-BOBINE La première étape de l’installation de votre Ultimaker 2 Go consiste à fixer le porte-bobine à l’arrière de l’imprimante 3D. À la fin, la bobine de filament sera placée sur le porte-bobine afin que le filament puisse être correctement guidé... -
Page 13: Alimentation
ALIMENTATION Pour terminer l’installation, il faut brancher l’alimentation. Après cette étape, l’Ultimaker 2 Go pourra être allumé. Avant de brancher la machine, assurez-vous que l’interrupteur d’alimentation se trouve en position « arrêt ». 2. Branchez le câble d’alimentation au transformateur. 3. Branchez le câble d’alimentation à la prise murale et branchez le câble à l’autre bout du transformateur à la prise... -
Page 14: Prise En Main
PRISE EN MAIN Lorsque vous allumerez votre Ultimaker 2 Go pour la première fois, vous serez guidé par un assistant de première utilisation. Il vous aidera à préparer l’Ultimaker 2 Go pour sa première impression. Veuillez suivre ces étapes avec attention pour... -
Page 15: Assistant De Première Utilisation
Avant de pouvoir procéder à la mise à niveau du lit, Ultimaker 2 Go doit d’abord « retourner à l’origine ». Cela signifie que la tête d’impression est déplacée vers le coin arrière gauche et que la plaque de construction est positionnée vers le bas, afin d’être au point d’origine. -
Page 16: Chargement Du Filament
CHARGEMENT DU FILAMENT Après avoir mis le lit à niveau, il est temps de préparer l’Ultimaker 2 Go pour la première impression en chargeant le filament. Mais avant cela, placez la bobine de filament sur le porte-bobine en vous assurant que le filament sort de la bobine dans le sens des aiguilles d’une montre, afin qu’il entre dans le distributeur de matériau par le bas. -
Page 17: Première Impression
La carte SD fournie avec votre Ultimaker 2 Go (elle se trouve dans la fente prévue à cet effet à l’avant de la machine) contient déjà plusieurs fichiers d’impression que vous pouvez utiliser directement. Lorsque vous suivrez l’assistant de première utilisation, vous serez automatiquement guidé... -
Page 18: Options D'impression Avancées
2 Go offre de multiples options. Vous pouvez utiliser notre progiciel open source Cura pour préparer vos propres fichiers d’impression 3D et l’Ultimaker 2 Go vous offre même la possibilité de personnaliser les paramètres pendant le processus d’impression. Cela vous permet de garder une maîtrise totale du processus d’impression et d’obtenir les meilleurs résultats... -
Page 19: Cura
Vous pouvez commencer à convertir ce modèle en un fichier d’impression, mais si vous souhaitez utiliser un autre modèle, il vous suffit de retirer le modèle du robot de l’Ultimaker en allant dans « Préférences > Effacer les éléments du plateau », ou de faire un clic droit sur le modèle et de sélectionner « Supprimer l’objet ». -
Page 20: Écran Et Manette
ÉCRAN ET MANETTE Quand vous allumez votre Ultimaker 2 Go, le logo Ultimaker apparaît toujours en premier à l’écran. Vous êtes ensuite dirigé vers le menu principal. Le menu principal offre trois options, comme l’image ci-dessous l’indique. IMPRESSION Le menu IMPRESSION vous permet simplement de sélectionner l’un des fichiers d’impression sur la carte SD. La machine commence automatiquement à... - Page 21 Définition d’une température personnalisée pour chauffer manuellement la buse • Retourner à l’origine Positionnement de la tête dans le coin arrière gauche de l’Ultimaker 2 Go • Abaisser la plaque de construction Déplacement de la plaque de construction vers le bas de l’Ultimaker 2 Go •...
-
Page 22: Entretien Et Assistance
ENTRETIEN ET ASSISTANCE Pour assurer le bon fonctionnement de l’Ultimaker 2 Go, il est important de l’entretenir correctement. Ce chapitre décrit les conseils d’entretien les plus importants. Nous vous conseillons de les lire attentivement afin d’obtenir les meilleurs résultats possibles avec votre Ultimaker 2 Go. -
Page 23: Entretien
ENTRETIEN... -
Page 25: Méthode Atomique
MÉTHODE ATOMIQUE Après avoir utilisé votre Ultimaker 2 Go pendant une longue période, il se peut que vous remarquiez des signes de « sous-extrusion ». Cela signifie que votre Ultimaker 2 Go ne peut pas extruder suffisamment de plastique. C’est généralement le cas si certaines couches d’une impression sont très fines, voire manquantes. Dans la plupart des cas, la raison est la présence de saletés ou de matériau carbonisé... - Page 26 4. Retirez le nouveau filament • Abaissez la température à 90 degrés (pour le PLA) • Une fois la température atteinte, retirez le filament d’un coup ferme et rapide • Vérifiez la couleur et la forme de l’extrémité du filament. L’objectif est d’avoir une extrémité propre et en forme de cône •...
-
Page 27: Dépannage
Utilisez la méthode atomique pour retirer toute saleté ou matériau carbonisé dans l’extrémité chaude. Si vous utilisez l’Ultimaker 2 Go depuis un certain temps, il est également possible que le raccord en PTFE se soit déformé, générant une friction sur le filament. Ce produit consommable a tendance à s’abîmer avec le temps en raison de la chaleur et de la pression provoquées par l’extrémité... - Page 28 MESSAGES D’ERREUR Ce message signale un problème avec le capteur PT100 B, qui mesure ERROR - STOPPED TEMP SENSOR la température de la buse. Cela signifie que le capteur enregistre des valeurs incorrectes, ce qui, pour des raisons de sécurité, empêche la buse de chauffer.
-
Page 29: Assistance
3D. Nous avons également une communauté web très active, comptant des utilisateurs expérimentés prêts à partager leurs conseils et solutions et pouvant également vous aider à tirer le meilleur de votre Ultimaker 2 Go. Si vous avez besoin d’assistance personnelle pour résoudre un problème avec votre Ultimaker 2 Go, vous pouvez également contacter l’une de nos équipes locales d’assistance. - Page 30 Ultimaker www.ultimaker.com...
