FG-1625TAS Détecteur de bris de glace – Notice d'installation
Se reporter à la page suivante pour toute information complémentaire sur les étapes indiquées ci-dessous

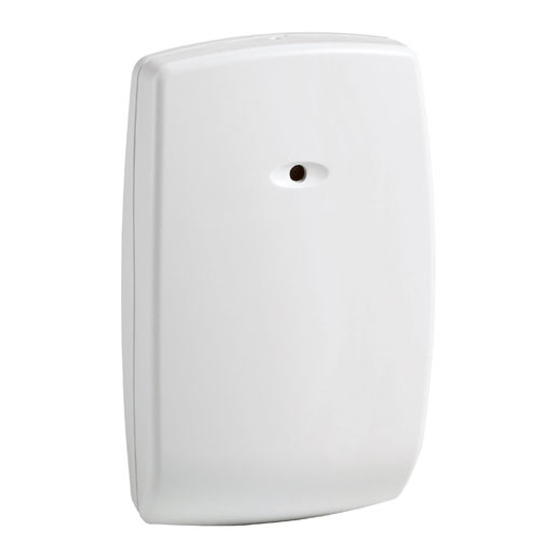

FG-1625TAS Détecteur de bris de glace
Trou de fixation
Microphone
avec protection
par grillage
Borniers
Trou de fixation
Couvercle
Emplacement vis de couvercle
Choix de l'emplacement
Mauvais emplacement. La porte ouverte
occultera la vision du détecteur
Montage mural
(Vue de dessus)
Mauvais emplacement.
En claquant
la porte pourra
déclencher une
alarme
Emplacements
optimums
Ne pas installer sur un poteau, une perche
Emplacement satisfaisant
ou une colonne
Emplacements optimums
Plafond
Vitre
Montage plafond: (vue de coté)
Sol
Test de l'emplacement avec une pile 9V
V+
V
9V
9V_001-V0
Sensibilité et configuration des LEDs
Configuration de la sensibilité avec SENS1 & SENS2
Sensibilité Portée
approximative
MAX 7.6m
MOYEN 4.6m
FAIBLE 3m
TRES FAIBLE 1.5m
NOTE: Les portées sont approximatives et peuvent variées en
fonction des propriétés acoustiques de chaque pièce. Toujours
vérifier les portées à l'aide du testeur FG-701.
Configuration des switches LATCH et LED pour le
comportement de la LED.
SWITCH OFF
LATCH La LED rouge s'allume La LED rouge s'allume
5sec durant une alarme lors d'une alarme et le
reste
LED Les LEDs sont désactivées LEDs toujours activées
sauf à la mise sous tension
3
et pour les tests )
1
Le temps de fermeture du relais n'est pas affecté.
2
RAZ de la LED d'alarme par coupure d'alimentation, ou par entrée et
sortie du mode test
3
Les LEDs peuvent être activées et désactivées par le FG701.
5-051-741-00B
Activation de l'autoprotection
•
Retirer la languette en plastique.
Switch d'AP
•
Installer la vis d'AP dans le mur comme
AP arrachement
indiqué.
•
Entrée du câble Régler la hauteur de la vis pour qu'elle vienne
affleurer le fond de la cavité.
Borniers
Pions de test
Indicateurs LED
1625_001-V2 FR
Raccordement du détecteur
Raccorder le détecteur en utilisant du câble de 0.4 à
1.0 mm, dénudé sur env 6mm. Utiliser le câblage
approprié comme indiqué ci-dessous:
Vitre
Emplacement
satisfaisant
V+
V-
NC
EOL
C
NO
Boucle normalement fermée sans résistance
V+
1625_ceiling_mnt-001-V0 FR
V-
NC
EOL
C
NO
Boucle normalement ouverte sans résistance
V+
SENS1
V-
SENS2
NC
LATCH
EOL
LED
C
NO
SENS1 SENS2
OFF OFF
Boucle normalement fermée avec résistance de
ON OFF
OFF ON
ON ON
V+
V-
NC
EOL
ON
C
NO
1, 2
Boucle normalement ouverte avec résistance
ou
TMPR
EOL
TMPR
1625Wiring_001-V1
TMPR
EOL
TMPR
1625Wiring_002-V1
TMPR
EOL
TMPR
1625Wiring_003-V1
fin de ligne
TMPR
EOL
TMPR
1625Wiring_004-V1
de fin de ligne
Page 1
Montage du détecteur
•
Le positionner au dessus de la vis d'AP, si
utilisée!
•
Utiliser le fond comme gabarit de perçage.
•
Fixer le détecteur en utlisant les vis
appropriées.
Test du détecteur installé
Entrer en mode test avec le FG-701 (voir test du
détecteur page suivante) ou manuellement par c.circuit
sur les bornes "test" (voir ci-dessous).
Mise en place de la vis du couvercle
(option)
1625_008-V1 FR
TEST
