- Page 1 3010 500308...
- Page 2 Bartscher GmbH tél. +49 5258 971-0 Franz-Kleine-Str. 28 fax : +49 5258 971-120 Hotline technique : +49 5258 971-197 D-33154 Salzkotten Allemagne www.bartscher.com Version: 1.0 Date de création : 2022-02-02 Manuel d'utilisation original...
- Page 3 Consignes de sécurité L’appareil est conçu d’après les règles techniques en vigueur. Cependant, l’appareil peut constituer une source de dangers, s’il n’est pas utilisé correctement ou conformément à son usage. Toutes les personnes qui utilisent l’appareil doivent se tenir aux indications mentionnées dans la présente notice d’utilisation et respecter les consignes de sécurité.
- Page 4 Caractéristiques techniques Nom: Coupe-frites 3010 Numéro d’article : 500308 Matériau: acier inoxydable Matériau matrices/poinçons : acier inoxydable Nombre de matrices/poinçons : Dimensions (L x P x H) en mm : 425 x 155 x 335 Poids en kg : Nous nous réservons le droit d’introduire des modifications techniques ! 500308 Modèle / caractéristiques...

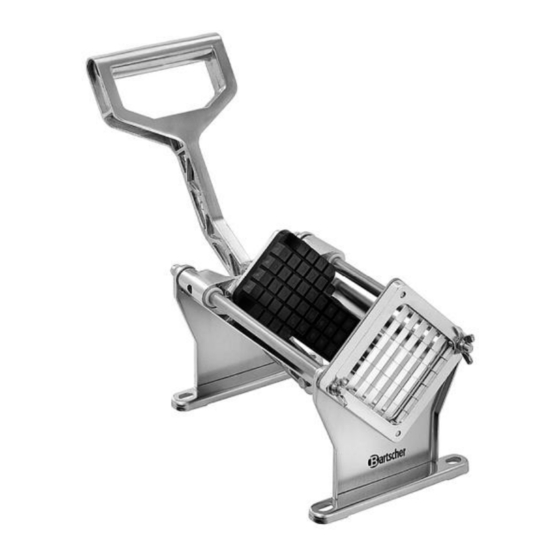

- Page 5 Éléments de l’appareil Fig. 1 1. Levier 2. Boulon (long) avec pince C 3. Cadre de service (cadre de 4. Rail coulissant guidage) 5. Poinçon 6. Cadre 7. Plaque de raccordement 8. Boulon (court) avec pince C 9. Matrice 10. Écrou à ailette (2x) 500308 5 / 12...
- Page 6 Équipement (compris) Matrices/poinçons Frites 6 mm Fig. 2 Matrices/poinçons Frites 9 mm Fig. 3 Matrices/poinçons Frites 13 mm Fig. 4 6 / 12 500308...
- Page 7 Matrices/poinçons Quartiers de pommes de terre Fig. 5 Montage Fig. 6 1. Retirer la pince C du long boulon (2) à l’arrière du bloc poussoir. Retirer la pince C du boulon court (8) qui se trouve sur l’extrémité libre de la plaque de raccordement (7).
- Page 8 3. Aligner l’orifice inférieur du support sur les orifices de la plaque de raccordement (7) qui est déjà fixée à la partie inférieure du cadre. Insérer le boulon court (8) et le sécuriser avec la pince C. Pour positionner la pince C sur le boulon, utiliser une pince à...
- Page 9 2. Utiliser 4 vis d’ancrage M8x60 avec des chevilles à expansion (fig. à gauche) pour le montage mural. Fig. 8 3. Appuyer le coupe-frites contre le mur et utiliser les orifices dans le cadre pour marquer les points de perçage à l’endroit souhaité. 4.
- Page 10 Utilisation AVERTISSEMENT ! Risque de blessures causé par les lames tranchantes de la matrice ! Veiller à ce que les mains et les doigts ne se trouvent pas dans la zone de travail de la matrice. 1. Avant chaque utilisation, nettoyer soigneusement l’appareil et particulièrement, les éléments qui entrent en contact avec les aliments.
- Page 11 Remplacement du poinçon/de la matrice La matrice et le poinçon 9 mm sont montés par défaut sur le cadre de l’appareil. Si nécessaire, il est possible de les remplacer à tout moment par le poinçon/la matrice 6 mm ou 13 mm ou par le poinçon/la matrice pour les quartiers de pommes de terre.
