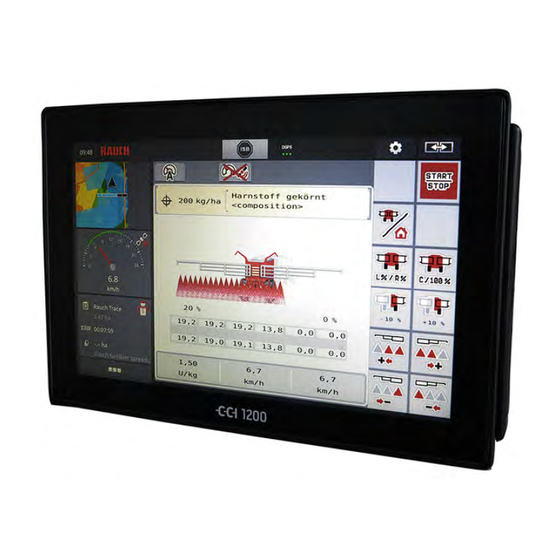

Notice complémentaire
Lire attentivement
avant la mise en
service !
À conserver pour une
utilisation ultérieure
Ces instructions de montage et
d'utilisation constituent un élément de la
machine. Les fournisseurs de machines
neuves et d'occasion sont tenus de
documenter par écrit que les instructions
Version 3.00.00
de montage et d'utilisation ont été livrées
d
avec la machine et remises au client.
5903002-
-fr-1124
Notice originale

Publicité

loading

Sommaire des Matières pour Rauch AERO GT 60.1 ISOBUS

  • Page 1 Notice complémentaire Lire attentivement avant la mise en service ! À conserver pour une utilisation ultérieure Ces instructions de montage et d'utilisation constituent un élément de la machine. Les fournisseurs de machines neuves et d'occasion sont tenus de documenter par écrit que les instructions Version 3.00.00 de montage et d'utilisation ont été...
  • Page 2 Cher client, en achetant la commande de la machine AERO GT 60.1 ISOBUS pour l'épandeur d’engrais AERO GT 60.1, vous avez prouvé la confiance que vous avez dans nos produits. Nous vous en remercions ! Nous voulons justifier de cette confiance. Vous avez acquis une commande de machine fiable et efficace.
  • Page 3 Contrôle de débit 4.5.4 Tableaux d'épandage 4.5.5 Types de rouleau 4.5.6 Affichage de le débit d'épandage Réglages machine 4.6.1 Modes AUTO/MAN 4.6.2 Dose +/- 4.6.3 Calibrage de la vitesse 4.6.4 Taux de rendement Replier/déplier la rampe AERO GT 60.1 ISOBUS 5903002...
  • Page 4 Épandage en mode de fonctionnement MAN km/h Réglage automatique de la tension de la rampe DistanceControl 6 Messages d'alarme et causes possibles Signification des messages d'alarme Défaut/alarme 6.2.1 Acquittement du message d'alarme 7 Équipement spécial 8 Garantie et prestations de garantie 5903002 AERO GT 60.1 ISOBUS...
  • Page 5 Cet avertissement signale un danger immédiat pour la santé et la vie de personnes. Le non-respect de ces avertissements donne lieu à de très graves blessures, pouvant également entraîner la mort. Les mesures décrites doivent être impérativement respectées afin d'éviter ce danger. AERO GT 60.1 ISOBUS 5903002...
  • Page 6 Les étapes à effectuer par le personnel utilisateur sont représentées comme suit : Instructions, étape 1 Instructions, étape 2 1.3.2 Énumérations Les énumérations sans ordre imposé sont représentées sous la forme de liste avec des points d'énumération : • Propriété A • Propriété B 5903002 AERO GT 60.1 ISOBUS...
  • Page 7 Système/Tests > Tests/Diagnostic > Tension signifie que vous atteignez l’entrée de menu Tension par le menu Système/Tests et l’entrée de menu Tests/Diagnostic. ○ La flèche > correspond à la validation de la roulette ou du bouton affiché sur l’écran (écran tactile). AERO GT 60.1 ISOBUS 5903002...
  • Page 8 Les informations essentielles relatives à la commande de la machine sont affichées sur l'écran de travail. 2.1.1 Description de l'écran de travail La représentation exacte de l'écran de travail dépend des réglages actuellement sélectionnés et du type de machine. 5903002 AERO GT 60.1 ISOBUS...
  • Page 9 Vous pouvez adapter chacun des trois champs d’affichage dans l’écran de travail et y indiquer au choix les valeurs suivantes : • Vitesse • Tours/kg • ha jour • kg jour • m jour • Reste (m) • Reste (m) • Reste (ha) • Température d’huile AERO GT 60.1 ISOBUS 5903002...
  • Page 10 Les affichages possibles sont listés sur l'écran. Marquer la nouvelle valeur qui doit être saisie dans le champ d'affichage. Appuyer sur le bouton OK. L’écran de travail est affiché. Vous trouverez à présent la nouvelle valeur dans le champ d'affichage. 5903002 AERO GT 60.1 ISOBUS...
  • Page 11 Tronçons activés sur toute la largeur de Le tronçon droit est réduit de plusieurs travail niveaux de tronçons Touche Réduction du tronçon droit D'autres possibilités d'affichage et de réglages sont expliquées dans le chapitre 4 Utilisation . AERO GT 60.1 ISOBUS 5903002...
  • Page 12 2. Structure et fonction Bibliothèque des symboles utilisés La commande de la machine AERO GT 60.1 ISOBUS affiche des symboles pour les menus et les fonctions à l'écran. 2.2.1 Navigation Symbole Signification à gauche ; page précédente à droite ; page suivante Retour au menu précédent...
  • Page 13 L'épandageest en cours ; arrêt du réglage de la dose Activer DistanceControl (option) DistanceControl (option) est activé Restauration de la modification de la dose sur la dose préréglée Basculement entre l'écran de travail et la fenêtre du menu AERO GT 60.1 ISOBUS 5903002...
  • Page 14 Modification de la dose à droite + (plus) Modification de la dose à droite - (moins) Augmentation des tronçons gauches (plus) Réduction des tronçons gauches (moins) Augmentation des tronçons droits (plus) Réduction des tronçons droits (moins) 5903002 AERO GT 60.1 ISOBUS...
  • Page 15 Déplier les sections initiales et centrales de la rampe Replier les sections finales de la rampe Déplier les sections finales de la rampe Verrouiller la rampe Déverrouiller la rampe Suspension automatique activée Suspension automatique désactivée Relever rampe AERO GT 60.1 ISOBUS 5903002...
  • Page 16 2. Structure et fonction Symbole Signification Baisser rampe Inclinaison de la rampe, soulever à gauche Inclinaison de la rampe, soulever à droite Réglage automatique de la tension de la rampe en mode travail 5903002 AERO GT 60.1 ISOBUS...
  • Page 17 2. Structure et fonction Aperçu structurel du menu AERO GT 60.1 ISOBUS 5903002...
  • Page 18 Étant donné la multitude de configurations tracteur/machine/terminal, votre fournisseur vous aidera à choisir le bon raccordement. Raccords, prises 3.2.1 Alimentation électrique L'alimentation électrique de la commande de la machine est assurée par la prise à 9 pôles située à l'arrière du tracteur. 5903002 AERO GT 60.1 ISOBUS...
  • Page 19 Prière de se référer à la notice d'instructions du terminal utilisé. n Appel du menu principal Appuyer sur la touche de fonction Écran de travail/Menu principal. Voir 2.2.2 Menus. Le menu principal est affiché sur l'écran. AERO GT 60.1 ISOBUS 5903002...
  • Page 20 Appuyer sur la touche Écran de travail/Menu principal. Retour à l'écran de travail. Appuyer sur la touche ESC. Les réglages précédents restent inchangés. Retour au menu précédent. Menu principal Fig. 5: Menu principal avec sous-menus 5903002 AERO GT 60.1 ISOBUS...
  • Page 21 Si la suspension n’est pas en mode automatique, il y a un risque d’endommagement de la machine. Assurez-vous que l’hydraulique du tracteur et la commande de la machine sont activées. Ouvrir le menu Menu principal > Essieu hydr. AERO GT 60.1 ISOBUS 5903002...
  • Page 22 Avant de modifier manuellement le réglage de la suspension, assurez-vous que personne ne se trouve dans la zone de danger de la machine. Appuyer sur la touche de fonction Rentrer le vérin. Appuyer sur la touche de fonction Sortir le vérin. 5903002 AERO GT 60.1 ISOBUS...
  • Page 23 Dém. contrôle débit Appel du sous-menu pour réaliser le 4.5.3 Contrôle de débit contrôle de débit Tableau d´épandage Gestion des tableaux d'épandage 4.5.4 Tableaux d'épandage Type de rouleau Modification du type de rouleau 4.5.5 Types de rouleau AERO GT 60.1 ISOBUS 5903002...
  • Page 24 Saisir la nouvelle valeur dans le champ de saisie. Appuyer sur OK. La nouvelle valeur est enregistrée dans la commande de la machine. Vous pouvez également saisir ou adapter directement la dose par l’intermédiaire de l’écran de travail. 5903002 AERO GT 60.1 ISOBUS...
  • Page 25 La nouvelle valeur est enregistrée dans la commande de la machine. Si le facteur de calibrage n’est pas connu : Saisir la valeur 1,5 tours/kg. Réaliser impérativement un contrôle de débit. Le facteur de calibrage est déterminé exactement pour cet engrais. AERO GT 60.1 ISOBUS 5903002...
  • Page 26 Saisir la nouvelle désignation dans le champ de saisie Nom d´engrais. Sélectionner le tronçon souhaité pour le contrôle de débit. Cocher à cet effet le numéro de tronçon. Le 3ème tronçon est sélectionné par défaut. Appuyer sur le bouton OK. La page 2 s’affiche. 5903002 AERO GT 60.1 ISOBUS...
  • Page 27 La page 5 s'affiche et le contrôle de débit démarre automatiquement. Fig. 10: Menu Contrôle de débit, page 5 Le processus de contrôle du débit se déroule alors automatiquement jusqu’à l’arrêt automatique du dosage au bout de 60 s. L’écran passe à la page 6. AERO GT 60.1 ISOBUS 5903002...
  • Page 28 La dose réglée est écrasée par la valeur enregistrée dans le tableau d'épandage. Création d'un nouveau tableau d'épandage Il est possible de créer jusqu'à 30 tableaux d'épandage dans la commande électronique de la machine. 5903002 AERO GT 60.1 ISOBUS...
  • Page 29 Indiquer un nom pour le tableau d'épandage. Nous recommandons de désigner le tableau d'épandage avec le nom de l'engrais. Il est ainsi plus facile de classer le tableau d'épandage d'un engrais. Modifier les paramètres du tableau d'épandage. Voir 4.5 Réglages engrais. AERO GT 60.1 ISOBUS 5903002...
  • Page 30 Sélectionner l’option Supprimer l'élément. Le tableau d'épandage est supprimé de la liste. n Gestion du tableau d’épandage sélectionné via l’écran de travail Il est aussi possible de gérer directement le tableau d'épandage via l'écran de travail. 5903002 AERO GT 60.1 ISOBUS...
  • Page 31 Fig. 12: Gestion du tableau d'épandage via l'écran tactile Bouton Dose/ha Bouton Tableau d´épandage Inscrire la nouvelle valeur dans le champ de saisie. Appuyer sur OK. La nouvelle valeur est enregistrée dans la commande de la machine. AERO GT 60.1 ISOBUS 5903002...
  • Page 32 Si vous cochez la case « Affichage de la dose d’épandage », les débits seront affichés sur l'écran à la place des vitesses de rotation. Afficher la dose d’épandage Sur l'écran tactile, cochez la case Affichage de la dose d’épandage [1]. champ change dans l'écran fonctionnement. 5903002 AERO GT 60.1 ISOBUS...
  • Page 33 écoulée. Le fabricant de la commande de la machine décline toute responsabilité en cas de perte du signal GPS. AERO GT 60.1 ISOBUS 5903002...
  • Page 34 Pour une répartition homogène du produit d'épandage, il est obligatoire de travailler en mode manuel à une vitesse d'avancement constante. Les différents modes de fonctionnement de l'épandage sont décrits sous 5 Épandage. Menu Signification Description AUTO km/h Choix du mode automatique Page 58 5903002 AERO GT 60.1 ISOBUS...
  • Page 35 Le calibrage de vitesse est le pré-requis de base pour un résultat d'épandage exact. Les facteurs tels que la taille des pneus, le changement de tracteur, les 4 roues motrices, le frottement entre les pneus AERO GT 60.1 ISOBUS 5903002...
  • Page 36 Ouvrir le menu Réglages machine > Tracteur (km/h). n Recalibrage du signal de vitesse Vous pouvez soit écraser un profil existant, soit créer un profil dans un espace d'enregistrement vide. 5903002 AERO GT 60.1 ISOBUS...
  • Page 37 Si vous n'avez pas connaissance du nombre d'impulsions exact, démarrez le trajet de calibrage. Appuyer sur la touche de calibrage dans le profil du tracteur. L'écran de travail Trajet de calibrage est affiché à l'écran. AERO GT 60.1 ISOBUS 5903002...
  • Page 38 N’actionner les rampes que s’il y a suffisamment de place libre autour de l’épandeur. Ne replier/déplier les rampes que si l’épandeur est attelé et à l’arrêt. Écarter toute personne de la zone de danger. 5903002 AERO GT 60.1 ISOBUS...
  • Page 39 Les sections centrales 2 se déplient complètement des deux côtés. Actionner longuement la touche de fonction Déverrouillage. Le symbole Verrouillage apparaît sur l'écran du menu. Le dispositif de verrouillage du châssis pendulaire est déverrouillé. La rampe est prête pour l'opération d'épandage. AERO GT 60.1 ISOBUS 5903002...
  • Page 40 Actionner la touche de fonction Lever la rampe jusqu’à ce que le temps soit écoulé. La rampe est levée à la position la plus élevée. Appuyer sur la touche de fonction Verrouillage pendant au moins 3 secondes. Le symbole Repliage sections finales apparaît sur l'écran du menu. 5903002 AERO GT 60.1 ISOBUS...
  • Page 41 Lever ou baisser la rampe au moyen des touches de fonction [1]. Adaptation de l’inclinaison de la rampe Passer de l’écran de travail au menu principal. Régler l'inclinaison de la rampe vers le haut du côté gauche ou droit à l’aide des touches de fonction [2]. AERO GT 60.1 ISOBUS 5903002...
  • Page 42 4.9.1 Compteurs totaux Tous les relevés de compteurs de l'épandeur sont affichés dans ce menu. • Dose épandue en kg • Surface épandue en ha • Temps d'épandage en h • Trajet effectué en km 5903002 AERO GT 60.1 ISOBUS...
  • Page 43 Des éléments de la machine peuvent bouger automatiquement pendant les tests. Avant le test, assurez-vous qu'aucune personne ne se trouve à proximité de la machine. Sous-menu Signification Description Tension Vérification de la tension d'exploitation Régime doseur Page 48 Distance Control AERO GT 60.1 ISOBUS 5903002...
  • Page 44 Fig. 19: Tests/Diagnostic; exemple : Cuve d'huile Affichage signal Affichage par barres : Température de l’huile Affichage barres Niveau et valeur de température maximale remplissage du réservoir d’huile Affichage de l’état Affichage de l’état Valeur de température Affichage signal 5903002 AERO GT 60.1 ISOBUS...
  • Page 45 Risque de blessures dû aux éléments mobiles de la machine Des éléments de la machine peuvent bouger automatiquement pendant les tests. Avant le test, assurez-vous qu'aucune personne ne se trouve à proximité de la machine. AERO GT 60.1 ISOBUS 5903002...
  • Page 46 Informations relatives à l’état du capteur de pourcentage) niveau dans la trémie gauche n Exemple Distance Control Ouvrir le menu Tests/Diagnostic > Distance Control. L’écran affiche quelques informations et les erreurs possibles de la fonction Distance Control. 5903002 AERO GT 60.1 ISOBUS...
  • Page 47 Hauteur réelle de l’extrémité gauche/droite Si des valeurs 65535 sont affichées, il n’y a de la rampe pas de communication avec le contrôleur (ECU-Mode 120) AERO GT 60.1 ISOBUS 5903002...
  • Page 48 Hauteur de travail réelle de la rampe Valeur moyenne des deux capteurs à ultrasons Avant de quitter le menu, configurez toutes les cases comme à l’image Fig. 22 Tests/Diagnostic; exemple : Distance Control. n Exemple Régime doseur 5903002 AERO GT 60.1 ISOBUS...
  • Page 49 La ligne Err [7] affiche les erreurs/bits d’état correspondant à chaque unité de dosage. En l’absence d’erreur et de calibrage, la ligne est vide. Plusieurs erreurs peuvent être affichées simultanément. Les divers états sont décrits dans le tableau suivant. AERO GT 60.1 ISOBUS 5903002...
  • Page 50 état de fonctionnement. Pour toute autre source d’erreur, contactez le service client et indiquez le code d’erreur. Réinitialisation des tours : Appuyer sur le bouton Réinitialiser. Le régime des rouleaux doseurs est maintenant réglé à 0 tr/min. 5903002 AERO GT 60.1 ISOBUS...
  • Page 51 Des valeurs correspondant au travail d’épandage réalisé et des fonctions pour l’exécution de la pesée figurent dans ce menu. Ouvrir le menu Menu principal > Compteurs kg/km. Le menu Compteurs kg/km apparaît. Fig. 24: Menu Compteurs kg/km AERO GT 60.1 ISOBUS 5903002...
  • Page 52 également remplir les champs d'affichage librement sélectionnables sur l'écran de commande avec kg jour, ha jour ou m jour, voir 2.1.2 Champs d'affichage. Fig. 25: Menu Compteurs journalier Champs d'affichage de la quantité épandue, Cpteur journ. à zéro surface épandue et trajet d'épandage 5903002 AERO GT 60.1 ISOBUS...
  • Page 53 Fig. 26: Menu Reste (kg, ha, m) Champ de saisie reste (kg) Champs d'affichage Dose/ha, Largeur de travail ainsi que la surface et le trajet possibles à épandre Pour les machines sans pesons AERO GT 60.1 ISOBUS 5903002...
  • Page 54 Niveaux de commande du joystick CCI A3 Le bouton de niveau permet de naviguer entre trois niveaux de commande. Le niveau respectivement actif est indiqué par la position d’une bande lumineuse sur le bord inférieur de l’écran. 5903002 AERO GT 60.1 ISOBUS...
  • Page 55 Le joystick proposé est préprogrammé en usine avec certaines fonctions. La signification et la fonction des symboles figurent dans le chapitre 2.2 Bibliothèque des symboles utilisés. Veuillez considérer que l’affectation des touches est différente selon le type de machine. AERO GT 60.1 ISOBUS 5903002...
  • Page 56 4. Utilisation Fig. 29: Affectation des touches Niveau 1 Fig. 30: Affectation des touches Niveau 2 5903002 AERO GT 60.1 ISOBUS...
  • Page 57 4. Utilisation Fig. 31: Affectation des touches Niveau 3 AERO GT 60.1 ISOBUS 5903002...
  • Page 58 Appuyer plusieurs fois sur la touche de fonction jusqu’à ce que l’écran affiche la largeur de travail souhaitée. Épandage en mode de fonctionnement AUTO km/h Le travail est réalisé par défaut dans ce mode de fonctionnement sur les machines sans technique de pesage. 5903002 AERO GT 60.1 ISOBUS...
  • Page 59 Pour un résultat d'épandage optimal en mode de fonctionnement MAN km/h, effectuez un contrôle de débit avant de commencer l'épandage. Réaliser un contrôle de débit pour déterminer les tours/kg des rouleaux doseurs ou saisir la valeur manuellement. Appuyer sur Start/Stop L'épandage commence. AERO GT 60.1 ISOBUS 5903002...
  • Page 60 Appuyer sur la touche de fonction Réglage AUTO de la tension dans le menu principal. Le réglage de la tension est activé. Tous les vérins de la rampe sont retendus pendant 5 secondes toutes les 120 secondes. DistanceControl n Équipement spécial Contactez votre revendeur pour activer la fonction. 5903002 AERO GT 60.1 ISOBUS...
  • Page 61 éventuellement. Regime de consigne doseur non atteint, • Blocage tronçons • Régime théorique trop élevé. Saisir une valeur inférieure à 120 tr/min. • Niveau d’huile insuffisant dans le réservoir d’huile • Huile trop froide AERO GT 60.1 ISOBUS 5903002...
  • Page 62 La procédure d'acquittement des messages d'alarme peut être différente sur les différents terminaux ISOBUS. Les autres messages encadrés de jaune sont acquittés via différentes touches : • Entrée • Start/Stop Pour ce faire, suivre les instructions sur l'écran. 5903002 AERO GT 60.1 ISOBUS...
  • Page 63 7. Équipement spécial Équipement spécial Représentation Désignation Capteur de niveau Joystick CCI A3 DistanceControl AERO GT 60.1 ISOBUS 5903002...
  • Page 64 8. Garantie et prestations de garantie Garantie et prestations de garantie Les appareils RAUCH sont fabriqués selon les méthodes de fabrication modernes et avec le plus grand soin et subissent de nombreux contrôles. C'est pourquoi RAUCH garantit ses produits pendant 12 mois selon les conditions suivantes : •...
