- Page 1 GUIDE D’INSTALLATION DU SYSTÈME MEGA LIVE 2 532996-1_A...
- Page 2 Merci ! Merci d’avoir choisi Humminbird, le chef de fi le dans le secteur des sondeurs des systèmes électroniques marins. Humminbird a bâti sa réputation en créant et en fabriquant des équipements marins de haute qualité et très fi ables. Votre appareil Humminbird a été...
- Page 3 ées à tout moment sans préavis. Ce manuel a été rédigé en anglais et a été traduit dans d’autres langues. Humminbird n’est pas responsable de la traduction inexacte ou des légères anomalies susceptibles d’être rencontrées dans les diff érents documents.
- Page 4 3. Installation de la bague de serrage ..........10 4. Installer le transducteur MEGA Live 2 ..........11 5.
- Page 5 Entretien du transducteur ............. . 33 Entretien de MEGA Live 2 Imaging ............ . 33 Dépannage...
- Page 7 Ethernet, consultez le guide correspondant. Compatibilité Détecteurs de poissons : MEGA Live 2 est compatible avec tous les détecteurs de poissons des séries XPLORE™ et APEX™, ainsi que les détecteurs de poisson G3 de la série SOLIX®. Il peut être monté sur tous les moteurs de pêche à la traîne Minn Kota Ultrex et Minn Kota Fortrex.
- Page 8 Accessoires : Les accessoires supplémentaires recommandés comprennent une rondelle GPS à capteur de cap Humminbird ou un capteur de cap GPS NMEA 2000 ou un capteur de cap Minn Kota connecté à un moteur de pêche à la traîne GPS avancé.
- Page 9 REMARQUE Il est important d’installer la dernière mise à jour logicielle sur votre tête de commande pour activer MEGA Live 2. Pour la dernière mise à jour logicielle, visitez notre site Web à humminbird.johnsonoutdoors.com. Vérifi er la version actuelle du logiciel Il est utile de vérifi...
- Page 10 • Suivez les invites qui apparaissent à l’écran pour sauvegarder le fi chier logiciel sur la carte SD ou microSD. 4. Mettez votre détecteur de poissons Humminbird sous tension. Démarrez le mode Normal. 5. Installez la carte microSD ou SD avec le fi chier logiciel mis à jour dans la fente SD de votre détecteur de poisson.
- Page 11 SD de votre tête de commande. 6. Sélectionnez Outils > Mises à jour du logiciel. Dans la liste Accessoires, faites défi ler jusqu’à MEGA Live 2. Confi rmer que la version de logiciel la plus récente est sélectionnée dans la liste et sélectionner Installer maintenant.

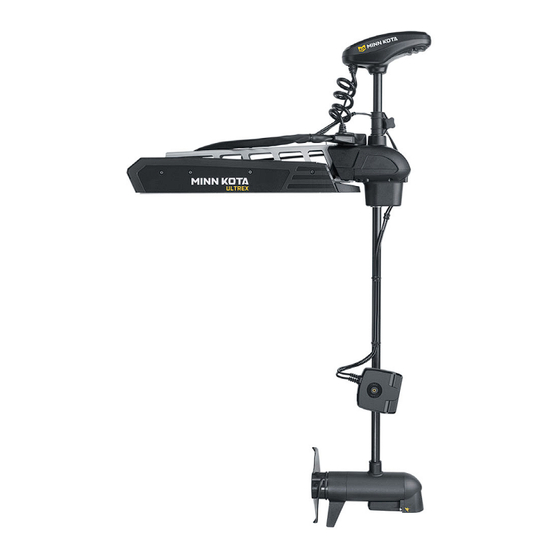

- Page 12 Installation du support du propulseur électrique Utilisez les instructions suivantes pour installer le transducteur MEGA Live 2 Imaging sur votre propulseur électrique Minn Kota. Il est important de lire les directives dans leur intégralité et de comprendre les directives de montage avant de commencer l’installation.
- Page 13 2. Installez le support en mode paysage sur le support d’arbret Suivez les instructions suivantes pour installer Le support en mode paysage le support en mode paysage sur le support d’arbre. 1. Repliez le support en mode paysage vers le bas à l’aide des deux boutons de deux bouton de boutons de...
- Page 14 Connexion de l’arbre au support en mode paysage Les cliquets sont clavetés. 4. Fixez le support d’arbre avec l’une des rondelles de blocage et les vis 1/4- 28 incluses à l’aide de la tête hexagonale fournie. Serrez la vis à la main jusqu’à...
- Page 15 MISE EN GARDE ! La vis et la rondelle de blocage DOIVENT être complètement serrées. Le nonrespect de cette consigne peut entraîner le détachement du transducteur du support Mode paysage dans l’eau. Compression de la rondelle de blocage rondelle de blocage lâche rondelle de blocage entièrement compressée Support de moteur de pêche à...
- Page 16 3. Installation de la bague de serrage MISE EN GARDE ! Déconnecter le moteur de toutes les sources d’alimentation électrique avant de procéder à l’installation. 1. Pour cette installation, le propulseur électrique devrait être en position complètement rétractée (plate) sur le pont du bateau. 2.
- Page 17 Votre transducteur basculera vers le haut pour le mode paysage lorsqu’il sera installé selon la confi guration recommandée. Si vous préférez basculer votre transducteur vers le bas pour le mode paysage (voir l’illustration MEGA Live 2 Views à l’étape 6. Passage du câble et raccord de l’alimentation), utilisez la Confi guration Optionnelle.
- Page 18 Positionnement du support en mode paysage : Confi guration recommandée Charnière à gauche (arrière) Charnière à droite (avant) Les utilisateurs MEGA 360 doivent installer MEGA Live 2 en utilisant la confi guration facultative. Confi guration facultative : Montez le transducteur avec les câbles les plus éloignés l’arbre du moteur de pêche à...
- Page 19 Mode paysage dans l’eau. 6. Faites tourner le transducteur MEGA Live 2 Imaging autour de l’arbre jusqu’à ce qu’il soit parallèle à l’unité inférieure du propulseur électrique (référez-vous à l’illustration Alignement du transducteur). Cela garantit que le transducteur est orienté...
- Page 20 Alignement du transducteur 7. Serrez complètement les vis jusqu’à ce que le transducteur ne puisse pas être déplacé sur l’arbre. Les serrer à la main seulement ! Support de moteur de pêche à la traîne...
- Page 21 5. Installation du masque Lorsque vous utilisez votre transducteur MEGA Live 2 Imaging en Mode Avant, votre écho sonar peut inclure des images doubles faibles causées par les faisceaux qui rebondissent de la surface de l’eau. Pour éviter cela, il est recommandé d’appliquer le masque inclus sur votre transducteur en suivant les instructions suivantes.
- Page 22 6. Acheminer les câbles et brancher l’alimentation AVERTISSEMENT ! Avant de procéder à l’installation, la source d’alimentation doit avoir été mise hors tension. Point d’ancrage moulé 1. Placez le premier point d’ancrage moulé à 10,2-12,7 cm du haut du support. Fixez-le avec une attache de câble.
- Page 23 Vues MEGA Live 2 Affi chage Vers le bas Affi chage Vers l’avant Mode paysage recommandé Mode paysage optionnel 3. Ajustez le premier point d’ancrage au besoin, puis serrez complètement l’attache de câble. Installation des câbles...
- Page 24 4. Fixez les points d’ancrage restants avec des attaches de câble lorsque vous acheminez les câbles le long de l’arbre du propulseur électrique. Selon la confi guration de votre installation et la longueur de l’arbre du moteur, il se peut que vous n’ayez pas besoin des cinq points d’ancrage. 5.
- Page 25 MISE EN GARDE ! Le transducteur MEGA Live 2 Imaging doit être connecté à un interrupteur principal, un tableau à fusibles ou un interrupteur batterie. Humminbird ne recommande pas de brancher une batterie sans utiliser un fusible et un interrupteur.
- Page 26 Si vous n’êtes pas en mesure de vous procurer un interrupteur batterie et que vous êtes forcé de connecter le câble d’alimentation directement à la batterie, soyez conscient que cela drainera la batterie. Humminbird ne recommande pas de brancher une batterie sans utiliser un fusible ou un interrupteur.
- Page 27 Installer le câble étrangleur Réduire les interférences sonores (si nécessaire) à l’aide du câble étrangleur inclus. 1. Déterminer si l’installation du câble étrangleur est nécessaire Si un chargeur embarqué est présent et raccordé à la batterie de démarrage, installez le câble étrangleur (inclus) afin de réduire les interférences sonores au niveau du transducteur.
- Page 28 4. Dénudez la gaine de chaque extrémité des fils coupés sur environ 6,4 mm (1/4 po). 5. Raccordez les fils dénudés du câble du chargeur à l’étrangleur au moyen des connecteurs des deux côtés du fil coupé (rouge sur blanc et noir sur noir). 6.
- Page 29 Assurez-vous d’e ectuer tous les branchements d’installation avant de mettre la tête de commande sous tension. Il faudra peut-être jusqu’à une minute à la tête de commande pour détecter le transducteur MEGA Live 2 Imaging et l’équipement qui y est rattaché. 1. Vérifi er les connexions 1.
- Page 30 GPS est détecté, mais il n’a pas de point de repère. REMARQUE Pour d’autres données d’état du système, sélectionnez Accueil > Réglages > Système > Information réseau. Transducteur d’imagerie MEGA Live 2 connecté MEGA Live 2 répertorié Confi guration du détecteur de poissons...
- Page 31 1. À l’écran d’accueil, appuyez sur l’icône Affichage dans la barre de menus. REMARQUE Une fois que le MEGA Live 2 a été détecté pour la première fois, la vue MEGA Live 2 Imaging s’a che sur le widget de vues favorites.
- Page 32 (voir la section d’installation pour plus d’informations). Vous pouvez également ajuster la portée MEGA Live 2 dans le menu X-Press pour a cher plus ou moins de détails. 4. Arrêter l’émission d’impulsions : Lorsque vous avez terminé l’examen du fonctionnement, appuyez sur l’icône Impulsion...
- Page 33 (Affi chage Vers l’avant) (Mode paysage) Confi guration du détecteur de poissons...
- Page 34 à votre installation. Utilisez les instructions suivantes pour modifier manuellement le mode MEGA Live à Bas, Avant ou Paysage. 1. Sur un affichage MEGA Live 2, appuyez sur l’icône Mode MEGA Live dans la barre supérieure. 2. Appuyez sur Auto ou utilisez le pavé du curseur et la touche Entrée pour désactiver la fonction Auto.
- Page 35 4. Confi rmer le fonctionnement du capteur de cap Il est important de confirmer que le capteur de cap est correctement installé en examinant la lecture numérique du cap. REMARQUE Cette procédure doit être eff ectuée à faible vitesse, en eau libre et calme, dans une vaste zone à...
- Page 36 5. Confi gurer le réseau Une fois que vous avez confi rmé toutes les connexions, le transducteur MEGA Live 2 Imaging est prêt à être utilisé dans l’eau. Reportez-vous au manuel d’utilisation du MEGA Live 2 pour confi gurer la source de température et d’autres sources sonar.
- Page 37 Voyagez avec le transducteur MEGA Live 2 installé Le transducteur MEGA Live 2 ne doit pas heurter le pont, la base ou tout autre objet. Ceci est essentiel pendant le transport. Vérifiez la tension du support du propulseur électrique après la première utilisation et à...
- Page 38 Maintenance Votre sondeur Humminbird est conçu pour fournir des années de fonctionnement sans problème avec très peu d’entretien. Utilisez les procédures suivantes pour vous assurer que Humminbird continue à off rir des performances optimales. Entretien de le détecteur de poissons Il est important de garder les précautions suivantes à...
- Page 39 • S’il est prévu d’entreposer l’embarcation pendant une période prolongée, retirer l’arbre du système MEGA Live 2 Imaging du support et le ranger à une température entre -40 °C et 70 °C (-40 °F et 158 °F) degrés, dans des conditions sèches.
- Page 40 Dépannage Veuillez lire la section suivante avant de communiquer avec le support technique Humminbird. Passez en revue ces lignes directrices de dépannage pour vous aider à résoudre un problème de rendement par vos propres moyens afi n d’éviter d’envoyer votre appareil à un centre de réparation.
- Page 41 Détermination des causes d’interférence Les parasites d’origine électrique aff ectent généralement l’a chage avec des virures ou des patrons répétitifs visibles. L’une des sources suivantes ou même plusieurs d’entre elles pourrait causer du bruit ou des interférences: Source possible d’interférence Isolation Autres appareils électroniques Fermez tous dispositifs...
- Page 42 Température de rangement......... -31°F to 185°F (-35°C to 85°C) REMARQUES Humminbird vérifi e la portée en profondeur maximale spécifi ée dans des conditions d’eau salée. Le rendement en profondeur peut toutefois varier en fonction de la façon dont le transducteur a été installé, du type d’eau, des couches thermiques ainsi que de la composition et de l’inclinaison du fond sous-marin.
- Page 43 DIRECTIVE ROHS : Les produits conçus pour servir d’installation fi xe ou faire partie d’un système dans un bateau peuvent être considérés comme hors du champ d’application de la Directive 2002/95/CE du Parlement européen et du Conseil du 27 janvier 2003 relative à...
- Page 44 Pour communiquer avec Humminbird Contactez le support technique Humminbird via notre centre d’aide à l’adresse https://humminbird-help.johnsonoutdoors.com/hc/en-us ou par écrit à l’adresse ci-dessous : Humminbird Service Department 678 Humminbird Lane Eufaula AL 36027 USA Ressources de médias sociaux : Facebook.com/HumminbirdElectronics Twitter.com (@humminbirdfi sh) Instagram.com/humminbirdfi...
