- Page 1 GUIDE INSTALLATEUR BORNES DE RECHARGE GREEN'UP HOME...
- Page 2 LEGRAND À VOS CÔTÉS POUR TOUS VOS PROJETS INFORMATIONS LÉGALES Les photos de présentation n’incluent pas toujours les équipements de protection individuelle mais ces derniers relèvent d’une obligation légale et réglementaire qu’il convient de respecter scrupuleusement. Conformément à sa politique d’amélioration continue, la Société se réserve le droit de modifier les spécifications et les dessins sans préavis.
- Page 3 Poussoir de dérogation Configuration de l'App Questions clients fréquentes Tableau des défauts Bouton reset Pièces détachées Plan d'entretien W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR BORNES DE RECHARGE GREEN'UP HOME...
- Page 4 BORNES DE RECHARGE GREEN'UP HOME CONSIGNES DE SÉCURITÉ Tout manquement à la stricte application des procédures et au non-respect de ces recommandations, pourra faire encourir à l’intervenant des risques d’accidents graves, mettant en danger les personnes et les biens (notamment, sans limitation, risques de brûlures,...
- Page 5 Utiliser exclusivement les produits et accessoires préconisés • Les opérations d’installation, d’utilisation et d’entretien des par le groupe Legrand dans le catalogue général, les notices, enveloppes et des éléments qui les composent doivent être les fiches techniques et l’ensemble des autres documents effectuées par du personnel qualifié, formé...

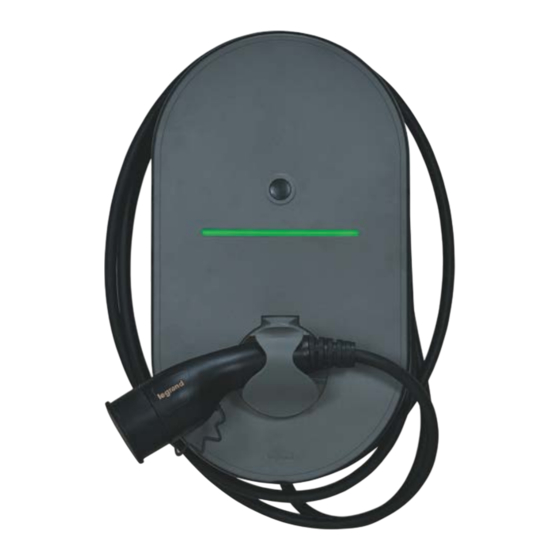

- Page 6 BORNES DE RECHARGES POUR VÉHICULES ÉLECTRIQUES GREEN'UP HOME Une nouvelle borne simplement connectée, recommandée pour des installations résidentielles individuelles ou petit local tertiaire. Disponible en 2 versions : avec ou sans cordon de recharge intégré Son design épuré et sa robustesse permettent de l'intégrer facilement à l'intérieur ou l'extérieur.
- Page 7 Bande de fréquence 2,4 GHz. Portée 100m en champ libre - portée du signal Bluetooth : 10 m W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR BORNES DE RECHARGE GREEN'UP HOME...
- Page 8 BORNES DE RECHARGES POUR VÉHICULES ÉLECTRIQUES GREEN'UP HOME L'offre Des bornes robustes et connectées pour recharger en toute sécurité tous types de véhicules électriques et hybrides rechargeables : • disponibles en version câble de recharge attaché ou prise de recharge, les bornes s'adaptent à tous les véhicules rechargeables, •...
- Page 9 Les bornes Green'UP HOME sont conformes aux exigences EV Ready 2.0. VERSION AVEC PRISE Livrée sans protection, à intégrer dans le tableau éléectrique en fonction de la puissance sélectionnée (p. 16) et de la norme d'installation (p. 17). Mode de charge...
- Page 10 Détail des bornes BORNES MONOPHASÉES 7.4KW AVEC CÂBLE ATTACHÉ Les bornes réf. 0 570 41/51 sont livrées avec des presse-étoupes montés : - 1 presse-étoupe 4 entrées ISO 32 pour entrées des câbles de communication - 1 presse-étoupe ISO 25 pour cordon de recharge - 1 presse-étoupe ISO 25 à...
- Page 11 A équiper de protection en fonction de la puissance sélectionnée (p. 16) et de la norme d'installation (p. 17) Obturateur W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR BORNES DE RECHARGE GREEN'UP HOME...
- Page 12 Détails des bornes (suite) Les bornes réf. 0 570 35/21 sont livrées avec des presse-étoupes montés : - 1 presse-étoupe 4 entrées ISO 32 pour entrées des câbles de communication - 1 presse-étoupe ISO 25 pour câble d'alimentation - 1 embout passe fil ISO 25 est livré non monté pour obturer une entrée si besoin Il est possible de changer le positionnement des presse-étoupe montés (voir p.
- Page 13 A équiper de protection en fonction de la puissance sélectionnée (p. 16) et de la norme d'installation (p. 17) Obturateur W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR BORNES DE RECHARGE GREEN'UP HOME...
- Page 14 INSTALLATION DES BORNES GÉNÉRALITÉS La borne de recharge pour véhicules électriques Green'UP HOME est simple et rapide à installer. 2 possibilités : - installation au mur avec seulement 3 vis (non fournies, à adapter en fonction du mur de pose) , - installation sur pied (voir notice du pied réf.
- Page 15 à cette attente Carton 100% en matières recyclées W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR BORNES DE RECHARGE GREEN'UP HOME...
- Page 16 INSTALLATION DES BORNES MONTAGE AU MUR Positionnement La borne murale peut être posée sur tous types de mur, la visserie devra être adaptée : le poids des bornes est compris entre 3.5 et 4.5 kgs maximum (plus de détails sur fiche technique) Perçage : pour modifier l'emplacement ou ajouter un presse-étoupe, il est recommandé...
- Page 17 Rénovation : entraxes de fixation du pied au sol identiques à la gamme Green'UP PREMIUM W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR BORNES DE RECHARGE GREEN'UP HOME...
- Page 18 RACCORDEMENT PROTECTION La borne de recharge pour véhicules électriques Green'UP HOME doit être protégée au tableau électrique conformement à l'IEC 60364-7-722 ainsi que sa transposition suivant les normes d'installation locales du pays concerné. Réglage de la puissance de la borne Les bornes de recharges 7,4 kW et 22 kW ont une puissance réglable qui va nécessiter des protections...
- Page 19 6mA de détection des courants de défauts à composante continue, en Mode 3 (mono ou triphasé), Remarque: la protection 6mA DC étant incluse dans toutes les bornes Green'UP HOME, seul un differentiel de type A ou Type F est prescrit.
- Page 20 Le câblage se fait directement sur le bornier de raccordement interne de la borne Rappel norme : Les bornes Green'UP HOME ont une protection 6mA DC intégrée, il faut donc les associer à un différentiel de Type A ou Type F pour répondre à...
- Page 21 à la note de calculs. Il est conseillé de brider les câbles une fois le câblage finalisé. W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR BORNES DE RECHARGE GREEN'UP HOME...
- Page 22 Le câblage se fait directement sur le bornier de raccordement interne de la borne. Rappel norme : Les bornes Green'UP HOME ont une protection 6mA DC intégrée, il faut donc les associer à un différentiel de Type A ou Type F pour répondre à la norme IEC 61851-1. et être conforme à la...
- Page 23 Un câble Ethernet RJ 45 peut être installé pour assurer la connectivité de la box résidentiel à la borne de recharge pour véhicule électrique, en cas de réception du signal Wi-Fi insuffisant. Legrand préconise l'utilisation de câble Ethernet catégorie 5 F/UTP minimum, pour assurer la longevité du câble et la non dégradation des signaux au contact des câbles de puissance.
- Page 24 RACCORDEMENT SIGNAUX Schémas de raccordement entrées contacts secs Par défaut la borne est livrée avec 2 shunts installés pour les entrées contacts secs (6-7 et 8-9). Il est possible de raccorder les entrées contacts secs en mode dérogeable et non dérogeable en fonction de l'usage de la borne par le client.
- Page 25 Horaires programmés 10:00am -> 12:00pm 2:00pm -> 5:00pm La dérogation reste possible via l'App. Home + Control W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR BORNES DE RECHARGE GREEN'UP HOME...
- Page 26 MISE EN SERVICE 1ÈRE MISE EN SERVICE Mise en service pas à pas Mettre sous tension le circuit dans le tableau et dans la borne de recharge (dans le cas de borne de recharge avec protection intégrée). Le voyant de la borne clignote en vert et passe ensuite en vert fixe. Le voyant vert fixe indique que vous pouvez poursuivre les étapes avec l'appairage du smartphone (p.
- Page 27 Voyants sur la borne Une fois la borne Green'UP HOME installée, les voyants fonctionnels sont vert et bleu (fixe ou clignotant). Si le voyant en face avant est rouge, un défaut est présent. Prêt pour la charge En attente autorisation (HP/HC, planning...) Charge en cours Défaut...
- Page 28 Mentions légales iOS : la solution Legrand connectée Green'UP HOME requiere un iPhone, iPad ou un iPod touch (la dernière version d’iOS ou d’iPadOS est recommandée). Il est recommandé de mettre à jour vers la dernière version du logiciel et du système d’exploitation.
- Page 29 Suivre les étapes données dans l'App. Home + Control. Suivre les indications pour ajouter un produit (la borne Green'UP HOME sera disponible dans la liste des produits connectés). Il sera indiqué de flasher le QR code qui se trouve sur le côté et sous le capot technique de la borne de recharge.
- Page 30 Puis je ajouter des produits connectés dans ma maison suite à l'installation de ma borne Green'UP HOME ? Oui. Choisissez et installez les appareils connectés de la gamme Legrand. L' App. Home + Control sera l'App. unique pour gérer l’ensemble de votre maison connectée.
- Page 31 Faire un appui long jusqu'à ce que le voyant de la borne clignote en rouge, puis un appui court pour validation. W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR BORNES DE RECHARGE GREEN'UP HOME...
- Page 32 MISE EN SERVICE MAINTENANCE Pièces détachées pour maintenance Réferences de produits Réferences Type de produit finis compatibles 0 570 51 9 818 10 Capot avec protection 0 570 52 0 570 41/42 9 818 11 Capot sans protection 0 570 21/22 0 570 35/37 Toutes les bornes de 9 818 12...
- Page 33 ENGAGEMENT LEGRAND Les nouvelles bornes de recharge pour véhicules électriques Green'UP HOME tiennent compte des principes de l’économie circulaire tels que la modularité et la réparabilité. Leur conception permet un démontage facile des pièces et leur remplacement, prolongeant ainsi la durée de vie du produit et réduisant la génération de déchets.
- Page 34 MISE EN SERVICE MAINTENANCE Plan d'entretien Durant son utilisation, votre borne de recharge peut être exposée à différents facteurs tels que des variations de températures très basses ou très élevées, des surtensions, un environnement hostile, corrosif, pollution ambiante (exemple : poussières, humidité, animaux, brouillard salin…), l’usure de fonctionnement (exemple : contacteurs, connecteurs…), etc.
- Page 35 (1) À moduler en fonction des conditions d’installation et d’usage (2) Certains véhicules demandent une terre < 30 ohms W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR BORNES DE RECHARGE GREEN'UP HOME...
