- Page 1 GUIDE INSTALLATEUR BORNES DE RECHARGE GREEN'UP HOME...
- Page 2 Poussoir de dérogation Configuration de l'App Questions clients fréquentes Tableau des défauts Bouton reset Pièces détachées Plan d'entretien W W W . L E G R A N D . F R GUIDE INSTALL ATEUR BORNES DE RECHARGE GREEN'UP HOME...
- Page 3 Utiliser exclusivement les produits et accessoires préconisés • Les opérations d’installation, d’utilisation et d’entretien des par le groupe Legrand dans le catalogue général, les notices, enveloppes et des éléments qui les composent doivent être les fiches techniques et l’ensemble des autres documents effectuées par du personnel qualifié, formé...
- Page 4 Home + Control - compatible avec TIC standard ou historique (ne nécessite pas de pack de démarrage) W W W . L E G R A N D . F R GUIDE INSTALL ATEUR BORNES DE RECHARGE GREEN'UP HOME...
- Page 5 W W W . L E G R A N D . F R W W W . L E G R A N D . F R GUIDE INSTALL ATEUR BORNES DE RECHARGE GREEN'UP HOME GUIDE INSTALL ATEUR BORNES DE RECHARGE GREEN'UP HOME...
- Page 6 (p. 16) et de la norme d'installation (p. 15) W W W . L E G R A N D . F R GUIDE INSTALL ATEUR BORNES DE RECHARGE GREEN'UP HOME GUIDE INSTALL ATEUR BORNES DE RECHARGE GREEN'UP HOME...

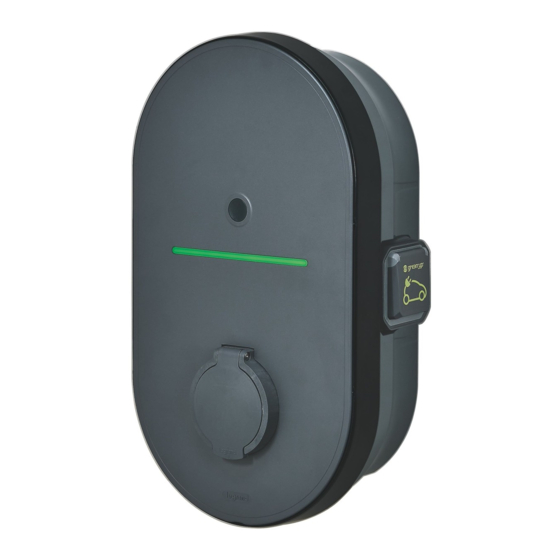

- Page 7 La borne de recharge pour véhicules électriques Green'UP HOME est simple et rapide à installer. 2 possibilités : - installation au mur avec seulement 3 vis (non fournies, à adapter en fonction du mur de pose) socle avec ou sans - installation sur pied (voir notice du pied réf.
- Page 8 60 cm entre la borne et le mur adjacent 900-1300 mm (dans le cas d'une version avec prise Mode 2) W W W . L E G R A N D . F R GUIDE INSTALL ATEUR BORNES DE RECHARGE GREEN'UP HOME...
- Page 9 A ou F avec un dispositif DD-CDC de 6mA de détection des courants de défauts à composante continue (dispositif DD- La borne de recharge pour véhicules électriques Green'UP HOME doit être protégée au tableau électrique CDC conforme à la IEC 62955 : 2018), conformement à...
- Page 10 Le câblage se fait directement sur le bornier de raccordement interne de la borne. Rappel norme : Les bornes Green'UP HOME ont une protection 6mA DC intégrée, il faut donc les associer à un différentiel de Type A ou Type F pour Tableau répondre à...
- Page 11 Ampérage Puissance Section ligne Déclencheur à Disjoncteur Legrand préconise l'utilisation de câble Ethernet catégorie 5 F/UTP minimum, pour assurer la longevité du câble et la non Références dégradation des signaux au contact des câbles de puissance. (kW) puissance (mm²) émission différentiel...
- Page 12 A l'installation, la prise en compte de la gestion de modulation de puissance par la TIC nécessite un redémarrage de la borne (voir mise en service p. 24) W W W . L E G R A N D . F R GUIDE INSTALL ATEUR BORNES DE RECHARGE GREEN'UP HOME...
- Page 13 A pp. Home + Control W W W . L E G R A N D . F R GUIDE INSTALL ATEUR BORNES DE RECHARGE GREEN'UP HOME...
- Page 14 MISE EN SERVICE Voyants sur la borne Une fois la borne Green'UP HOME installée, les voyants fonctionnels sont vert et bleu (fixe ou clignotant) Si le voyant en face avant est rouge, un défaut est présent. 1ÈRE MISE EN SERVICE Mise en service pas à...
- Page 15 Suivre les étapes données dans l'App. Home + Control. Suivre les indications pour ajouter un produit (la borne Green'UP HOME sera disponible dans la liste des produits connectés). Il sera indiqué de flasher le QR code qui se trouve sur le côté et sous le capot de la borne de recharge.
- Page 16 Puis je ajouter des produits connectés dans ma maison suite à l'installation de ma borne Green'UP HOME ? Oui. Choisissez et installez les appareils connectés de la gamme Legrand. L’ App. Home + Control sera l’application unique pour voyant de la borne clignote en rouge, puis un appui court pour validation.
- Page 17 MAINTENANCE ENGAGEMENT LEGRAND Les nouvelles bornes de recharge pour véhicules électriques Green'UP HOME tiennent compte des principes de l’économie circulaire tels que la modularité et la réparabilité. Leur conception permet un démontage facile des pièces et leur remplacement, prolongeant ainsi la durée de vie du produit et réduisant la génération de déchets.
- Page 18 (1) À moduler en fonction des conditions d’installation et d’usage (2) Certains véhicules demandent une terre < 30 ohms W W W . L E G R A N D . F R GUIDE INSTALL ATEUR BORNES DE RECHARGE GREEN'UP HOME...
