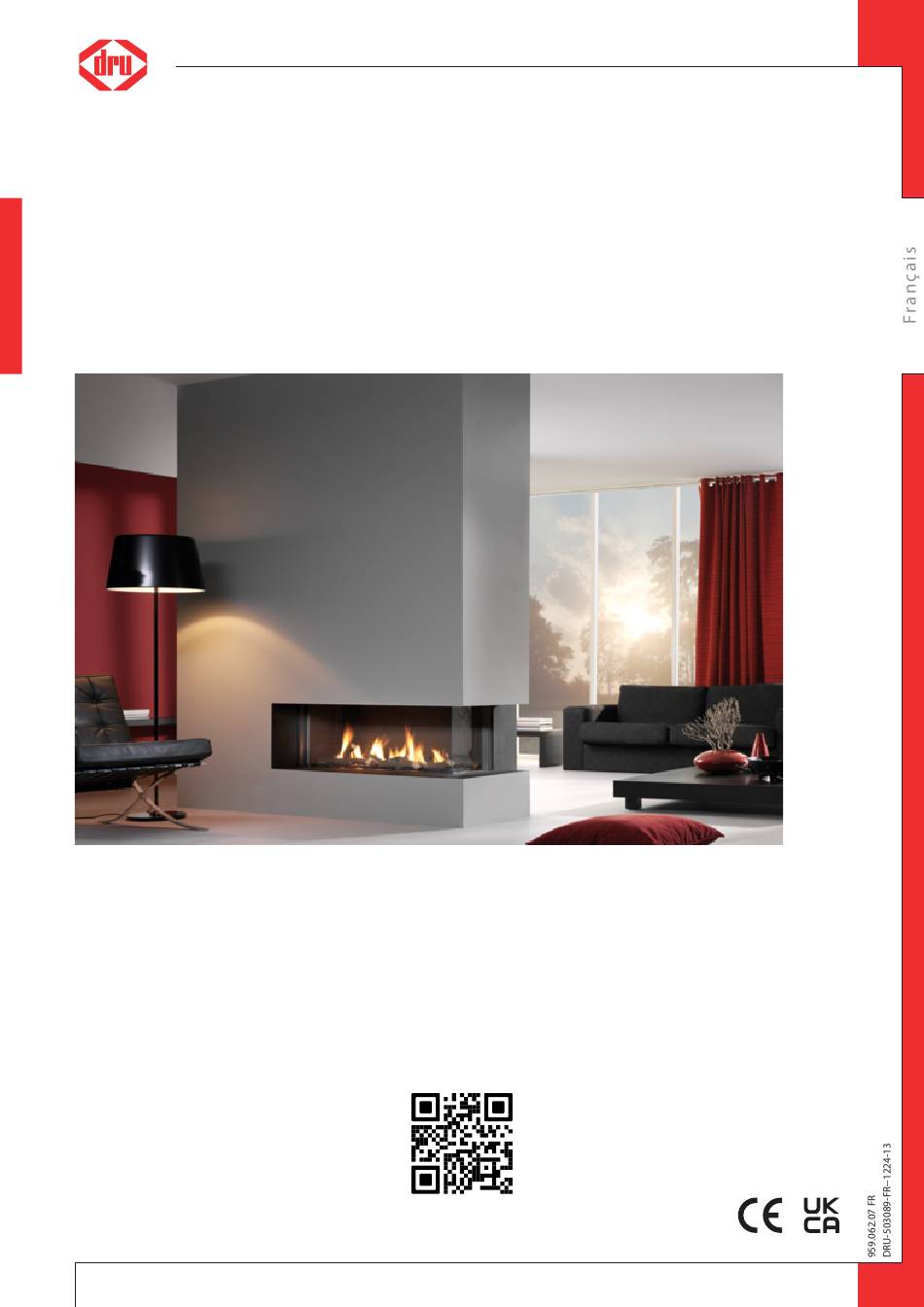

- Page 1 Metro 130XT/2 RCH Metro 130XT/3 RCH G20/G25/G25.3 (Gaz naturel), G30 (Butane) et G31 (Propane) Manuel d'installation Conservez soigneusement ce document Scannez ce code QR pour DRU Video Assist...
- Page 2 MA N U E L D ' I N S T A L LA T I O N Table des matières 1. Introduction 2. Déclaration CE 3. SÉCURITÉ 3.1 Généralités 3.2 Prescriptions 3.3 Mesures de précaution / consignes de sécurité lors de l'installation 3.4 Principe du cycle d’allumage 4.
- Page 3 M A N U E L D'INS TA LLA TION Introduction En tant que fabricant de foyers au gaz et électriques, DRU développe et fabrique des produits suivant les plus hautes exigences possibles en matière de sécurité, de qualité et de performances. Les informations contenues dans ce manuel d'installation permettent d'installer l'appareil de manière à...
- Page 4 Abstenez-vous d'utiliser l’appareil si une vitre est cassée et/ou fissurée, jusqu'à ce que celle-ci soit remplacée. • Utilisez exclusivement les conduits d'évacuation des produits de combustion et d'amenée d'air fournis par DRU (système concentrique). Lors de l’installation de l’appareil, tenez compte des avertissements suivants : !Attention •...
- Page 5 M A N U E L D'INS TA LLA TION au moyen de la télécommande accompagnant l’appareil, de l’application DRU Fire (iOS et Android) ou d’un système domotique. Le récepteur dans l'appareil reçoit le signal pour lancer le processus d'allumage. Les valves dans le bloc de réglage du gaz sont activées et une quantité...
- Page 6 5.3.2 Alimentation commutable/modulable (Triac) (le cas échéant) Avec le connecteur (C), il est possible par exemple d’allumer les lampes des éléments lumineux DRU ou un système de ventilation (Annexe 3, Fig 36 (C)). Ceci peut s’effectuer au moyen de la télécommande accompagnant l’appareil, ou de l’application DRU Fire.
- Page 7 (le cas échéant) Tous les appareils à encastrer DRU ne sont pas fournis avec un volet de commande. Les appareils à encastrer doivent être mis en place avec le volet de commande DRU. Cette installation est !Attention nécessaire pour assurer un fonctionnement correct, sûr et durable. Le volet de commande DRU est disponible séparément.
- Page 8 Dans le volet de commande se trouve un certain nombre de composantes comme la plaque signalétique, le bloc de réglage du gaz et le cas échéant, les composantes appartenant au système DRU PowerVent®. Procédez comme suit pour mettre en place le volet de commande; voir l'Annexe 3 fig. 3 pour plus de détails: Ø...
- Page 9 DRU. • Le système concentrique de DRU est conçu pour une utilisation à l'intérieur et ne peut donc pas être utilisé à l'extérieur, à l'exception des éléments qui sont prévus pour cela, comme le terminal mural et le terminal toiture.
- Page 10 !Astuce My Flue Assist est une application Web DRU qui vérifie si un système concentrique prévu est autorisé et fournit des conseils sur la façon de régler l'appareil. Accédez au site Web du service DRU pour My Flue Assist. Les informations du manuel d'installation sont toujours en tête.
- Page 11 150/100 mm, pour ensuite être raccordé sur un conduit de cheminé. En cas de connexion sur un conduit de cheminée existant, les règles suivantes doivent être respectées: • Uniquement autorisé en utilisant le set de raccordement pour cheminée spécialement conçu par DRU. Les prescriptions d’installation sont également fournies. •...
- Page 12 MA N U E L D ' I N S T A L LA T I O N 5.10 Instructions complémentaires Ø Fixez l'appareil au mur à l'aide des pattes de fixation murales (A) (voir l'Annexe 3, fig. 1). !Astuce Pour cet appareil, des pieds réglables sont disponibles.
- Page 13 M A N U E L D'INS TA LLA TION Appareil à 2 faces en verre (voir l'Annexe 3, fig. 7) : Ø Le cas échéant, faites coulisser la moulure inférieure (A) vers l'avant, mais elle ne doit pas être enlevée ; Ø...
- Page 14 MA N U E L D ' I N S T A L LA T I O N 5.13 Réglage de l’appareil L'appareil doit être réglé de manière à ce qu'il fonctionne bien en combinaison avec le système d’évacuation utilisé. Pour cela, une plaque de restriction est éventuellement installée et/ou le conduit d’amenée d’air est retiré. Les conditions pour l’application avec un terminal mural et un terminal toiture figurent à...
- Page 15 M A N U E L D'INS TA LLA TION 5.14.1 Jeu de bûches Le jeu de bûches se compose de vermiculite (voir l’Annexe 3, fig. 15), de copeaux (voir l’Annexe 3, fig. 16), de matériau de rougeoiement décoratif (voir Annexe 3, fig. 17) et d’un certain nombre de branches (voir Annexe 3, fig.
- Page 16 L'appareil peut être commandé par l’intermédiaire d’un système domotique ; voir paragraphe 9.6. Pour l’installateur, il existe un menu de service dans l’application DRU Fire (disponible pour iOS et Android) dans lequel les données de l’appareil peuvent être lues (voir paragraphe 6.1.3).
- Page 17 DRU Fire. Après la prise de contrôle de la télécommande et/ou de l’application DRU Fire, le système domotique doit être ramené à la position neutre (0 V) avant que le pilotage de l’appareil avec le système soit de nouveau possible.
- Page 18 1. Retirez la (les) vitre(s) de l’appareil (voir chapitre 5). 2. Allumez l’appareil au moyen de la télécommande ou de l’application DRU Fire. Reportez-vous au paragraphe 3.4 pour une description étape par étape du processus d’allumage. (Passez à l’étape 11 si le brûleur reste allumé).
- Page 19 !Attention Ø Effectuez le contrôle tel que décrit au chapitre 7.3.1. 8.1 Pièces détachées Les pièces qui doivent être remplacées sont disponibles par le biais du site internet du service après-vente de DRU, auprès du revendeur ou auprès de l’importateur.
- Page 20 • Le nettoyage de la ou des vitres. • Dans le cas d’une livraison d’un appareil équipé d’un système DRU CM, le manuel d’installation de l'appareil contient des informations supplémentaires. 10. Pannes L'annexe 1 donne une vue d'ensemble des pannes susceptibles de survenir, la cause possible et la solution.
- Page 21 M A N U E L D'INS TA LLA TION Annexe 1 Pannes Messages d'erreur Code d'erreur Problème Cause éventuelle Solution F01 E00 Perte de communication entre Pas de contact au niveau du Raccordez correctement le câble le récepteur (DFGT) et le contrôleur (ESYS) câble de communication de communication Câble de communication défectueux...
- Page 22 M A N U E L D ' I N S T A LLA T I ON Messages d'erreur Code d'erreur Problème Cause éventuelle Solution F13 F14 Perte de flammes (pas d’ionisation) Court-circuit sur la broche d’ionisation Enlevez les copeaux, la vermiculite ou le E01 E27 Uniquement brûleur principal (F13) / matériau de rougeoiement de la broche...
- Page 23 M A N U E L D'INS TA LLA TION Annexe 2: tableaux Tableau 1: Pièces détachées également fournies Pièce détachée Nombre Manuel d'installation Manuel de l'utilisateur Jeu de bûches / Jeu de cailloux Filament de rougeoiement décoratif Plaque de restriction Gabarit de réglage pour la plaque de restriction Commande à...
- Page 24 * Cet appareil est conforme pour G25.3 avec la composition selon NTA 8837. ** Rendement du système. ***(obtenu) grâce à la domotique. **** Vis de réglage. ***** Les catégories C12 et C32 sont uniquement associées à DRU PV-1 100/60 (PowerVent®).
- Page 25 M A N U E L D'INS TA LLA TION Tableau 3: Prépression en cas d'utilisation du G31 Pays mbars NL / DK / FI / NO / SE / HU / BA / GR FR / BE / IT / PT / ES / GB / IE Admissibilité...
- Page 26 M A N U E L D ' I N S T A LLA T I ON Tableau 5: Déterminer l'admissibilité du système concentrique avec terminal toiture G20/G25/G25.3 Nombre total de mètres Nombre total de mètres de longueur de tuyau vertical et/ou incliné G30/G31 de longueur de tuyau horizontal...
- Page 27 M A N U E L D'INS TA LLA TION Annexe 3 Figures 1380 1416 1300 38C-2023/0 Metro 130XT-3 RCH 1320,5 1404 1276,5 Metro 130XT-2 RCH...
- Page 28 MA N U E L D ' I N S T A L LA T I O N Tot. min Tot. min 200 cm2 200 cm2 Metro 130 XT-2 RCH Metro 130 XT-3 RCH 38c-2024 1395 1310 1400...
- Page 29 M A N U E L D'INS TA LLA TION 1326 1286 1330...
- Page 30 M A N U E L D ' I N S T A LLA T I ON 300 mm ≥ Ø40 mm ≥ 20 mm 38C-2605/2 38C-2799...
- Page 31 M A N U E L D'INS TA LLA TION 1x90° 38c-744zi 0 - 5m...
- Page 32 M A N U E L D ' I N S T A LLA T I ON 38c-1664/0...
- Page 33 M A N U E L D'INS TA LLA TION 38C-1662/0...
- Page 34 M A N U E L D ' I N S T A LLA T I ON 38P-0263 38P-0432 38P-0433 38P-0434...
- Page 35 M A N U E L D'INS TA LLA TION 38p-0022 38p-0023 38P-0028 /1 38P-0169...
- Page 36 M A N U E L D ' I N S T A LLA T I ON 38p-0443 38P-0442 38p-0444...
- Page 37 M A N U E L D'INS TA LLA TIO N 38P-0445 38P-0446 38P-0447...
- Page 38 M A N U E L D ' I N S T A LLA T I ON 38p-0486 38p-0487...
- Page 39 M A N U E L D'INS TA LLA TIO N Domotique Triac Relais Eco Glow® PowerVent® (0-10V) Valve du 2e brûleur DRU Fire App Contrôleur (ESYS) Allumage Récepteur (DFGT) Télécommande Ionisation Valve du brûleur principal 38C-1871/2 PowerVent® Eco Glow®...
- Page 40 M A N U E L D ' I N S T A LLA T I ON 38C-2482/1 38C-2555/3...
- Page 41 M A N U E L D'INS TA LLA TIO N Min. 0 mm Min. 0 mm 38C-2311/0 38C-2321/0 Min. 12,5 mm Min. 12,5 mm Min. 60 mm Min. 60 mm Min. 100 mm Min. 100 mm...
- Page 42 M A N U E L D ' I N S T A LLA T I ON 300 mm 38C-2605 ≥ R 40 mm ≥ 20 mm ≥ 20 mm ≥ 270 mm 38C-2607...
- Page 43 M A N U E L D'INS TA LLA TIO N...
- Page 44 DRU Verwarming B.V. The Netherlands Postbus 1021, NL-6920 BA Duiven Ratio 8, NL-6921 RW Duiven...
