Resol DeltaSol SLT Manuel D'instructions page 25

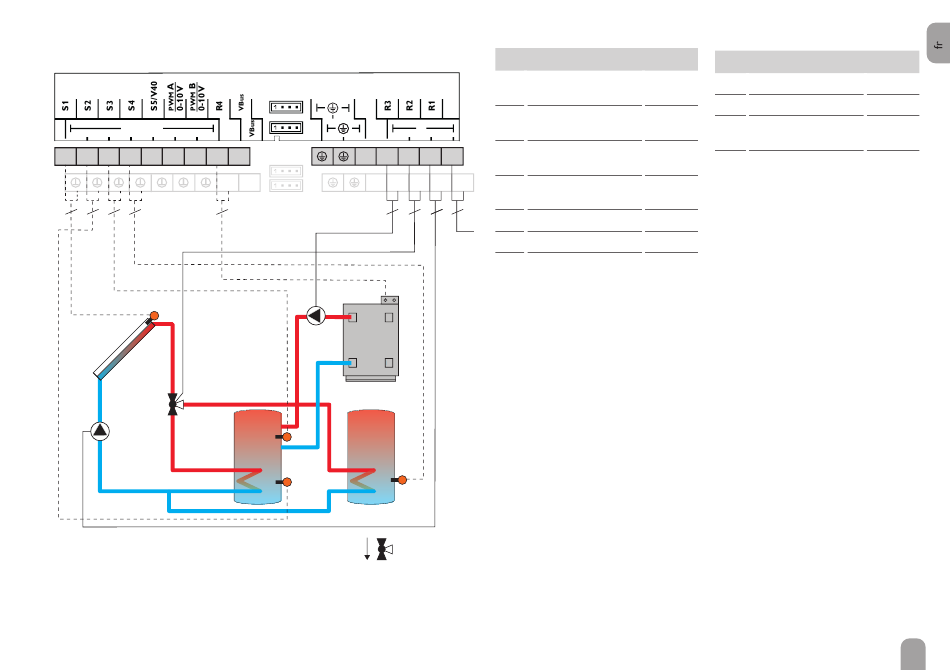

Schéma 22 : Système de chauffage solaire à 2 réservoirs avec logique de vanne, 1 pompe, 3 sondes et 1 vanne à 3 voies et chauffage d'appoint
Sensors
GND R4
1 2 3 4 5 6 7 8
10
2 2 2 2 2
S1
R2
R1
Relais
S6
S7
9
R3 R2
11 N N
3
R4
R3
S3
S4
S2
Sens du fluide sans
courant électrique
Sondes
S1 Température du
capteur
L
S2 Température du réser-
N
voir en bas
S3 Température du chauf-
R1 L
fage d'appoint
N N
S4 Température du réser-
voir 2 en bas
3 3 3
S5 Libre
Netz
S6 Libre
Mains
S7 Libre
Le régulateur compare la température mesurée par la sonde S1 à celle mesurée
par les sondes S2 et S4. Dès que la différence de température entre ces sondes est
supérieure aux valeurs définies pour la mise en marche de la pompe (R1), celle-ci
est activée et le réservoir concerné chauffé par le biais de la vanne (R2) au plus
jusqu'à ce que sa température atteigne le seuil maximal ou la valeur nominale dé-
finis. Le fonctionnement par ordre de priorité déclenche en premier le chauffage
du 1er réservoir.
Le chauffage d'appoint (R3 et R4) se réalise à travers la fonction thermostat (30).
Dès que la température mesurée par la sonde S3 atteint la valeur définie pour
l'activation du chauffage d'appoint, celui-ci démarre. Dès que la température est
supérieure ou égale à la valeur définie pour la désactivation du chauffage d'appoint,
celui-ci s'arrête.
Relais
1 / GND
R1 Pompe solaire
R2 Vanne circuit solaire
2 / GND
R3 Pompe de charge du
réservoir
3 / GND
R4 Demande de chauffage
d'appoint
4 / GND
5 / GND
S6
S7
R1 / N / PE
R2 / N / PE
R3 / N / PE
R4 / R4
25
