– Introducir el punzón PS 130.../E (92) en el adaptador AU 231-PS/E (90) pulsando el pistón de
bloqueo de matriz (83) y deslizarlo hasta que quede bloqueado por el pistón (84).
– Introducir a fondo el cable del conector.
– Introducir el conector en la matriz de contención (93) colocando cada vez la matriz dentro del
adaptador, empujándola hasta bloquearla en la posición de funcionamiento dada por el acopla-
miento de las estrías superiores presentes en la matriz con los pasadores situados en los brazos
del adaptador.
– Accionando la bomba, empezar a comprimir el conector, para los manguitos, desde el extremo
hacia dentro y, para los terminales, desde el extremo hacia la pala (ver fi gura 1).
– La terminación de cada compresión se obtiene por el tope del punzón contra la matriz: se reco-
mienda bombear hasta la intervención de la válvula de máxima presión (ver § 6.3).
REIHENFOLGE DER TIEFNUTVERPRESSUNG
1 2
6. USO CON CONECTORES PARA CABLES DE COBRE (Ref. en Fig. 4 y 5)
6.1) Montaje de las matrices
6.1.1)
Matrices específi cas (Ref. en Fig. 4)
– Elegir la pareja de matrices adecuada para la aplicación que se debe realizar.
– Introducir primero la matriz inferior (95) en el alojamiento del pistón (2), tirando del trinquete (20).
– Introducir la matriz superior (94) en la horquilla (5) y bloquearla en la posición de funcionamiento
dada por el acoplamiento de los pasadores (8) situados en los brazos de la horquilla con las estrías
en los laterales de la matriz.
6.1.1)
Matrices de conexión semicircular (Ref. en Fig. 5)
– Elegir la pareja de matrices adecuada para la aplicación que se debe realizar.
– Introducir la parte inferior del adaptador AU231-130-C (96) en el alojamiento del pistón (2),
tirando del trinquete (20).
– Introducir la parte superior del adaptador AU231-130-C (96) en la horquilla (5) y bloquearlo en la
posición de funcionamiento dada por el acoplamiento de los pasadores (8) situados en los brazos
de la horquilla con las estrías en los laterales de la matriz.
– Introducir una de las dos matrices de conexión semicircular (97) en la parte inferior del adaptador
empujando el pistón (8) y deslizarla hasta su bloqueo mediante el pistón (81).
– Introducir la otra matriz semicircular en la parte superior del adaptador pulsando el pistón (82)
y deslizarla hasta su bloqueo.
6.2) Aproximación de las matrices
– Introduzca el conductor en el conector.
– Coloque este último entre las dos matrices, alineando la zona a comprimir con la marca de las
matrices.
– Accionando la bomba de manera contínua se acercan las matrices.
23
1 4 3 2

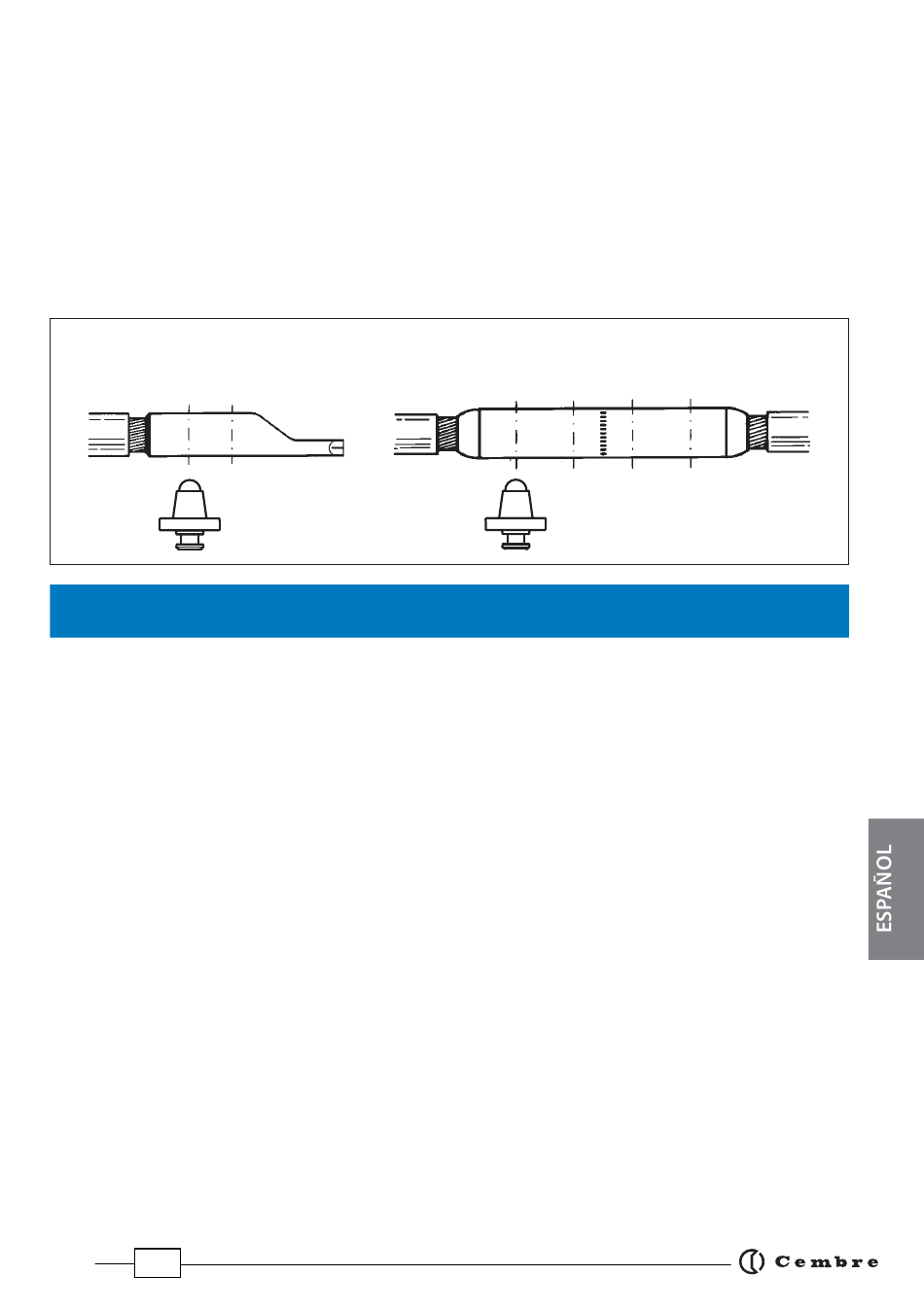

FIG. 1
