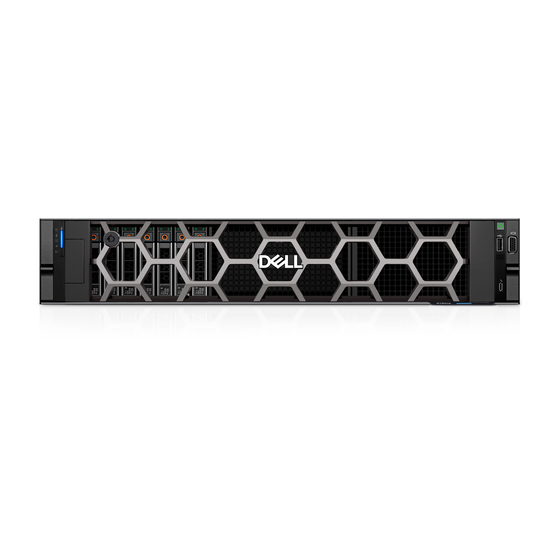

Page 1 Dell PowerEdge R760xs Manuel d’installation et de maintenance Modèle réglementaire: E88S Type réglementaire: E88S001 Avril 2023 Rév. A00...
Page 2 © 2022 - 2023 Dell Inc. ou ses filiales. Tous droits réservés. Dell Technologies, Dell et les autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.
Page 3 Table des matières Chapitre 1: À propos du présent document..................8 Chapitre 2: Présentation du système Dell PowerEdge R760xs.............9 Vue avant du système................................9 Vue du panneau de configuration gauche........................13 Vue du panneau de configuration droit........................14 Vue arrière du système................................15 À l’intérieur du système............................... 17 Localisation du code de service express et du numéro de série..................
Page 4 Configuration du système..............................44 BIOS du système................................45 Paramètres iDRAC.................................68 Paramètres de l’appareil............................... 68 Dell Lifecycle Controller..............................68 Gestion des systèmes intégrée............................68 Gestionnaire de démarrage..............................68 Démarrage PXE................................... 69 Chapitre 6: Validation du minimum pour le test POST et de la configuration de gestion des système..70 Configuration minimale pour l’auto-test au démarrage (POST)...................
Page 5 Disques....................................95 Retrait d’un cache de disque............................95 Installation d’un cache de disque..........................96 Retrait du support de disque............................96 Installation du support de disque dur...........................97 Retrait d’un disque dur installé de son support......................98 Installation du disque dans le support de disque......................99 Fond de panier de disque..............................
Page 6 Informations sur le service de recyclage ou de fin de vie..................... 194 Contacter Dell Technologies.............................194 Accès aux informations sur le système en utilisant le Quick Resource Locator (QRL)..........194 QRL (Quick Resource Locator) du système PowerEdge R760xs.................195 Réception d’un support automatisé avec Passerelle de connexion sécurisée (SCG)..........195 Table des matières...
Page 7 Chapitre 11: Ressources de documentation..................197 Table des matières...
Page 8 À propos du présent document Ce document fournit une présentation du système, des informations sur l’installation et le remplacement des composants, les outils de diagnostic et les consignes à suivre pour installer certains composants. À propos du présent document...
Page 9 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
Page 10 Figure 3. Vue avant d’un système à 16 disques SAS/SATA de 2,5 pouces Figure 4. Vue avant d’un système à 8 disques SAS/SATA de 2,5 pouces Figure 5. Vue avant d’un système à 8 disques NVMe de 2,5 pouces Présentation du système Dell PowerEdge R760xs...
Page 11 Pour plus d’informations, consultez Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur d’Integrated Dell Remote Access Controller) disponible à l’adresse https:// www.dell.com/idracmanuals..
Page 12 Pour plus d’informations, consultez Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur d’Integrated Dell Remote Access Controller) disponible à l’adresse https:// www.dell.com/idracmanuals..
Page 13 Vous pouvez accéder à l’inventaire du système, aux journaux Dell Lifecycle Controller ou journaux système, à l’état d’intégrité du système, et également configurer l’iDRAC, le BIOS et les paramètres de mise en réseau.
Page 14 USB au système. Port iDRAC direct Le port iDRAC Direct (USB micro-AB) permet d’accéder aux fonctionnalités USB (Micro-AB USB) micro-AB d’iDRAC Direct. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/ poweredgemanuals.
Page 15 ● En cas de blocage du système durant l’exécution de l’autotest de démarrage, appuyez sur le bouton de l’ID du système (pendant plus de 5 secondes) pour Présentation du système Dell PowerEdge R760xs...
Page 16 Ces ports NIC peuvent également être partagés avec l’iDRAC lorsque ses paramètres réseau sont définis sur le mode partagé. REMARQUE : Pour plus d’informations sur les ports, voir la section Caractéristiques techniques. Présentation du système Dell PowerEdge R760xs...
Page 17 5. Commutateur d’intrusion 6. OCP 7. Bloc d’alimentation 1 et bloc d’alimentation 2 8. Carte système 9. Dissipateur de chaleur du processeur 10. Fond de panier SAS/SATA 11. Fond de panier NVMe 12. Étiquette d’informations Présentation du système Dell PowerEdge R760xs...
Page 18 NIC, l’adresse MAC, l’étiquette QRL, etc. Si vous avez opté pour l’accès par défaut sécurité à l’iDRAC, l’étiquette d’informations contient également le mot de passe par défaut sécurisé iDRAC. Présentation du système Dell PowerEdge R760xs...
Page 19 L’étiquette MEST (Mini Enterprise Service Tag) se trouve à l’arrière du système et inclut le numéro de série (ST), le code de service express (Exp Svc Code) et la date de fabrication (Mfg. Date). Le code de service express permet à Dell d’orienter les appels de support vers le technicien approprié.
Page 20 Figure 16. Présentation mécanique, vue arrière Présentation du système Dell PowerEdge R760xs...
Page 21 Figure 17. Informations de maintenance Figure 18. Réglages des cavaliers Présentation du système Dell PowerEdge R760xs...
Page 22 Matrice de compatibilité rack et de dimensionnement des rails Pour obtenir des informations spécifiques sur les solutions de rail compatibles avec votre système, consultez le document Dell Enterprise Systems Rail Sizing and Rack Compatibility Matrix (Matrice de compatibilité rack et de dimensionnement des rails des systèmes...
Page 23 ● Plage d’ajustement des rails pour différents types de brides de montage de rack ● Profondeur des rails avec et sans accessoires de gestion des câbles. ● Types de racks supportés pour différents types de brides de montage de rack. Présentation du système Dell PowerEdge R760xs...
Page 24 Caractéristiques techniques Les caractéristiques techniques et environnementales de votre système sont énoncées dans cette section. Sujets : • Dimensions du boîtier • Poids du système • Spécifications du processeur • Spécifications des blocs d’alimentation (PSU) • Systèmes d’exploitation pris en charge •...
Page 25 Dimensions du boîtier Figure 22. Dimensions du boîtier Tableau 7. Dimensions du boîtier du PowerEdge R760xs 482,0 mm (18,97 pouces) 434 mm 86,8 mm 22 mm 677,44 mm 685,78 mm (26,99 (17,08 pouces) (3,41 pouces) (0,86 pouce) sans (26,67 pouces) de...
Page 26 Processeurs Intel Xeon Scalable de 4e génération avec jusqu’à deux 32 cœurs Spécifications des blocs d’alimentation (PSU) Le système PowerEdge R760xs prend en charge jusqu’à deux blocs d’alimentation (PSU) CA ou CC. Tableau 10. Spécifications des blocs d’alimentation (PSU) Bloc Classe Dissipation Fréquence...
Page 27 REMARQUE : Lorsque vous sélectionnez ou mettez à niveau la configuration du système, vérifiez sa consommation électrique avec l’outil Enterprise Infrastructure Planning Tool, disponible à l’adresse Dell.com/calc, pour assurer une utilisation optimale de l’alimentation. Figure 23. Cordons d’alimentation du bloc d’alimentation Tableau 11.
Page 28 Pour plus d’informations, consultez www.dell.com/ossupport. Caractéristiques techniques des ventilateurs Caractéristiques techniques des ventilateurs Le système PowerEdge R760xs prend en charge jusqu’à six Ventilateurs standard (STD) , Ventilateurs hautes performances (HPR) gold ou Ventilateurs très hautes performances. Tableau 12. Caractéristiques techniques des ventilateurs Type de Abréviation...
Page 29 Tableau 12. Caractéristiques techniques des ventilateurs (suite) Type de Abréviation Désigné également Couleur de Image de l’étiquette ventilateur sous le nom l’étiquette Figure 25. Ventilateur hautes performances (qualité Silver) Ventilateur HPR GOLD VHPR - Très hautes Gold REMARQUE : Les nouveaux ventilateurs hautes performances sont dotés de l’étiquette Hautes...
Page 30 Caractéristiques des cartes de montage de cartes d’extension Le système PowerEdge R760xs prend en charge jusqu’à quatre cartes PCIe Gen 5 sur la carte système. Tableau 13. Logements de carte d’extension pris en charge sur la carte système Nº du...
Page 31 Largeur unique Double largeur (accélérateur FPGA Xilinx) Hauteur standard Demi-longueur Spécifications de la mémoire Le système PowerEdge R760xs prend en charge les spécifications de mémoire suivantes pour un fonctionnement optimisé. Tableau 15. Spécifications de la mémoire Monoprocesseur Doubles processeurs Type de Capacité...
Page 32 CD/DVD externes. Caractéristiques du connecteur série Le système PowerEdge R760xs prend en charge système un connecteur série à carte (en option) Connecteur à 9 broches DTE (Data Terminal Equipment). La procédure d’installation de la carte du connecteur série (en option) est identique à celle de la plaque de recouvrement de carte d’extension.
Page 33 Le système PowerEdge R760xs prend en charge deux ports VGA DB-15 sur les panneaux avant et arrière du système. Caractéristiques vidéo Le système PowerEdge R760xs prend en charge le contrôleur graphique Matrox G200 intégré avec 16 Mo de mémoire tampon vidéo. Tableau 20. Options de résolution vidéo prises en charge par le système Résolution...
Page 34 Tableau 22. Spécifications de fonctionnement en continu pour ASHRAE A3 Température, humidité et altitude de Opérations continues autorisées fonctionnement Plage de températures pour une altitude ≤ à De 5 à 40 °C (41 à 104 °F) sans lumière solaire directe sur l’équipement 900 mètres (≤...
Page 35 Tableau 26. Caractéristiques de vibration maximale Vibration maximale Spécifications En fonctionnement 0,21 G de 5 Hz à 500 Hz pendant 10 minutes (toutes orientations de fonctionnement) Stockage 1,88 G de 10 à 500 Hz pendant 15 min (les six côtés testés) Tableau 27.
Page 36 Tableau 30. Température ambiante prise en charge pour les processeurs pour R760xs (suite) R760xs configuration Pas de Configu Configu Configu Configu Configu Configu Configu fond de ration à ration à ration à ration à ration à ration à ration à panier 8 disque 12 disqu...
Page 37 REMARQUE : La vitesse du ventilateur dans le boîtier de 3,5 pouces est limitée à 90 % en raison du profil dynamique du disque. Tableau 31. Règle d’installation des ventilateurs pour R760xs configuratio Pas de fond 8 disques 12 disques 8 disques 8 disques 16 disques SAS...
Page 38 être réduites. carte PCIe Les cartes de périphériques non homologuées par Dell et les cartes de périphériques supérieures à 25 W ne sont pas prises en charge. Processeur Les processeurs graphiques avec un TDP > 185 W ne sont pas pris en charge Stockage avant La configuration à...
Page 39 Cette section décrit les tâches à effectuer lors de l’installation et la configuration initiales du système Dell. La section suivante présente les étapes générales pour configurer le système, ainsi que les guides de référence pour obtenir des informations détaillées.
Page 40 Toolkit disponible à l’adresse https://www.dell.com/ openmanagemanuals > OpenManage Deployment Toolkit. iDRAC Direct Guide de l’utilisateur de l’Integrated Dell Remote Access Controller à l’adresse https://www.dell.com/idracmanuals ou pour connaître les caractéristiques spécifiques du système Guide de l’utilisateur de l’Integrated Dell Remote Access Controller, accédez à...
Page 41 Vous pouvez également accéder à iDRAC à l’aide de l’outil d’automatisation (API Redfish). Pour plus d’informations, voir Integrated Dell Remote Access Controller User's Guide Redfish API Guide (Guide de l’API Redfish du guide de l’utilisateur de l’Integrated Dell Remote Access Controller) disponible à l’adresse https://developer.dell.com.
Page 42 Étapes 1. Rendez-vous sur www.dell.com/support/drivers. 2. Saisissez le numéro de série du système dans le champ Saisir un numéro de série Dell, un identifiant de produit Dell ou un modèle, puis appuyez sur Entrée. Installation et configuration initiales du système...
Page 43 REMARQUE : Si vous ne disposez pas du numéro de série, cliquez sur Parcourir tous les produits et accédez à votre produit. 3. Sur la page produit affichée, cliquez sur Pilotes et téléchargements. Sur la page Pilotes et téléchargements, tous les pilotes applicables au système s’affichent. 4.
Page 44 Options permettant de gérer les applications pré-système d’exploitation Vous pouvez utiliser l’une des options suivantes pour gérer les applications pré-système d’exploitation : ● Configuration du système ● Dell Lifecycle Controller ● Gestionnaire de démarrage ● Preboot Execution Environment (Environnement d’exécution de préamorçage, PXE) Sujets : •...
Page 45 Vous pouvez activer ou désactiver de nombreux paramètres iDRAC à l’aide de l’utilitaire iDRAC Settings (Paramètres iDRAC). Pour plus d’informations sur cet utilitaire, consultez le document Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur du contrôleur iDRAC) à l’adresse www.dell.com/poweredgemanuals.
Page 46 Lorsque Mode Optimiseur est activé, les contrôleurs DRAM fonctionnent indépendamment en mode 64 bits et optimisent le fonctionnement de la mémoire. Lorsque l’option Mode résistance aux pannes Dell (FRM) est activé, un pourcentage de la mémoire totale installée est configuré pour créer une zone résistante aux pannes à...
Page 47 Tableau 39. Détails de l’écran Paramètres de la mémoire (suite) Option Description Mappage de mémoire désactivé Cette option contrôle les logements DIMM sur le système. Par défaut, cette option est définie sur Activé. Elle permet de désactiver les barrettes DIMM installées dans le système.
Page 48 Permutation circulaire. L’option linéaire prend en charge l’énumération des cœurs du secteur, tandis que l’option Permutation circulaire prend en charge l’énumération des cœurs optimisée par Dell. Clustering basé sur UMA Ce champ en lecture seule s’affiche sous forme de Quadrant , lorsque Sub NUMA Cluster est désactivé...
Page 49 Par défaut, cette option est définie sur 0. Saisissez une valeur comprise entre 0 et 12 bins. La valeur saisie diminue la fréquence de la technologie de mise à l’échelle de Dell AVX lorsque la fonction Turbo contrôlé par Dell est activée.
Page 50 Tableau 40. Détails des paramètres du processeur (suite) Option Description REMARQUE : L’option de la vitesse de bus du processeur s’affiche uniquement lorsque les deux processeurs sont installés. Anomalie de vérification de la machine locale Permet d’activer ou de désactiver l’anomalie de vérification de la machine locale.
Page 51 Pilote NVMe du BIOS Permet de définir le type de lecteur pour démarrer le disque NVMe. Les options disponibles sont les suivantes : Disques qualifiés par Dell et Tous les disques. Par défaut, cette option est définie sur Disques qualifiés par Dell.
Page 52 Tableau 45. Description des Paramètres d’amorçage Option Description Mode de démarrage Permet de définir le mode d’amorçage du système. Si le système d’exploitation prend en charge l’UEFI, vous pouvez définir cette option sur UEFI. Le réglage de ce champ sur BIOS permet la compatibilité...
Page 53 BIOS. REMARQUE : Pour obtenir les dernières informations sur les systèmes d’exploitation pris en charge, rendez-vous sur le site www.dell.com/ossupport. Modification de la séquence de démarrage À propos de cette tâche Vous devrez peut-être modifier l’ordre de démarrage si vous souhaitez démarrer à partir d’une clé USB ou d’un lecteur optique. La procédure ci-dessous peut être différente si vous avez sélectionné...
Page 54 Ce champ spécifie le nom du NQN hôte de NVMe-oF. L’entrée autorisée est au format suivant : nqn.yyyy-mm.<Nom de domaine réservé> :<Chaîne unique>. Laissez-le vide pour utiliser la valeur générée par le système au format suivant: nqn.1988-11.com.dell :<Nom de modèle>.<Numéro du modèle>.<Numéro de série>. ID hôte NVMe-oF Ce champ spécifie une valeur de 16 octets de l’ID de l’hôte NVMe-oF qui...
Page 55 Tableau 49. Description des Paramètres du périphérique HTTP n (suite) Option Description URI (obtenu à partir du Permet d’obtenir l’URI à partir du serveur DHCP s’il n’est pas spécifié. serveur DHCP s’il n’est pas spécifié) Configuration de Spécifie l’option de configuration de l’authentification TLS. l’authentification TLS Tableau 50.
Page 56 Tableau 51. Détails des paramètres de connexion 1 (suite) Option Description ISID Permet d’utiliser ISID (ID de session d’initiateur) pour cette connexion iSCSI. La valeur est de 6 nombres hexadécimaux tels que 3ABBCCDDEEFF ou 000000000000. Type d’authentification Spécifie le type d’authentification pour cette connexion à l’appareil iSCI. Par défaut, l’option est définie sur Aucun.
Page 57 Tableau 54. Paramètres n sous-système NVMe-oF (suite) Option Description Adresse IP de l’hôte Spécifie l’adresse IP de l’hôte pour cette connexion NVMe-oF. Masque de sous-réseau hôte Spécifie le masque de sous-réseau hôte pour cette connexion NVMe-oF. Passerelle hôte Affiche la passerelle hôte pour cette connexion NVMe-oF. Informations sur le sous- Active et désactive le protocole DHCP du sous-système NVMe-oF pour cette connexion.
Page 58 Tableau 55. Détails de l’écran Périphériques intégrés (suite) Option Description Cartes réseau intégrées NIC1 et NIC2 Active ou désactive l’interface du système d’exploitation pour les contrôleurs NIC1 and NIC2 intégrés. Si cette option est définie sur Désactivé (SE), la carte NIC peut toujours être disponible pour l’accès réseau partagé...
Page 59 > BIOS du système > Communications série. REMARQUE : Le port série est en option pour le système PowerEdge R760xs. La communication série (en option) n’est applicable que si le port série COM est installé dans le système.
Page 60 Tableau 56. Détails de l’écran Communications série (suite) Option Description REMARQUE : Seul l’appareil série 2 peut être utilisé pour la connectivité SOL (Serial Over LAN). Pour utiliser la redirection de console par SOL, configurez la même adresse de port pour la redirection de console et l’appareil série. REMARQUE : Chaque fois que le système démarre, le BIOS synchronise le paramètre MUX série enregistré...
Page 61 Tableau 57. Description des Paramètres du profil système (suite) Option Description Révision cohérente de la Permet de définir le mode de vérification et de correction d’erreur de la mémoire. Par défaut, cette mémoire option est définie sur Standard. Taux d’actualisation de la Définit le taux d’actualisation de la mémoire à...
Page 62 Tableau 59. Informations de sécurité du module TPM 2.0 (suite) Option Description Sécurité du REMARQUE : Le menu du module TPM n’est disponible que si ce dernier est installé. module Permet de contrôler le mode de signalement du module TPM. Lorsqu’il est défini sur Désactivé, la présence du module TPM n’est pas signalée au système d’exploitation.
Page 63 Tableau 60. Détails de l’écran Sécurité des systèmes (suite) Option Description Accès intrabande aux informations Permet de bénéficier d’un accès intrabande aux informations sur le package Intel Software sur le package SGX Guard Extension (SGX). Par défaut, cette option est définie sur Désactivé. Taille de PPMRR Cette option permet de définir la taille des registres PPMRR.
Page 64 Tableau 60. Détails de l’écran Sécurité des systèmes (suite) Option Description d’exploitation de modifier les paramètres de plafonnement de l’alimentation ME, et bloque l’accès à tous les outils de gestion intrabande. Toutes les fonctions de gestion doivent être gérées par hors bande. Par défaut, cette option est définie sur Activé. REMARQUE : Mise à...
Page 65 Tableau 60. Détails de l’écran Sécurité des systèmes (suite) Option Description Paramètres de la politique Secure Configure la politique personnalisée Secure Boot. Pour activer cette option, définissez la Boot personnalisée politique Secure Boot sur option personnalisée. Vous trouverez ci-dessous la liste des options disponibles pour l’écran Paramètres de la politique Secure Boot personnalisée : Plateforme Key (PK) : affiche les détails du type, de l’émetteur, de l’objet et du GUID du propriétaire de la signature.
Page 66 Utilisation de votre mot de passe système pour sécuriser le système À propos de cette tâche Si vous avez attribué un mot de passe de configuration, le système l’accepte également comme mot de passe système alternatif. Étapes 1. Allumez ou redémarrez le système. 2.
Page 67 Même après la mise hors tension et le redémarrage du système, le message d’erreur reste affiché tant que vous n’avez pas saisi le bon mot de passe. Les options suivantes sont des exceptions : ● Si l’option System Password (Mot de passe du système) n’est ni définie sur Enabled (Activé) ni verrouillée via l’option Password Status (État du mot de passe), vous pouvez attribuer un mot de passe au système.
Page 68 Gestion des systèmes intégrée Le Dell Lifecycle Controller offre une gestion avancée des systèmes intégrés tout au long du cycle de vie du système. Le Dell Lifecycle Controller est démarré pendant la séquence de démarrage et fonctionne indépendamment du système d’exploitation.
Page 69 Démarrer la configuration du système Permet d’accéder au programme de configuration du système. Démarrer Lifecycle Controller Permet de quitter le gestionnaire de démarrage et appelle le programme Dell Lifecycle Controller. Utilitaires du système Permet de lancer les éléments du menu Utilitaires système tels que Lancer les diagnostics, Explorateur de fichier de mise à...
Page 70 ● Carte système et la carte intercalaire d’alimentation (PIB) Validation de la configuration La nouvelle génération de systèmes Dell offre une flexibilité accrue d’interconnexion et des fonctionnalités avancées de gestion iDRAC pour collecter des informations de configuration système précises et signaler des erreurs de configuration.
Page 71 Tableau 64. Erreur de validation de la configuration (suite) Erreur Description Cause possible et Exemple recommandations Configuration Le contrôleur iDRAC a trouvé un Câble, périphérique ou Configuration manquante : adaptateur manquante élément de configuration manquant dans la composant manquant ou PERC/HBA avant de carte correspondance la plus proche détectée.
Page 72 Tableau 66. Message d’erreur HWC8011 (suite) Code d’erreur HWC8011 1. Débranchez l’alimentation d’entrée. 2. Assurez-vous que la connexion des câbles et le positionnement des composants sont corrects. Si le problème persiste, contactez le prestataire de services. Catégorie Intégrité du système (HWC = Configuration matérielle) Gravité...
Page 73 Installation et retrait de composants du système Sujets : • Consignes de sécurité • Avant d’intervenir à l’intérieur de votre système • Après une intervention à l’intérieur de votre système • Outils recommandés • Panneau avant (en option) • Capot du système •...
Page 74 Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 75 ● Tournevis cruciforme Phillips n° 2 ● Un tournevis Torx T30 ● Tournevis à douille hexagonale de 5 mm ● Pointe en plastique ● Un tournevis à lame plate de 6,35 mm ● Bracelet antistatique connecté à une prise de terre ●...
Page 76 Figure 28. Retrait du panneau avant avec l’écran LCD Étapes suivantes Remettez en place le panneau avant. Installation du panneau avant La procédure d’installation du panneau avant est identique avec ou sans écran LCD. Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 77 Capot du système Retrait du capot du système Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Mettez hors tension le système et les périphériques qui y sont connectés. 3. Débranchez le système de la prise électrique et déconnectez-le de ses périphériques. Étapes 1.
Page 78 Figure 30. Retrait du capot du système Étapes suivantes Remettez en place le capot du système. Installation du capot du système Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 79 Figure 31. Installation du capot du système Étapes suivantes Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Cache du fond de panier de disques Retrait du capot du fond de panier de disques Prérequis 1.
Page 80 Figure 32. Retrait du capot du fond de panier de disques Étapes suivantes Réinstallez le capot du fond de panier de disques. Installation du capot du fond de panier de disques Prérequis Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 81 Figure 33. Installation du capot du fond de panier de disques Étapes suivantes Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Installation et retrait de composants du système...
Page 82 Carénage d’aération Retrait du carénage d’aération Prérequis PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d’aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu’une perte de données. système 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 83 Figure 35. Installation du carénage d’aération Étapes suivantes Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Ventilateurs de refroidissement Retrait d’un ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2.
Page 84 Figure 36. Retrait d’un ventilateur Étapes suivantes Remettez en place le ventilateur de refroidissement. Installation d’un ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 85 Figure 37. Installation d’un ventilateur Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait du bâti des ventilateurs Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 86 Figure 38. Retrait du bâti des ventilateurs Étapes suivantes Replacez le bâti du ventilateur. Installation d’un bâti de ventilateur de refroidissement Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. PRÉCAUTION : Vérifiez que les câbles à l’intérieur du système sont correctement installés et maintenus par le support de fixation des câbles avant d’installer l’assemblage du bâti du ventilateur.
Page 87 Figure 39. Installation d’un bâti de ventilateur de refroidissement Étapes suivantes 1. Le cas échéant, installez le carénage d’aération. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait de la carte du bâti du ventilateur Prérequis 1.
Page 88 Figure 40. Retrait de la carte du bâti du ventilateur Étapes suivantes Remettez en place la carte du bâti du ventilateur. Installation d’une carte de bâti de ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2.
Page 89 Figure 41. Installation d’une carte de bâti de ventilateur Étapes suivantes 1. Remettez en place les composants suivants : Assemblage du bâti du ventilateur Carénage d’aération Capot du système 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
Page 90 Figure 42. Retrait du support de paroi latérale Étapes suivantes Remettez en place le support de paroi latérale. Installation du support de paroi latérale Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 91 Figure 43. Installation du support de paroi latérale Étapes suivantes Installez le carénage d’aération. Installez le cache du fond de panier. 3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Commutateur d’intrusion Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait du module du commutateur d’intrusion Prérequis 1.
Page 92 Figure 44. Retrait du module du commutateur d’intrusion Étapes suivantes Réinstallez le module du commutateur d’intrusion. Installation du commutateur d’intrusion Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 93 Figure 45. Installation du commutateur d’intrusion Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Port série COM (en option) Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait du port série COM en option Prérequis 1.
Page 94 Figure 46. Retrait du port série COM Étapes suivantes Réinstallez le port série COM. Installation du port série COM en option Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 95 Figure 47. Installation du port série COM Étapes suivantes Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Disques Retrait d’un cache de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 96 Étapes suivantes Installez un disque remettez en place le cache de disque. Installation d’un cache de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant. Étapes Insérez le cache de disque dans le logement de disque jusqu’à ce que le bouton de dégagement s’enclenche. Figure 49.
Page 97 Figure 50. Retrait d’un support de disque Étapes suivantes Installez un support de disque un cache de disque. Installation du support de disque dur Prérequis PRÉCAUTION : Avant de retirer ou d’installer un disque alors que le système fonctionne, consultez la documentation de la carte du contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui permet de prendre en charge le retrait et l’installation de disques.
Page 98 Figure 51. Installation d’un support de disque Étapes suivantes S’il a été retiré, installez le panneau avant. Retrait d’un disque dur installé de son support Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. Étapes 1. À l’aide d’un tournevis cruciforme nº 1, retirez les vis des rails du support de disque dur. REMARQUE : Si le support de disque dur ou SSD est doté...
Page 99 Figure 52. Retrait d’un disque dur installé de son support Étapes suivantes Installez le disque dans le support de disque. Installation du disque dans le support de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. REMARQUE : Lors de l’installation d’un disque dans le support de disque, assurez-vous que les vis sont bien serrées à...
Page 100 à 8 disques SAS/SATA de 2,5 pouces, dans une configuration de fond de panier à 16 disques de 2,5 pouces + 8 disques NVMe de 2,5 pouces et une configuration à 16 disques de 2,5 pouces dans PowerEdge R760xs.
Page 101 Figure 54. Fond de panier SAS/SATA de 12 disques de 3,5 pouces 1. BP_DST_SB1 2. BP_PWR_1 (câbles d’alimentation et de transmission du fond de panier à la carte système) 3. BP_DST_SA1 Figure 55. Fond de panier de 8 disques SAS/SATA de 2,5 pouces 1.
Page 102 Figure 57. Fond de panier SAS/SATA de 8 disques de 3,5 pouces 1. BP_PWR_1 (du PIB au fond de panier) 2. CTRL_DST_PA1 (connecteur SAS/SATA) 3. Connecteur de PERC avant monté à l’avant Retrait du fond de panier de disque Prérequis PRÉCAUTION : Pour éviter d’endommager les disques et le fond de panier, retirez les disques du système avant de retirer le fond de panier.
Page 103 Figure 58. Retrait du fond de panier de disque Étapes suivantes Remettez en place le fond de panier de disques. Installation du fond de panier de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 104 Figure 59. Installation du fond de panier de disque Étapes suivantes 1. Rebranchez tous les câbles au fond de panier. Installez tous les disques. Installez le capot du fond de panier de disques. Installez le carénage d’aération. 5. Suivez la procédure décrite dans la section Après une intervention à...
Page 105 Acheminement des câbles Figure 60. Schéma de câblage de la configuration 1 : configuration de fond de panier à 16 disques SAS/SATA de 2,5 pouces + 8 disques NVMe de 2,5 pouces avec fPERC (PERC11) à montage arrière, carte de montage 1C avec configuration à...
Page 106 Tableau 68. Acheminement des câbles : configuration de fond de panier à 16 disques SAS/SATA de 2,5 pouces + 8 disques NVMe de 2,5 pouces avec fPERC (PERC11) à montage arrière, carte de montage 1C avec configuration à double processeur (suite) À...
Page 107 Tableau 69. Acheminement des câbles : configuration de fond de panier à 16 disques SAS/SATA de 2,5 pouces + 8 disques NVMe de 2,5 pouces avec fPERC (PERC12) à montage arrière, carte de montage 1C avec configuration à double processeur (suite) À...
Page 108 Figure 63. Schéma de câblage de la configuration 4 : configuration de fond de panier à 16 disques SAS/SATA de 2,5 pouces avec fPERC (PERC11) à montage arrière et processeurs unique et double Tableau 71. Configuration de fond de panier à 16 disques SAS/SATA de 2,5 pouces avec fPERC (PERC11) à montage arrière et processeurs unique et double À...
Page 109 Figure 64. Schéma de câblage de la configuration 5 : configuration de fond de panier à 12 disques SAS/SATA de 3,5 pouces + 2 disques SAS/SATA de 2,5 pouces et module de disque arrière avec processeurs unique et double Tableau 72. Acheminement des câbles : configuration de fond de panier à 12 disques SAS/SATA de 3,5 pouces + 2 disques SAS/SATA de 2,5 pouces et module de disque arrière avec processeurs unique et double À...
Page 110 Figure 65. Schéma de câblage de la configuration 6 : configuration de fond de panier à 12 disques SAS/SATA de 3,5 pouces + 2 disques NVMe de 2,5 pouces et module de disque arrière avec processeurs unique et double Tableau 73. Acheminement des câbles : configuration de fond de panier à 12 disques SAS/SATA de 3,5 pouces + 2 disques NVMe de 2,5 pouces et module de disque arrière avec processeurs unique et double À...
Page 111 Figure 66. Schéma de câblage de la configuration 7 : configuration de fond de panier à 8 disques SAS/SATA de 3,5 pouces avec processeurs unique et double et fPERC à montage avant Tableau 74. Acheminement des câbles : configuration de fond de panier à 8 disques SAS/SATA de 3,5 pouces avec processeurs unique et double et fPERC à...
Page 112 Figure 67. Schéma de câblage de la configuration 8 : configuration de fond de panier à 8 disques de 3,5 pouces avec SATA chipset et processeurs doubles Tableau 75. Acheminement des câbles : configuration de fond de panier à 8 disques de 3,5 pouces avec SATA chipset et processeurs doubles À...
Page 113 Tableau 76. Acheminement des câbles : configuration de fond de panier à 8 disques SAS/SATA de 2,5 pouces avec fPERC (PERC11) à montage arrière et carte de montage 1C À BP_PWR_1 (connecteur d’alimentation du fond de panier) SIG_PWR_1 (connecteur d’alimentation de la carte PIB) CTRL_DST_PA1 (connecteur de signal du PERC) SL5_CPU1_PA3 (connecteur de signal sur la carte système) SYS_PWR_0 (connecteur d’alimentation sur la carte système)
Page 114 Tableau 77. Acheminement des câbles : configuration de fond de panier à 8 disques SAS/SATA de 2,5 pouces avec configuration à double processeur, fPERC (PERC12) à montage arrière et carte de montage 1C (suite) À SL10_CPU2_PA5 (connecteur de signal sur la carte système) Connecteur de signal soudé...
Page 115 Tableau 78. Acheminement des câbles : configuration à 8 disques NVMe RAID de 2,5 pouces avec processeurs unique et double et fPERC à montage arrière (PERC12) (suite) À FAN_PWR (connecteur d’alimentation de la carte de ventilateur) FAN_PWR1 (connecteur d’alimentation de la carte PIB) SYS_PWR1 (connecteur d’alimentation sur la carte système) SYS_PWR1_1, SYS_PWR1_2 (connecteur d’alimentation de la carte PIB)
Page 116 Figure 72. Schéma de câblage de la configuration 13 : configuration de fond de panier à 8 disques NVMe de 2,5 pouces avec configuration à double processeur sans PERC Tableau 80. Acheminement des câbles : configuration de fond de panier à 8 disques NVMe de 2,5 pouces avec configuration à...
Page 117 Tableau 81. Acheminement des câbles : carte de montage 1C À SYS_PWR_0 (connecteur d’alimentation sur la carte système) Connecteur d’alimentation soudé sur la carte de montage SL9_CPU2_PB5 (connecteur de signal sur la carte système) Connecteur de signal soudé sur la carte de montage SL10_CPU2_PA5 (connecteur de signal sur la carte système) Connecteur de signal soudé...
Page 118 Figure 75. Schéma de câblage de la configuration 16 : configuration sans de fond de panier Tableau 83. Acheminement des câbles : configuration sans de fond de panier À FAN_SIG (câble de signal du ventilateur sur la carte de ventilateur) FAN_SIG_1, FAN_SIG_2 (câble de signal du ventilateur sur la carte système) SYS_PWR2 (connecteur d’alimentation sur la carte système) CPU_PWR2 (connecteur d’alimentation de la carte PIB)
Page 119 Mémoire système Instructions relatives à la mémoire système Le système PowerEdge R760xs prend en charge les barrettes DIMM DDR5 avec registre (RDIMM). La mémoire système contient les instructions qui sont exécutées par le processeur. Le système comporte 16 sockets de mémoire répartis en 8 canaux par processeur.
Page 120 Tableau 86. Tableau des mémoires prises en charge Type de Rangée et Capacité Tension nominale et vitesse de Vitesse de module DI largeur des la mémoire DIMM fonctionnement des données barrettes DIMM par canal (DPC) RDIMM 1R, x8 16 Go DDR5 (1,1 V), 4 800 MT/s 4 800 MT/s 2R, x8...
Page 121 ● Les configurations de mémoire déséquilibrées ou impaires entraînent une perte de performances, et le système risque de ne pas identifier les modules de mémoire en cours d’installation. Remplissez toujours les canaux de mémoire de la même manière avec des barrettes DIMM identiques pour bénéficier de performances optimales.
Page 122 Étapes suivantes Remettez en place le module de mémoire. Installation d’un module de mémoire Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 123 Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. 3. Pour vérifier si le module de mémoire a été correctement installé, appuyez sur la touche F2 et accédez au Menu principal de la configuration système >...
Page 124 Figure 80. Retrait du module du dissipateur de chaleur du processeur 3. Soulevez le module PHM pour le sortir du système et mettez-le de côté avec le processeur orienté vers le haut. Figure 81. Retrait d’un dissipateur de chaleur Étapes suivantes Si vous retirez uniquement un dissipateur de chaleur défectueux, remettez en place le nouveau dissipateur ;...
Page 125 Retrait du processeur Prérequis AVERTISSEMENT : Retirez le processeur du module dissipateur de chaleur-processeur (PHM) uniquement si vous remplacez le processeur ou le dissipateur de chaleur. 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 126 Figure 83. Retrait du clip de fixation Étapes suivantes Remettez en place le processeur. Installation du processeur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 127 Figure 84. Installation du clip de fixation 3. Alignez le processeur sur le clip de fixation, en appuyant à l’aide de vos doigts sur les quatre côtés du clip de fixation jusqu’à ce qu’il s’enclenche. REMARQUE : Assurez-vous que le processeur est correctement verrouillé sur le clip de fixation. Figure 85.
Page 128 PRÉCAUTION : Si vous appliquez trop de pâte thermique, celle-ci risque d’atteindre et de contaminer le socket de processeur. REMARQUE : La graisse thermique est conçue pour un usage unique. Jetez la seringue après l’avoir utilisée. Figure 86. Application de graisse thermique 6.
Page 129 ● Veillez à aligner l’indicateur de broche 1 du dissipateur de chaleur sur l’indicateur de broche 1 du clip de fixation pour ensuite placer le dissipateur de chaleur sur le clip de fixation. Figure 88. Installation du dissipateur de chaleur sur le processeur Étapes suivantes Installez le module de dissipateur de chaleur du processeur Installez le carénage...
Page 130 REMARQUE : Assurez-vous que le module de processeur et dissipateur de chaleur est parallèle à la carte système pour éviter d’endommager les composants. Figure 89. Installation du dissipateur de chaleur du processeur 3. Réglez les câbles anti-inclinaison en position verrouillée (vers l’extérieur), puis utilisez un tournevis Torx T30 pour serrer les écrous imperdables (8 po-lbf) sur le dissipateur de chaleur dans l’ordre ci-dessous : a.
Page 131 événement. Cela n’empêche pas le démarrage de votre système. Toutefois, si une pause F1/F2 se produit avec affichage d’un message d’erreur, consultez la section Dépannage des cartes d’extension du document PowerEdge Servers Troubleshooting Guide (Guide de dépannage des serveurs PowerEdge) à l’adresse www.dell.com/poweredgemanuals. Installation et retrait de composants du système...
Page 132 Consignes d’installation des cartes d’extension Figure 91. Connecteurs des logements de carte d’extension 1. SL9_CPU2_PB5 (connecteur de câble PCIe des cartes de montage 1C et 1D) 2. SL10_CPU2_PA5 (connecteur de câble PCIe des cartes de montage 1C et 1D) 3. SIG_PWR_0 (connecteur d’alimentation des cartes de montage 1C et 1D) 4.
Page 133 être installées selon leur ordre de priorité en suivant celui des logements. Tableau 89. Configuration 0-1 : configuration sans carte de montage Type de carte Priorité du logement Nombre maximum de cartes Module de port série Dell (LP) fPERC Logement intégré Installation et retrait de composants du système...
Page 134 Tableau 89. Configuration 0-1 : configuration sans carte de montage (suite) Type de carte Priorité du logement Nombre maximum de cartes Adaptateur PERC interne Adaptateur externe Dell 2, 1 Mellanox (carte NIC : 400 Gb) Non pris en charge Mellanox (Carte NIC : 200 Gb)
Page 135 Logement intégré Tableau 90. Configuration 0-2 : configuration sans carte de montage Type de carte Priorité du logement Nombre maximum de cartes Module de port série Dell (LP) fPERC Logement intégré Adaptateur PERC interne Adaptateur externe Dell 6, 2, 1, 5...
Page 136 Logement intégré Tableau 91. Configuration 1 : R1C Type de carte Priorité du logement Nombre maximum de cartes Module de port série Dell (LP) Adaptateur PERC interne Adaptateur PERC Dell externe 6, 2, 1, 3, 5, 4 HBA SAS 12 Gbit/s...
Page 137 Logement intégré Tableau 92. Configuration 2 : R1D Type de carte Priorité du logement Nombre maximum de cartes Module de port série Dell (LP) Adaptateur PERC interne Adaptateur PERC Dell externe 4, 3, 2, 1 HBA SAS 12 Gbit/s Mellanox (carte NIC : 400 Gb)
Page 138 Broadcom (OCP : 1 Gb) Logement intégré Intel (OCP : 1 Gb) Non pris en charge Module Dell BOSS N1 Logement intégré REMARQUE : La carte COM série n’est pas une véritable carte d’extension PCIe et dispose d’un logement dédié sur la carte système.
Page 139 Figure 94. Retrait de la carte de montage Étapes suivantes Réinstallez la carte de montage pour carte d’extension. Installation des cartes de montage pour carte d’extension Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 140 Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. 3. Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci. Retrait de la carte d’extension hors de la carte de montage pour cartes d’extension Prérequis 1.
Page 141 3. Si la carte d’extension ne va pas être remplacée, installez une plaque de recouvrement et fermez le loquet de verrouillage de la carte. REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système.
Page 142 Installation d’une carte d’extension dans la carte de montage pour carte d’extension Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. 3. Si vous installez une nouvelle carte d’extension, déballez-la et préparez la carte pour l’installation. REMARQUE : Pour obtenir des instructions, voir la documentation fournie avec la carte.
Page 143 : la nouvelle carte est automatiquement mise à jour en reprenant le micrologiciel et la configuration de celle défectueuse. Pour plus d’informations sur la configuration du remplacement de pièces, voir le Lifecycle Controller User’s Guide (Guide d’utilisation du Lifecycle Controller) surhttps://www.dell.com/idracmanuals. Module SSD M.2 Retrait de la carte BOSS-N1 Prérequis...
Page 144 Figure 100. Retrait du support de carte BOSS-N1 3. À l’aide d’un tournevis cruciforme nº 1, retirez la vis M3x0,5x4,5 mm qui fixe le disque SSD M.2 au support de carte BOSS-N1. 4. Faites glisser le disque SSD M.2 vers le haut pour le sortir du support de carte BOSS-N1. Figure 101.
Page 145 Figure 102. Retrait du module de carte contrôleur BOSS-N1 6. Retirez le câble d’alimentation du BOSS et le câble de signal du BOSS du module de carte contrôleur BOSS-N1. Figure 103. Retrait du câble d’alimentation du BOSS et du câble de signal du BOSS du module de carte contrôleur BOSS-N1 7.
Page 146 Figure 104. Retrait du cache du module BOSS-N1 Étapes suivantes Remettez en place le module de carte contrôleur BOSS-N1. Installation de la carte contrôleur BOSS-N1 Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 147 Figure 105. Installation du cache de module BOSS 2. Connectez le câble d’alimentation du BOSS et le câble de signal du BOSS au module de carte contrôleur BOSS-N1. Figure 106. Connexion du câble d’alimentation du BOSS et du câble de signal du BOSS au module de carte contrôleur BOSS-N1.
Page 148 Figure 107. Installation du disque SSD M.2 8. Faites glisser le support de carte BOSS-N1 dans le logement du module de carte contrôleur BOSS-N1. Figure 108. Installation du module de carte contrôleur BOSS-N1 9. Fermez le loquet de déverrouillage du support BOSS-N1 pour maintenir le support en place. Installation et retrait de composants du système...
Page 149 Figure 109. Installation du support de carte BOSS-N1 Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. PERC Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait de l’adaptateur PERC Prérequis 1.
Page 150 Figure 110. Retrait de l’adaptateur PERC Étapes suivantes Remettez en place l’adaptateur PERC. Installation de l’adaptateur PERC Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 151 Figure 111. Installation de l’adaptateur PERC 3. Insérez l’adaptateur PERC dans le logement 1 de la carte système. Étapes suivantes 1. Le cas échéant, installez le carénage d’aération. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
Page 152 Figure 112. Retrait du module PERC avant de montage arrière Étapes suivantes Réinstallez le module PERC avant à montage arrière. Installation du module PERC avant à montage arrière Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2.
Page 153 Figure 113. Installation du module PERC avant à montage arrière Étapes suivantes Installez le bâti de ventilateur de refroidissement. 2. Le cas échéant, installez le carénage d’aération. Installez le capot du fond de panier de disques. 4. Suivez la procédure décrite dans la section Après une intervention à...
Page 154 Étapes suivantes Réinstallez le module PERC avant à montage avant. Installation du module PERC avant à montage avant Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 155 Figure 115. Installation du module PERC avant à montage avant Étapes suivantes Installation du capot du système. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Module de disque arrière Retrait du module de disque arrière Prérequis 1.
Page 156 Figure 116. Retrait du module de disque arrière Étapes suivantes Remettez en place le module de disque arrière. Installation du module de disque arrière Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 157 Figure 117. Installation du module de disque arrière 2. Serrez la vis imperdable à l’aide d’un tournevis cruciforme n° 2. 3. Branchez les câbles d’alimentation et de signal sur le module de disque arrière. Étapes suivantes 1. Le cas échant,réinstallez le bâti de ventilateur.
Page 158 Figure 118. Retrait du carénage OCP Étapes suivantes Remettez en place le carénage OCP. Installation du carénage OCP Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 159 Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait de la carte OCP Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 160 Figure 120. Retrait de la carte OCP Étapes suivantes Replacez la carte OCP. Installation de la carte OCP Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 161 Étapes suivantes Installez la carte de montage pour carte d’extension. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Batterie du système Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Remise en place de la batterie du système Prérequis AVERTISSEMENT : Un risque d’explosion de la nouvelle pile existe si cette dernière n’est pas correctement installée.
Page 162 Figure 122. Retrait de la pile du système PRÉCAUTION : Pour ne pas endommager le connecteur de la pile, vous devez le maintenir fermement en place lorsque vous installez ou retirez une pile. 2. Pour installer une nouvelle pile du système : a.
Page 163 3. Vérifiez que la batterie fonctionne correctement, en effectuant les étapes suivantes : a. Lors de l’amorçage, accédez au programme de configuration du système en appuyant sur F2. b. Entrez l’heure et la date exactes dans les champs Heure et Date du programme de configuration du système. c.
Page 164 à jour en reprenant le micrologiciel et la configuration de celui remplacé. Pour effectuer la mise à jour vers la dernière version du micrologiciel et modifier la configuration, voir le Lifecycle Controller User’s Guide (Guide d’utilisation de Lifecycle Controller) à l’adresse https://www.dell.com/idracmanuals. REMARQUE : Pour plus d’informations sur les instructions de câblage du bloc d’alimentation CC, reportez-vous aux instructions de...
Page 165 ● Si le niveau de charge du bloc d’alimentation actif tombe à moins de 20 %, le bloc d’alimentation redondant passe en état de veille. Vous pouvez configurer la fonctionnalité de disque de secours via les paramètres d’iDRAC. Pour en savoir plus, consultez le document iDRAC User’s Guide (Guide de l’utilisateur de l’iDRAC), disponible sur www.dell.com/poweredgemanuals. Retrait du cache du bloc d’alimentation Prérequis...
Page 166 Pour plus d’informations sur le bras de gestion des câbles, reportez-vous à la documentation du rack du système à l’adresse https:// www.dell.com/poweredgemanuals. Étapes Appuyez sur le loquet de déverrouillage orange, puis maintenez la poignée du bloc d’alimentation pour faire glisser ce dernier hors de la baie de bloc d’alimentation.
Page 167 1. Si vous avez débloqué le bras de gestion des câbles, réenclenchez-le. Pour plus d’informations sur le bras de gestion des câbles, reportez-vous à la documentation du rack du système à l’adresse https://www.dell.com/poweredgemanuals. 2. Branchez le câble d’alimentation sur le bloc d’alimentation et branchez son autre extrémité sur une prise électrique.
Page 168 Lifecycle Controller User’s Guide (Guide d’utilisation du Lifecycle Controller) surhttps://www.dell.com/idracmanuals. Carte de distribution de l’alimentation Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait de la carte intercalaire d’alimentation Prérequis 1.
Page 169 Installation de la carte intercalaire d’alimentation Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Étapes 1. Alignez les logements de la carte intercalaire d’alimentation (PIB) avec les crochets du système et faites-la glisser jusqu’à ce qu’elle soit en place.
Page 170 fournir cette clé de récupération lors du redémarrage du système ou du programme afin de pouvoir accéder aux données chiffrées qui se trouvent sur vos disques. 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 171 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. 3. Si vous remplacez la carte système, retirez tous les composants répertoriés dans la section Retrait de la carte système.
Page 172 TPM. 4. Si vous n’utilisez pas la restauration facile, importez votre (nouvelle) licence iDRAC Enterprise. Pour plus d’informations, voir Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur d’Integrated Dell Remote Access Controller) disponible à l’adresse https://www.dell.com/idracmanuals.. 5. Suivez la procédure décrite dans la section Après une intervention à...
Page 173 Module TPM (Trusted Platform Module) Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Mise à niveau du module TPM (Trusted Platform Module) Retrait du module TPM Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 174 Figure 134. Installation du module TPM Initialisation du TPM pour utilisateurs Étapes 1. Initialisez le module TPM. Pour plus d’informations, voir Initialisation du TPM 2.0 pour utilisateurs. 2. Le TPM Status (État TPM) prend la valeur Enabled, Activated (Activé). Initialisation du TPM 2.0 pour utilisateurs Étapes 1.
Page 175 2. À l’aide d’un tournevis cruciforme nº 1, retirez les vis qui fixent l’assemblage du panneau de configuration gauche au système. 3. En tenant l’assemblage du panneau de configuration gauche, retirez-le avec le câble du système. Figure 135. Retrait du panneau de configuration gauche Étapes suivantes Remettez en place le panneau de configuration gauche.
Page 176 Étapes suivantes Remettez en place l’assemblage du bâti du ventilateur. Replacez le carénage d’aération. Réinstallez le capot du fond de panier de disques. 4. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Retrait du panneau de configuration droit Prérequis 1.
Page 177 Figure 137. Retrait du panneau de configuration droit Étapes suivantes Réinstallez le panneau de configuration droit. Installation du panneau de configuration droit Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 178 Figure 138. Installation du panneau de configuration droit Étapes suivantes Installez le carénage d’aération. Installez le capot du fond de panier de disques. 3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Installation et retrait de composants du système...
Page 179 Cavaliers et connecteurs Cette rubrique fournit des informations de base et des informations spécifiques sur les cavaliers et les commutateurs. Elle décrit également les connecteurs des différentes cartes du système. Les cavaliers de la carte système permettent de désactiver le système et de réinitialiser les mots de passe.
Page 180 Tableau 93. Connecteurs et cavaliers de la carte système Élément Connecteur Description SYS_ID Bouton d’identification du système x16 (processeur 2) Logements PCIe 5 (processeur 2) OCP 3.0 x8 Connecteur OCP NIC 3.0 B1, B7, B3, B5 Barrettes DIMM pour le processeur 2, canaux A, B, C, D J_TPM Connecteur TPM...
Page 181 Tableau 93. Connecteurs et cavaliers de la carte système (suite) Élément Connecteur Description LEFT_CP Connecteur du câble du panneau de configuration gauche PIB_SIG1 Connecteur du câble de signal de la carte intercalaire d’alimentation 1 PIB_SIG2 Connecteur du câble de signal de la carte intercalaire d’alimentation 2 INTRUSION Connecteur du câble du commutateur...
Page 182 Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 183 Diagnostics du système et codes des voyants Les voyants de diagnostic situés sur le panneau avant du système affichent l’état du système pendant le démarrage. Sujets : • Voyants LED d’état • Codes des voyants d’intégrité du système et d’ID du système •...
Page 184 Tableau 95. Description des voyants LED d’état (suite) Icône Description État Action corrective ● La température ambiante est trop élevée. ● La circulation d’air externe est bloquée. Si le problème persiste, reportez-vous à la section Obtention d’aide. Consultez le journal des événements système ou les messages système relatifs au problème spécifique.
Page 185 événements système. Pour plus d’informations sur la consultation des messages d’événements et d’erreurs générés par le firmware du système et les agents qui surveillent les composants du système, reportez-vous à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher.
Page 186 être désactivée par le contrôleur iDRAC. Si le problème persiste, reportez-vous à la section Obtention d’aide.www.dell.com/poweredgemanuals ou au document Dell OpenManage Server Administrator User’s Guide (Guide de l’utilisateur de Dell OpenManage Server Administrator) à l’adresse https://www.dell.com/ openmanagemanuals.
Page 187 à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher..
Page 188 LCD dans un format convivial et simplifié. Pour plus d’informations sur la consultation des messages d’événements et d’erreurs générés par le firmware du système et les agents qui surveillent les composants du système, reportez-vous à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher..
Page 189 Figure 143. Codes des voyants de la carte NIC 1. Voyant de liaison 2. Voyant d’activité Tableau 102. Codes des voyants de la carte NIC Codes des voyants de la carte NIC État Les voyants de liaison et d’activité sont éteints. Indique que la NIC n’est pas connectée au réseau.
Page 190 Tableau 103. Codes de la LED d’état du bloc d’alimentation CA et CC (suite) Codes du voyant d’alimentation État Éteint Indique que l’alimentation n’est pas connectée au bloc d’alimentation. Vert clignotant Indique que le firmware du bloc d’alimentation est en cours de mise à...
Page 191 Figure 145. LED du disque 1. de la LED d’activité du disque 2. de la LED d’état du disque 3. Étiquette de volumétrie Figure 146. LED du disque 1. de la LED d’activité du disque 2. de la LED d’état du disque 3.
Page 192 Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l’assistance technique Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ni risque de perte de données.
Page 193 Tableau 105. Commandes du diagnostic du système (suite) Menu Description Intégrité du système Propose un aperçu de la performance du système actuel. Journal des événements Affiche un journal daté des résultats de tous les tests exécutés sur le système. Il est affiché si au moins une description d’un événement est enregistrée.
Page 194 Dell propose diverses options de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d’une connexion Internet, les informations de contact Dell figurent sur la facture d’achat, le bordereau de colisage, la facture ou le catalogue de produits Dell. La disponibilité...
Page 195 (SCG) La Passerelle de connexion sécurisée Dell est une offre de services Dell (en option) qui automatise le support technique pour vos appareils de serveur, de stockage et de gestion de réseau Dell. En installant et en configurant une application de la Passerelle de connexion sécurisée dans votre environnement informatique, vous pouvez bénéficier des avantages suivants :...
Page 196 à partir de vos appareils et les télécharge en toute sécurité sur Dell. Ces informations sont utilisées par le support technique Dell pour résoudre le problème. ● Contact proactif : un agent du support technique Dell vous contacte à propos du dossier d’incident et vous aide à résoudre le problème.
Page 197 Pour afficher le document qui est répertorié dans le tableau des ressources de documentation : ● Sur le site de support Dell : 1. Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location.
Page 198 Gestion de votre système Pour plus d’informations sur le logiciel de gestion www.dell.com/poweredgemanuals des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).
