INSTALLATION
RACCORDS HYDRAULIQUES AVEC LA VANNE SMRP2 SYSTEME MODULANT
La vanne 2-voies module le débit d'eau selon la pression du liquide.
Pour son fonctionnement, le régulateur aura besoin d'un transducteur de pression qui sera monté en usine avant
livraison. Dans le cas où cette option serait commandée après la livraison, Hitecsa enverra le transducteur qui devra
alors être monté sur la ligne de liquide.

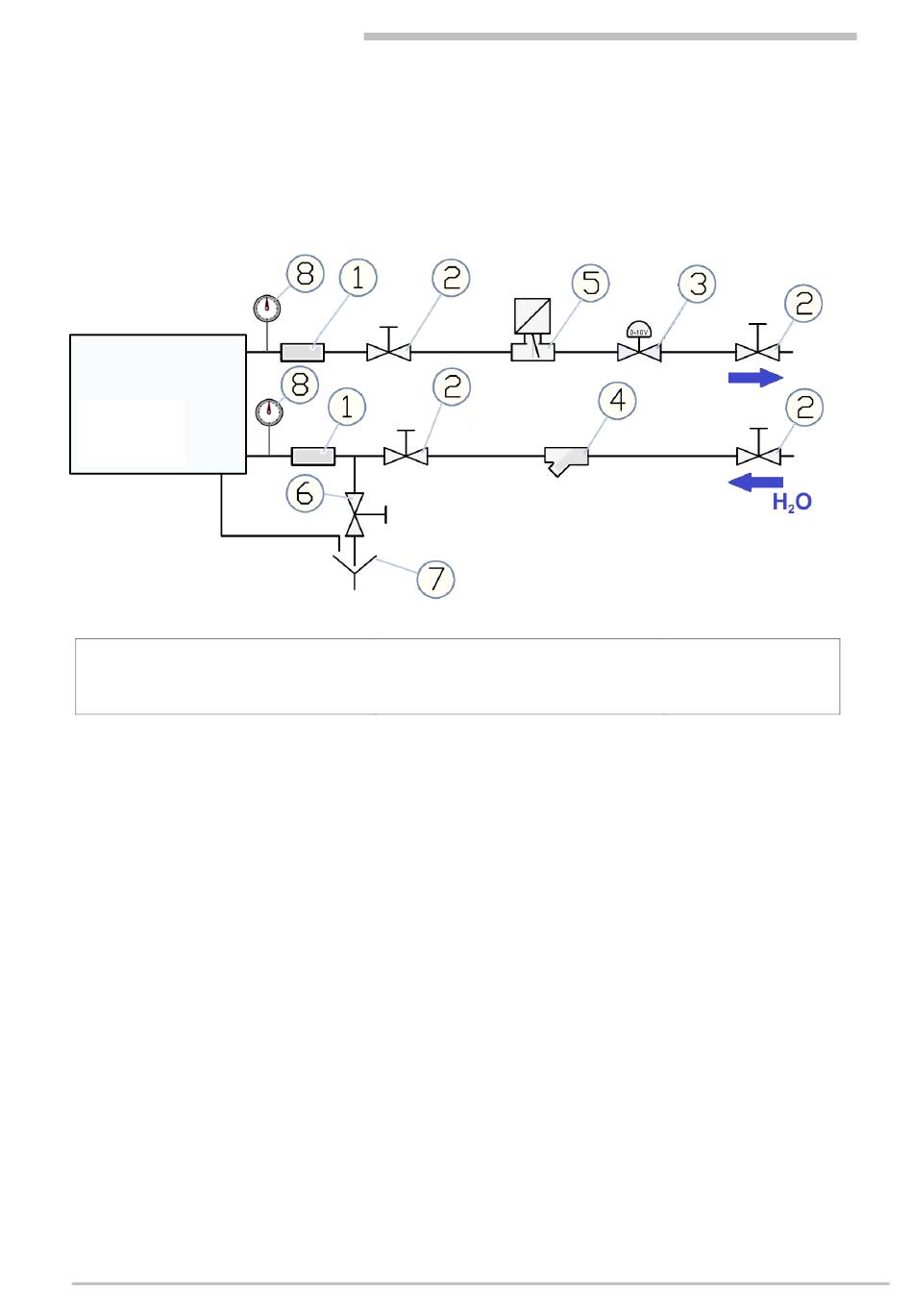

APPAREIL
CÔTÉ EAU
1. Manchette anti-vibrations
4. Filtre à maille
7. Réseau de drainage des condensats /
Vidange.
2. Vanne d'arrêt
5. Interrupteur de débit
8. Manomètre
IOM_WPVBZ HE-WPVZ HE_251a4002_208832_200906_FR
3. Vanne 0-10V
6. Filtre à maille
