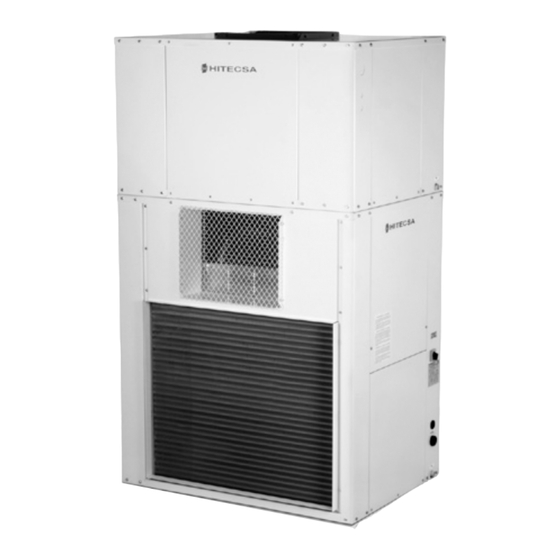

- Page 1 Manuel d’installation, fonctionnement et entretien ACVA / ACVBA CLIMATISEUR TYPE ARMOIRE MONOBLOC AIR-AIR ACVA - Froid Seul ACVBA - Pompe à chaleur...
-
Page 2: Table Des Matières
5.3 données électriques 5.4 drainage 6. DONNEES TECHNIQUES ................................7. DIMENSIONS ...................................... 8. CHARGE DE REFRIGERANT ..............................9. ENTRETIEN ......................................10. ANNEXE: DONNÉES DE SÉCURITÉ R410A ......................... Vous pouvez télécharger ce document sous format Pdf dans notre site internet www.hitecsa.com... -
Page 3: Introduction
1. INTRODUCTION 1.1 But du manuel ce manuel a été réalisé afin de permettre l’installation, la mise au point et l’entretien corrects de l’unité. il est par conséquent fondamental que les instructions qui suivent soient lues le plus attentivement possible. le constructeur décline toute responsabilité... -
Page 4: Destination D'emploi
MARQUAGE CE: les produits Hitecsa sont pourvus de la marque ce conformément à ce qui est prévu par les directives communautaires suivantes, y compris les dernières modifications, et à la législation nationale... -
Page 5: Considerations De Securite
2. CONSIDERATIONS DE SECURITE l’installation et entretien d’appareils de climatisation peut être dangereux à cause de la pression du système, • de la haute température des composants. uniquement le personnel qualifié et compétent peut installer, mettre en marche et entretenir les unités. •... -
Page 6: Reception
Manuel d’installation, fonctionneMent et entretien - ACVA / ACVBA 3. RECEPTION 3.1 Contrôle à la réception À l’arrivée, contrôler que l’unité n’a pas subi de dommages pendant le transport et qu’elle contient bien • toutes les parties indiquées dans la commande. 3.2 Manipulation avant de déplacer l’appareil, s’assurer que tous les panneaux sont bien fixés. -
Page 7: Installation De L'appareil
4. EMPLACEMENT DE L’INSTALLATION Vérifier que la base soutenant l’appareil est capable de supporter le poids en fonctionnement de l’unité. • Vérifier que la surface est celle indiquée pour l’appareil. • choisir un endroit libre de poussière et de décombres. •... -
Page 8: Distribution De Poids (Kg)
Manuel d’installation, fonctionneMent et entretien - ACVA / ACVBA 4.3 Distribution de poids (kg) MODÈLE 1001 1201 1002 1402 1502 2002 2302 2402 AVANT LA MISE EN MARCHE • Vérifier que toutes les connections électriques sont bien serrées. • Vérifier que tous les panneaux sont bien sujets avec des vis. •... -
Page 9: Limites De Fonctionnement
5.1 Limites de fonctionnement TEMP. AIR EXTÉRIEUR TEMP. AIR INTÉRIEUR TEMP. SÈCHE TEMP. HUMIDE TEMP. SÈCHE TEMP. HUMIDE CYCLE FROID ºC ºC ºC ºC standard Minimum Maximum CYCLE CHAUD ºC ºC ºC ºC standard Minimum Maximum les unités peuvent fonctionner jusqu’à une altitude max. de 1.500 mètres. Pour d’autres conditions, consulter. 5.2 Raccordement électriques l’alimentation électrique de l’unité... -
Page 10: Données Électriques
Manuel d’installation, fonctionneMent et entretien - ACVA / ACVBA 5.3 Données électriques MODÈLE 400-3+n 400-3+n 400-3+n 400-3+n 400-3+n alimentation (50 Hz) 9,27 Puissance totale absorbée froid 10,5 13,3 16,0 17,8 courant total absorbé froid 8,16 Puissance totale absorbée chaleur 11,8 14,7 15,8 courant total absorbé... -
Page 11: Drainage
5.4 Drainage le drainage intérieur (eau de condensation) a une connexion de 3/4“ gaz. • le diamètre de la ligne de drainage doit être égal ou plus grand que celui de connexion de l’unité, selon la • longueur et configuration du bâtiment. la ligne de drainage doit avoir une inclinaison minimale de 2% pour bien évacuer l’eau de condensation. -
Page 12: Donnees Techniques
Manuel d’installation, fonctionneMent et entretien - ACVA / ACVBA 6. DONNEES TECHNIQUES MODÈLE PUISSANCES Puissance frigorifique 12,5 14,4 18,9 19,6 Puissance calorifique 10,4 13,7 15,0 20,0 21,0 nombre de circuits frigorifiques RÉFRIGÉRANT type r410a Potentiel réchauffement global (Pca) 1725 charge (compris 5 m de lignes) COMPRESSEUR type rotativo... - Page 13 MODÈLE 1001 1201 1402 PUISSANCES Puissance frigorifique 22,7 24,2 30,1 34,9 37,8 Puissance calorifique 23,9 25,3 31,7 38,2 39,5 nombre de circuits frigorifiques RÉFRIGÉRANT type r410a Potentiel réchauffement global (Pca) 1725 charge (compris 5 m de lignes) 10,5 2 x 6,5 COMPRESSEUR type scroll...
- Page 14 Manuel d’installation, fonctionneMent et entretien - ACVA / ACVBA MODÈLE 1502 1602 2002 2302 2402 PUISSANCES Puissance frigorifique 43,4 50,2 63,1 73,6 78,5 Puissance calorifique 44,2 51,9 65,5 81,9 81,9 nombre de circuits frigorifiques RÉFRIGÉRANT type r410a Potentiel réchauffement global (Pca) charge (compris 5 m de lignes) 2 x 7,1...
-
Page 15: Dimensions
7. DIMENSIONS MODELÈS 351, 401, 501 VUE “A” VUE “B” VUE “C” “C” “B” “D” LÉGENDE 1. drainage extérieur ¾” mâle (acVBa). 2. drainage intérieur ¾” mâle. VUE EN PLAN 3. sectionneur général. “A” 4. entrée alimentation électrique. aa. Panneau d’accès. VUE “D”... - Page 16 Manuel d’installation, fonctionneMent et entretien - ACVA / ACVBA DIMENSIONS MODÈLES 701, 721, 751, 801 1130 VUE “A” VUE “B” VUE “C” “C” “D” “B” LÉGENDE 1. drainage extérieur ¾” mâle (acVBa). 2. drainage intérieur ¾” mâle. VUE EN PLAN 3.
- Page 17 DIMENSIONS MODÈLES 1001, 1201 VUE “A” VUE “B” VUE “C” “C” “D” “B” LÉGENDE 1. drainage extérieur ¾” mâle (acVBa). 2. drainage intérieur ¾” mâle. VUE EN PLAN 3. sectionneur général. “A” 4. entrée alimentation électrique. aa. Panneau d’accès. VUE “D” MODÈLE 1001 1700...
- Page 18 Manuel d’installation, fonctionneMent et entretien - ACVA / ACVBA DIMENSIONS MODÈLES 1402, 1502, 1602 2000 1746 VUE “A” VUE “B” VUE “C” “C” LÉGENDE “D” “B” 1. drainage extérieur ¾” mâle (acVBa). 2. drainage intérieur ¾” mâle. 3. sectionneur général. 4.
- Page 19 DIMENSIONS MODÈLES 2002, 2300, 2402 2600 2344 1102 1102 VUE “A” VUE “B” VUE “C” “C” “B” “D” LÉGENDE 1. drainage extérieur ¾” mâle (acVBa). 2. drainage intérieur ¾” mâle. 3. sectionneur général. 4. entrée alimentation électrique. aa. Panneau d’accès. VUE “D”...
-
Page 20: Charge De Refrigerant
Manuel d’installation, fonctionneMent et entretien - ACVA / ACVBA 8. CHARGE DE REFRIGERANT ATTENTION Ne pas utiliser de l’oxygène pour pressuriser lors de test de fuites, celui-ci réagit vio- lemment en contact avec l’huile et il peut causer une explosion, des blessures ou même la mort. -
Page 21: Entretien
9. ENTRETIEN ATTENTION Avant d’effectuer toute opération d’entretien il faut débrancher et bloquer le sec- tionneur général du système, afin d’éviter que les personnes non autorisés puissent brancher l’unité et provoquer des dommages personnelles. il est conseillé d’effectuer l’entretien toutes les 1000 heures de travail ainsi qu’à la fin de l’été. Batteries: au mois une fois par an, nettoyer les batteries de condensation avec de l’eau et du détergent et sé- •... -
Page 22: Annexe: Données De Sécurité R410A
Manuel d’installation, fonctionneMent et entretien - ACVA / ACVBA 10. ANNEXE: DONNÉES DE SÉCURITÉ R410A Données du liquide réfrigérant Données de sécurité: R410A Toxicite Basse En cas de contact avec la peau les éclaboussures de réfrigérant pourraient provoquer des brûlures de gel. en cas d’absorption par la peau, le risque de danger est très bas;... - Page 23 Mesures de prudence générales Éviter l’inhalation de vapeurs à haute concentration. la concentration dans l’atmosphère devrait être limitée aux valeurs minimales et main- tenue à des valeurs inférieures au seuil professionnel. Étant plus lourde que l’air, la vapeur se concentre au niveau le plus bas et dans des zo- nes restreintes. le système d’extraction doit intervenir en bas.
- Page 24 HITECSA AIRE ACONDICIONADO S.L. Unipersonal Masia torrents, 2 tel. 938 934 912 fax 938 939 615 08800 Vilanova i la Geltrú (Barcelone, espagne) www.hitecsa.com 201132...
