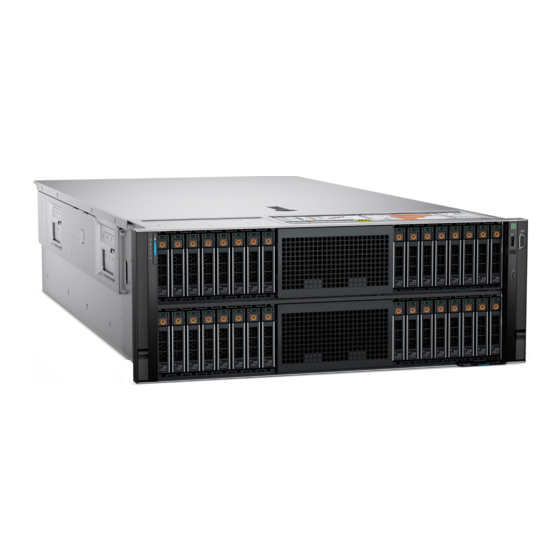

Page 1 Dell PowerEdge R960 Manuel d’installation et de maintenance Modèle réglementaire: E84S Type réglementaire: E84S001 Juin 2024 Rév. A04...
Page 2 Un AVERTISSEMENT signale un risque d’endommagement du matériel, de blessure corporelle, voire de décès. © 2023 Dell Inc. ou ses filiales. Tous droits réservés. Dell Technologies, Dell et les autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.
Page 3 Table des matières Chapitre 1: À propos du présent document..................8 Chapitre 2: Présentation du système Dell PowerEdge R960..............9 Vue avant du système................................. 10 Vue du panneau de configuration gauche........................13 Vue du panneau de configuration droit........................14 Vue arrière du système................................15 À l’intérieur du système............................... 19 Localisation du code de service express et du numéro de série...................
Page 4 BIOS du système................................51 Paramètres iDRAC.................................74 Paramètres de l’appareil..............................74 Paramètres du numéro de série........................... 74 Dell Lifecycle Controller..............................75 Gestion des systèmes intégrée............................ 75 Gestionnaire de démarrage..............................75 Démarrage PXE................................... 75 Chapitre 6: Validation du minimum pour le test POST et de la configuration de gestion des système..76 Configuration minimale pour l’auto-test au démarrage (POST)..................76...
Page 5 Installation du support de disque dur.........................100 Retrait d’un disque dur installé de son support......................101 Installation du disque dans le support de disque...................... 102 Retrait du cache de disque EDSFF E3.S........................103 Installation d’un cache de disque EDSFF E3.S......................104 Retrait du support de disque EDSFF E3.S........................105 Installation d’un support de disque EDSFF E3.S...................... 106 Retrait du disque EDSFF E3.S de son support......................107 Installation du disque EDSFF E3.S dans le support de disque................108 Fond de panier de disque..............................
Page 6 Retrait du module de refroidissement liquide direct (DLC) sur le module d’extension du processeur (PEM)..................................189 Installation du module de refroidissement liquide direct (DLC) sur le module d’extension du processeur (PEM)..................................194 Retrait du module de refroidissement liquide direct (DLC)..................198 Installation du module de refroidissement liquide direct (DLC)................202 Module d’extension de processeur..........................
Page 7 Codes des voyants du disque............................267 Codes des voyants LED des disques E3.S EDSFF......................268 Utilisation des diagnostics du système........................... 269 Diagnostics du système intégré Dell......................... 270 Chapitre 11: Obtention d’aide......................271 Informations sur le service de recyclage ou de fin de vie....................271 Contacter Dell Technologies.............................271 Accès aux informations sur le système en utilisant le Quick Resource Locator (QRL)..........
Page 8 À propos du présent document Ce document fournit une présentation du système, des informations sur l’installation et le remplacement des composants, les outils de diagnostic et les consignes à suivre pour installer certains composants. À propos du présent document...
Page 9 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
Page 10 Vue avant du système Figure 1. Vue avant d’un système à 32 disques de 2,5 pouces Figure 2. Vue avant du système de 24 disques de 2,5 pouces Présentation du système Dell PowerEdge R960...
Page 11 Figure 3. Vue avant d’un système à 16 disques de 2,5 pouces Figure 4. Vue avant d’un système à 8 disques de 2,5 pouces Figure 5. Vue avant du système à 16 disques EDSFF E3.S Présentation du système Dell PowerEdge R960...
Page 12 Si vous avez opté pour l’accès sécurisé par défaut à l’iDRAC, l’étiquette d’informations contient également le mot de passe sécurisé par défaut de l’iDRAC. REMARQUE : Pour plus d’informations sur les ports, les panneaux et les logements, consultez la section Caractéristiques techniques. Présentation du système Dell PowerEdge R960...
Page 13 à la section Codes d’indicateur de l’état de santé du système et de l’ID système. Voyant sans fil iDRAC Quick Indique si l’option iDRAC Quick Sync 2 sans fil est activée. Sync 2 (en option) La fonction Quick Sync 2 permet de gérer le système à l’aide Présentation du système Dell PowerEdge R960...
Page 14 Vous pouvez accéder à l’inventaire du système, aux journaux Dell Lifecycle Controller ou journaux système, à l’état d’intégrité du système, et également configurer l’iDRAC, le BIOS et les paramètres de mise en réseau.
Page 15 Port iDRAC direct Le port iDRAC Direct (USB micro-AB) permet d’accéder aux fonctionnalités USB (Micro-AB USB) micro-AB d’iDRAC Direct. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur . REMARQUE : Vous pouvez configurer l’iDRAC Direct en utilisant un câble USB- micro USB (type AB) que vous pouvez connecter à...
Page 16 15 secondes. Port Ethernet iDRAC9 dédié. Vous permet d’accéder à distance à l’iDRAC. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur . Port USB 3.0 Le port USB est à 9 broches et est compatible USB 3.0. Ce port permet de connecter des périphériques USB au système.
Page 17 Le port USB est à 4 broches et est compatible USB 2.0. Ce port permet de connecter des périphériques USB au système. Bouton d’identification du Le bouton d’identification du système (ID) est disponible à l’avant et à système (ID) l’arrière du système. Appuyez sur le bouton pour identifier un système dans Présentation du système Dell PowerEdge R960...
Page 18 15 secondes. Port Ethernet iDRAC9 dédié. Vous permet d’accéder à distance à l’iDRAC. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur . Port USB 3.0 Le port USB est à 9 broches et est compatible USB 3.0. Ce port permet de connecter des périphériques USB au système.
Page 19 5. Carte de montage pour carte d’extension 3 6. Blocs d’alimentation (PSU2 et PSU4) 7. Blocs d’alimentation (PSU1 et PSU3) 8. Carte de montage pour carte d’extension 1 9. Capot inférieur du carénage d’aération 10. Barre de support 11. Numéro de série express Présentation du système Dell PowerEdge R960...
Page 20 5. Carte de montage pour carte d’extension 4 6. Blocs d’alimentation (PSU2 et PSU4) 7. Blocs d’alimentation (PSU1 et PSU3) 8. Carte de montage pour carte d’extension 1 9. Capot supérieur du carénage d’aération du processeur graphique 10. Numéro de série express Présentation du système Dell PowerEdge R960...
Page 21 4. Carte de montage pour carte d’extension 4 5. Blocs d’alimentation (PSU2 et PSU4) 6. Blocs d’alimentation (PSU1 et PSU3) 7. Carte de montage pour carte d’extension 1 8. Carte système 9. Module d’extension de processeur (PEM) 10. Processeur 3 11. Numéro de série express Présentation du système Dell PowerEdge R960...
Page 22 4. Carte de montage pour carte d’extension 2 5. Support VGA 6. Blocs d’alimentation (PSU2 et PSU4) 7. Blocs d’alimentation (PSU1 et PSU3) 8. Carte de distribution d’alimentation (PDB) 9. Carte système 10. Processeur 1 11. Numéro de série express Présentation du système Dell PowerEdge R960...
Page 23 8. Blocs d’alimentation (PSU2 et PSU4) 9. Blocs d’alimentation (PSU1 et PSU3) 10. Carte de montage pour carte d’extension 1 11. Carte système 12. Module d’extension de processeur (PEM) 13. Module de refroidissement liquide du processeur 3 14. Numéro de série express Présentation du système Dell PowerEdge R960...
Page 24 3. Sockets de mémoire DIMM 4. Support VGA 5. Blocs d’alimentation (PSU2 et PSU4) 6. Blocs d’alimentation (PSU1 et PSU3) 7. Carte système 8. Module d’extension de processeur (PEM) 9. Module de refroidissement liquide du processeur 3 10. Numéro de série express Présentation du système Dell PowerEdge R960...
Page 25 NIC, l’adresse MAC, l’étiquette QRL, etc. Si vous avez opté pour l’accès par défaut sécurité à l’iDRAC, l’étiquette d’informations contient également le mot de passe par défaut sécurisé iDRAC. Si vous avez opté Présentation du système Dell PowerEdge R960...
Page 26 L’étiquette MEST (Mini Enterprise Service Tag) se trouve à l’arrière du système et inclut le numéro de série (ST) et le code de service express (Exp Svc Code). Le code de service express permet à Dell d’orienter les appels de support vers le technicien approprié.
Page 27 Figure 21. Informations de maintenance Figure 22. Informations sur la mémoire Présentation du système Dell PowerEdge R960...
Page 28 Figure 23. Présentation électrique Figure 24. Comportement du voyant LED Figure 25. Légende des icônes Présentation du système Dell PowerEdge R960...
Page 29 Figure 26. Configuration et disposition Figure 27. Configuration et disposition des disques EDSFF E3.S Figure 28. Tâches du système Présentation du système Dell PowerEdge R960...
Page 30 Pour obtenir des informations spécifiques sur les solutions de rail compatibles avec votre système, consultez le document Matrice de compatibilité rack et de dimensionnement des rails des systèmes Dell Enterprise. Ce document fournit les informations ci-dessous : ● Informations spécifiques sur les types de rails et leurs fonctionnalités ●...
Page 31 Caractéristiques techniques Les caractéristiques techniques et environnementales de votre système sont énoncées dans cette section. Sujets : • Dimensions du boîtier • Poids du système • Spécifications du processeur • Spécifications des blocs d’alimentation (PSU) • Caractéristiques techniques des ventilateurs •...
Page 32 Dimensions du boîtier Figure 32. Dimensions du boîtier Tableau 7. Dimensions du boîtier PowerEdge R960 Disques Pour toutes les 482,0 mm 444,0 mm 174,3 mm 36 mm 844,74 mm 847,195 mm configurations de (18,97 pouces) (17,48 pouces) (6,86 pouces) (1,41 pouce)Ave (33,25 pouces) (33,35 pouces) disques c panneau De l’oreille à la De l’oreille à la 22 mm paroi arrière poignée du bloc...
Page 33 Spécifications du processeur Tableau 9. Caractéristiques du processeur PowerEdge R960 Processeur pris en charge Nombre de processeurs pris en charge Intel® Xeon® Scalable Processors de 4e génération (SKU « H ») jusqu’à quatre Spécifications des blocs d’alimentation (PSU) Le système PowerEdge R960 prend en charge jusqu’à quatre blocs d’alimentation en CA ou CC. Tableau 10.
Page 34 Figure 33. Cordons d’alimentation du bloc d’alimentation Tableau 11. Cordons d’alimentation du bloc d’alimentation Format Sortie cordon d’alimentation 60 mm redondant 1 100 W CA 1 400 W CA 1 800 W CA 1 100 W -48 V CC LOTES APOW0097 86 mm redondant 2 400 W CA 2 800 W CA REMARQUE : Le cordon d’alimentation C19 associé au cordon d’alimentation du cavalier C20 à C21 peut être utilisé pour adapter le bloc d’alimentation de 2 800 W.
Page 35 à refroidissement par air et DLC. Systèmes d’exploitation pris en charge Le système PowerEdge R960 prend en charge les systèmes d’exploitation suivants : ● Canonical Ubuntu Server LTS ● Microsoft Windows Server avec Hyper-V ●...
Page 36 Spécifications de la batterie du système Le système PowerEdge R960 prend en charge une Pile bouton au lithium CR 2032 3 V. Caractéristiques des cartes de montage de cartes d’extension Le système PowerEdge R960 prend en charge jusqu’à 12 logements PCI Express (PCIe) Gen 5 (dix au format pleine hauteur et deux au format profil bas) sur la carte système.
Page 37 Spécifications de la mémoire Le système PowerEdge R960 prend en charge les spécifications de mémoire suivantes pour un fonctionnement optimisé. Tableau 14. Spécifications de la mémoire Double processeur Quatre processeurs Type de Capacité DIM Capacité Capacité Capacité Capacité Rangée DIMM module DIMM minimale du maximale du minimale du maximale du système...
Page 38 Dell > Parcourir tous les produits > Infrastructure > Infrastructure de datacenter > Adaptateurs et contrôleurs de stockage > Disques SSD Dell PowerEdge Express Flash NVMe PCIe > Sélectionnez ce produit > Documentation > Manuels et documents. Spécifications des ports et connecteurs Caractéristiques des ports USB...
Page 39 REMARQUE : Une carte LOM, une carte OCP ou les deux types de carte peuvent être installés dans le système. Caractéristiques du connecteur série Le système PowerEdge R960 prend en charge un connecteur série à carte (en option) de type DTE (Data Terminal Equipment) à 9 broches conforme à...
Page 40 Tableau 20. Spécifications de fonctionnement en continu pour ASHRAE A2 (suite) Température Spécifications Déclassement de l’altitude La température maximale est réduite de 1 °C/300 m (1,8 °F/984 pieds) au-dessus de 900 m opérationnelle (2 953 pieds). Tableau 21. Spécifications de fonctionnement en continu pour ASHRAE A3 Température Spécifications Opérations continues autorisées Plage de températures pour De 5 à...
Page 41 Tableau 25. Spécifications d’onde de choc maximale Onde de choc maximale Spécifications En fonctionnement Six chocs consécutifs de 6 G en positif et en négatif sur les axes x, y et z pendant un maximum de 11 ms. Stockage Six chocs consécutifs sur les axes x, y et z positifs et négatifs (une impulsion de chaque côté...
Page 42 Tableau des restrictions thermiques Tableau 28. Tableau du processeur et du dissipateur de chaleur Dissipateur de chaleur TDP du processeur Dissipateur de chaleur STD ≤ 185 W HSK Type L ≥ 195 W Tableau 29. Référence des libellés Étiquette Description Ventilateur standard Dissipateur de chaleur Demi-hauteur Profil bas Hauteur standard...
Page 43 Tableau 30. Matrice des restrictions thermiques pour des configurations avec refroidissement par air (suite) 8 disques 16 disques 24 disqu 32 disqu 16 disqu 16 disqu SAS de 8 disques SAS de es SAS es SAS 2,5 pouces 2,5 pouces NVMe Configuration EDSFF + 16 disqu EDSFF de + 8 disques 2,5 pou 2,5 pou E3.S 2,5 pouce NVMe de 2,5 pou...
Page 44 Tableau 31. Tableau des restrictions thermiques pour les configurations de refroidissement liquide direct 16 disq SAS de 8 disques 24 disq 32 disq 2,5 pou 16 disq SAS de 16 disque 8 disque 2,5 pouce NVMe s SAS de Configuration SAS de + 8 dis SAS de s + 16 dis EDSFF E3 2,5 pouc 2,5 pou ques 2,5 pou ques...
Page 45 Quatre blocs d’alimentation sont obligatoires en mode redondant. En cas de défaillance du bloc d’alimentation, les d’alimentation performances du système peuvent être réduites. carte PCIe Les cartes de périphériques non homologuées par Dell et les cartes de périphériques supérieures à 25 W ne sont pas prises en charge. Processeur Non pris en charge...
Page 46 Installation et configuration initiales du système Cette section décrit les tâches à effectuer lors de l’installation et la configuration initiales du système Dell. La section suivante présente les étapes générales pour configurer le système, ainsi que les guides de référence pour obtenir des informations détaillées.
Page 47 > OpenManage Deployment Toolkit. iDRAC Direct Guide de l’utilisateur de l’Integrated Dell Remote Access Controller sur ou pour un guide de l’utilisateur de l’Integrated Dell Remote Access Controller spécifique au système, accédez à > page Support produit de votre système > Documentation.
Page 48 Supported Operating Systems for Dell PowerEdge systems (Systèmes d’exploitation supportés par les systèmes Dell PowerEdge). Options de téléchargement des pilotes et du firmware Vous pouvez télécharger le firmware depuis le site de support Dell. Pour plus d’informations sur le firmware de téléchargement, consultez la section Téléchargement des pilotes et du firmware.
Page 49 Assurez-vous d’effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel. Étapes 1. Rendez-vous sur . 2. Saisissez l’étiquette de service du système dans le champ Saisir une étiquette de service, un identifiant de produit Dell ou un modèle, puis appuyez sur Entrée. REMARQUE : Si vous ne disposez pas du numéro de série, cliquez sur Parcourir tous les produits et accédez à...
Page 50 Options permettant de gérer les applications pré-système d’exploitation Vous pouvez utiliser l’une des options suivantes pour gérer les applications pré-système d’exploitation : ● Configuration du système ● Dell Lifecycle Controller ● Gestionnaire de démarrage ● Preboot Execution Environment (Environnement d’exécution de préamorçage, PXE) Sujets : •...
Page 51 Tableau 38. Menu principal de la configuration du système (suite) Option Description activer ou désactiver de nombreux paramètres iDRAC à l’aide de l’utilitaire iDRAC Settings (Paramètres iDRAC). Pour plus d’informations sur cet utilitaire, voir . Paramètres de l’appareil Permet de configurer les paramètres des appareils tels que les contrôleurs de stockage ou les cartes réseau.
Page 52 Spécifiez le pourcentage FRM à l’aide de la fonctionnalité Taille de la mémoire en mode résistance aux pannes[%]. Lorsque l’option Dell NUMA Fault Resilient Mode (FRM) est activée, un pourcentage de la mémoire installée dans chaque nœud NUMA est configuré...
Page 53 Tableau 41. Détails de l’écran Paramètres de la mémoire (suite) Option Description Taille de la mémoire [%] du mode Résistance aux Sélectionnez pour définir le pourcentage de la taille de la mémoire devant être pannes utilisé par le mode Résistance aux pannes lorsqu’il est sélectionné dans le mode de fonctionnement de la mémoire.
Page 54 Tableau 42. Détails des paramètres du processeur (suite) Option Description Désactivé, le BIOS n’affiche qu’un processeur logique par cœur. Par défaut, cette option est définie sur Activé. Vitesse d’interconnexion des processeurs Permet de régler la fréquence des liaisons de communication entre les processeurs du système.
Page 55 Permutation circulaire. L’option linéaire prend en charge l’énumération des cœurs du secteur, tandis que l’option Permutation circulaire prend en charge l’énumération des cœurs optimisée par Dell. Clustering basé sur UMA Ce champ en lecture seule s’affiche sous forme de Quadrant , lorsque Sub NUMA Cluster est désactivé...
Page 56 Par défaut, cette option est définie sur 0. Saisissez une valeur comprise entre 0 et 12 bins. La valeur saisie diminue la fréquence de la technologie de mise à l’échelle de Dell AVX lorsque la fonction Turbo contrôlé par Dell est activée. Mode Optimiseur Permet d’activer ou de désactiver les performances du processeur.
Page 57 Tableau 42. Détails des paramètres du processeur (suite) Option Description Prérécupération sans base d’accueil Cette option permet à l’unité de cache de données (DCU) L1 d’effectuer une prérécupération, lorsque les mémoires tampons de remplissage sont saturées. Mappage automatique aux paramètres par défaut du matériel. Par défaut, cette option est définie sur Auto. Fréquence RAPL hors cœurs Ce paramètre contrôle si le répartiteur RAPL (Running Average Power Limit) est activé...
Page 58 Pilote NVMe du BIOS Permet de définir le type de lecteur pour démarrer le disque NVMe. Les options disponibles sont les suivantes : Disques qualifiés par Dell et Tous les disques. Par défaut, cette option est définie sur Disques qualifiés par Dell. Paramètres de démarrage Vous pouvez utiliser l’écran Boot Settings (Paramètres de démarrage) pour régler le mode de démarrage sur BIOS ou UEFI UEFI.
Page 59 ○ Sécurité renforcée (par exemple, Secure Boot UEFI). ○ Temps d’amorçage plus rapide. REMARQUE : Vous devez utiliser uniquement le mode d’amorçage UEFI pour démarrer à partir des lecteurs NVMe. ● BIOS : Le mode d’amorçage du BIOS est le mode d’amorçage hérité. Il est maintenu pour une compatibilité descendante. Pour afficher l’écran Paramètres d’amorçage, mettez le système sous tension, appuyez sur la touche F2, puis cliquez sur Menu principal de configuration du système >...
Page 60 1. Dans le Menu principal de configuration du système, cliquez sur Paramètres de démarrage et sélectionnez Mode de démarrage. 2. Sélectionnez le mode de démarrage UEFIsouhaité pour démarrer le système. PRÉCAUTION : changer le mode de démarrage peut empêcher le démarrage du système si le système d’exploitation n’a pas été...
Page 61 Ce champ spécifie le nom du NQN hôte de NVMe-oF. L’entrée autorisée est au format suivant : nqn.yyyy-mm.<Nom de domaine réservé> :<Chaîne unique>. Laissez-le vide pour utiliser la valeur générée par le système au format suivant: nqn.1988-11.com.dell :<Nom du modèle>.<Numéro du modèle>.<Numéro de service>. ID hôte NVMe-oF Ce champ spécifie une valeur de 16 octets de l’ID de l’hôte NVMe-oF qui...
Page 62 Tableau 51. Description des Paramètres du périphérique HTTP n (suite) Option Description Configuration automatique Permet d’activer ou de désactiver la configuration automatique IPv6 pour l’appareil HTTP. Lorsqu’elle est activée, l’adresse IPv6 et la passerelle sont récupérées à partir du mécanisme de configuration automatique. Longueur du préfixe longueur du préfixe IPv6 (0-127) pour ce périphérique HTTP.
Page 63 Tableau 55. Paramètres n sous-système NVMe-oF Option Description Interface Interface NIC utilisée pour les connexions NVMe-oF. Par défaut, cette option est définie sur Partition 1 du port 1 de la carte NIC intégrée 1. Type de transport Ce champ définit la valeur du type de transport pour la connexion NVMe-oF. Par défaut, cette option est définie sur TCP.
Page 64 Tableau 56. Détails de l’écran Périphériques intégrés (suite) Option Description Tous les ports désactivés, tous les ports USB avant et arrière sont désactivés ; si vous sélectionnez Tous les ports désactivés (Dynamique), tous les ports USB avant et arrière sont désactivés pendant le test POST et les ports avant peuvent être activés ou désactivés de manière dynamique par un utilisateur autorisé...
Page 65 Tableau 56. Détails de l’écran Périphériques intégrés (suite) Option Description le seul moyen d’affichage dans le système (autrement dit, aucune carte graphique supplémentaire n’est installée), alors le contrôleur vidéo intégré est automatiquement utilisé comme affichage principal, même si le paramètre Contrôleur vidéo intégré est défini sur Désactivé.
Page 66 Tableau 57. Détails de l’écran Communications série Option Description Communications série Active les options de communication série. Désactive les périphériques de communication série (périphérique série 1 et périphérique série 2) dans le BIOS. La redirection de la console BIOS peut également être activée et l’adresse du port peut être indiquée.
Page 67 Tableau 58. Description des Paramètres du profil système Option Description Profil système Permet de définir le profil du système. Si vous définissez l’option Profil du système sur un mode autre que Performances par watt (DAPC), le BIOS définit automatiquement le reste des options. Vous ne pouvez que modifier le reste des options si le mode est défini sur Personnalisé.
Page 68 Tableau 58. Description des Paramètres du profil système (suite) Option Description REMARQUE : Lorsque États C est défini sur Activé dans le mode Personnalisé, la modification du paramètres Moniteur/Mwait n’a aucune incidence sur l’alimentation ou les performances du système. Profil de charge de travail L’option permet à...
Page 69 Tableau 60. Informations de sécurité du module TPM 2.0 (suite) Option Description Information Indique le type de module de plate-forme sécurisé. s TPM Indique la version du firmware du TPM. Firmware Hiérarchie Active, désactive ou efface les hiérarchies de stockage et de validation. Lorsque cette option est définie sur Activé, les du TPM hiérarchies de stockage et de validation peuvent être utilisées.
Page 70 Tableau 61. Détails de l’écran Sécurité des systèmes (suite) Option Description Intel(R) SGX Permet d’activer ou de désactiver l’option Intel Software Guard Extension (SGX). Pour activer l’option Intel SGX, le processeur doit être doté d’une prise en charge de la fonction SGX. La population de la mémoire doit être compatible (au minimum 8 x DIMM1 identiques à DIMM8 par socket d’UC, pas de prise en charge avec la configuration de mémoire permanente).
Page 71 Tableau 61. Détails de l’écran Sécurité des systèmes (suite) Option Description Ci-dessous figurent des informations détaillées sur les différents modes de démarrage disponibles dans l’option Mode Secure Boot. User Mode En mode utilisateur, PK doit être installé, et le BIOS effectue vérification de signature sur objets de stratégie programmatique tente de les mettre à...
Page 72 Un message vous invite à ressaisir le mot de passe du système. 5. Entrez à nouveau le mot de passe du système, puis cliquez sur OK. 6. Dans le champ Setup Password (configurer le mot de passe), saisissez votre mot de passe système, puis appuyez sur Entrée ou Tabulation.
Page 73 REMARQUE : Si vous modifiez le mot de passe du système et/ou de configuration, un message vous invite à ressaisir le nouveau mot de passe. Si vous supprimez le mot de passe du système et/ou de configuration, un message vous invite à confirmer la suppression.
Page 74 L’accès à certaines fonctions des paramètres iDRAC exige une mise à niveau vers la licence iDRAC Enterprise. Pour plus d’informations sur l’utilisation de l’iDRAC, voir le Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur du contrôleur Integrated Dell Remote Access Controller) sur .
Page 75 UEFI (Unified Extensible Firmware Interface) intégrées du système Dell. Gestion des systèmes intégrée Le Dell Lifecycle Controller offre une gestion avancée des systèmes intégrés tout au long du cycle de vie du système. Le Dell Lifecycle Controller est démarré pendant la séquence de démarrage et fonctionne indépendamment du système d’exploitation.
Page 76 ● Carte système + carte LOM/OCP + carte RIO Validation de la configuration La nouvelle génération de systèmes Dell offre une flexibilité accrue d’interconnexion et des fonctionnalités avancées de gestion iDRAC pour collecter des informations de configuration système précises et signaler des erreurs de configuration.
Page 77 Tableau 65. Erreur de validation de la configuration (suite) Erreur Description Cause possible et Exemple recommandations Configuration Le contrôleur iDRAC a trouvé un Câble, périphérique ou Configuration manquante : adaptateur manquante élément de configuration manquant dans la composant manquant ou PERC/HBA avant de carte correspondance la plus proche détectée.
Page 78 Tableau 67. Message d’erreur HWC8011 (suite) Code d’erreur HWC8011 2. Assurez-vous que la connexion des câbles et le positionnement des composants sont corrects. Si le problème persiste, contactez le prestataire de services. Catégorie Intégrité du système (HWC = Configuration matérielle) Gravité Critique Validation du minimum pour le test POST et de la configuration de gestion des système...
Page 79 Installation et retrait de composants du système Sujets : • Consignes de sécurité • Avant d’intervenir à l’intérieur de votre système • Après une intervention à l’intérieur de votre système • Outils recommandés • Panneau avant (en option) • Capot du système •...
Page 80 Étapes 1. Mettez hors tension le système et les périphériques qui y sont connectés. 2. Débranchez la prise électrique du système et déconnectez les périphériques. 3. Le cas échéant, retirez le système du rack. Pour plus d’informations, voir le Guide d’installation des rails associé à chaque solution de rails sur la page des Manuels PowerEdge. 4.
Page 81 REMARQUE : La clé du panneau est incluse dans le package du panneau d’écran LCD. Étapes 1. Déverrouillez le panneau. 2. Appuyez sur le bouton d’éjection et tirez sur l’extrémité gauche du panneau. 3. Décrochez l’extrémité droite et retirez le panneau. Figure 34.
Page 82 Figure 35. Installation du panneau avant avec l’écran LCD Capot du système Retrait du capot du système Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Mettez hors tension le système et les périphériques qui y sont connectés. 3.
Page 83 Figure 36. Retrait du capot du système Étapes suivantes Remettez en place le capot du système. Installation du capot du système Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 84 Figure 37. Installation du capot du système Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Barre de support Retirez la barre de support Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 85 Figure 38. Retrait de la barre de support avec cartes de montage demi-longueur Figure 39. Retrait de la barre de support avec cartes de montage pleine longueur Étapes suivantes Replacez la barre de support. Installation et retrait de composants du système...
Page 86 Installation de la barre de support Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Étapes 1. Abaissez et alignez les languettes de la barre de support avec les fentes de guidage situées sur le système. 2.
Page 87 Figure 41. Installation de la barre de support avec cartes de montage pleine longueur Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Ventilateurs de refroidissement Retrait de l’assemblage du bâti du ventilateur Prérequis 1.
Page 88 Figure 42. Retrait de l’assemblage du bâti du ventilateur Étapes suivantes Remettez en place l’assemblage du bâti du ventilateur. Installation d’un assemblage de bâti de ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. PRÉCAUTION : Vérifiez que les câbles à...
Page 89 Figure 43. Installation d’un assemblage de bâti de ventilateur Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait d’un ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 90 Étapes suivantes Remplacement d’un ventilateur. Installation d’un ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Étapes Alignez et abaissez le ventilateur dans son assemblage jusqu’à ce qu’il s’enclenche. Figure 45.
Page 91 Carénages à air Retrait du capot supérieur du carénage d’aération Prérequis PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d’aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu’une perte de données. système 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 92 Étapes Alignez les languettes du capot supérieur avec les fentes situées sur le carénage d’aération et abaissez le capot supérieur jusqu’à ce qu’il soit bien en place. Figure 47. Installation du capot supérieur du carénage d’aération Étapes suivantes Installez la barre de support.
Page 93 Figure 48. Retrait du carénage d’aération Étapes suivantes Replacez le carénage d’aération. Installation du carénage d’aération Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 94 Figure 49. Installation du carénage d’aération Étapes suivantes Installez l’assemblage du bâti du ventilateur. Installez le capot supérieur du carénage d’aération. Installez la barre de support. 4. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
Page 95 Figure 50. Retrait du carénage d’aération du processeur graphique Étapes suivantes Réinstallez le carénage d’aération du processeur graphique. Installation du carénage d’aération du processeur graphique Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 96 Figure 51. Installation du carénage d’aération du processeur graphique Étapes suivantes Installez les cartes de montage pour carte d’extension pleine longueur. Installez l’assemblage du bâti du ventilateur. Installez le capot supérieur du carénage d’aération. Installez la barre de support. 5. Suivez la procédure décrite dans la section Après une intervention à...
Page 97 Figure 52. Retrait du carénage d’aération de la carte de montage Étapes suivantes Remettez en place le carénage d’aération carte de la montage. Installation du carénage d’aération de la carte de montage Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 98 Figure 53. Installation du carénage d’aération de la carte de montage Étapes suivantes Installez les cartes de montage pour carte d’extension installez la carte de montage pour carte d’extension pleine longueur. 2. En cas de retrait, installez le carénage d’aération. Installez l’assemblage du bâti du ventilateur.
Page 99 Figure 54. Retrait d’un cache de disque Étapes suivantes Remettez en place le cache de disque. Installation d’un cache de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant.
Page 100 PRÉCAUTION : Avant de retirer ou d’installer un disque alors que le système fonctionne, consultez la documentation de la carte du contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui permet de prendre en charge le retrait et l’installation à chaud de disques. PRÉCAUTION : Pour éviter toute perte de données, assurez-vous que votre système d’exploitation prend en charge l’installation de disques.
Page 101 PRÉCAUTION : Lorsqu’un disque remplaçable à chaud est installé et que le système est mis sous tension, le disque commence automatiquement à se reconstruire. Assurez-vous que le disque de remplacement est vide ou contient des données que vous souhaitez écraser. Les éventuelles données présentes sur le disque de remplacement sont immédiatement perdues après l’installation du disque.
Page 102 Figure 58. Retrait d’un disque dur installé de son support Étapes suivantes Installez le disque dans le support de disque. Installation du disque dans le support de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. Retrait d’un cache de disque Retrait d’un support de disque.
Page 103 Figure 59. Installation d’un disque dans un support de disque Étapes suivantes Installez un support de disque dur. Retrait du cache de disque EDSFF E3.S Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant.
Page 104 Figure 60. Retrait du cache de disque EDSFF E3.S Étapes suivantes Remettez le cache de disque EDSFF E3.S en place. Installation d’un cache de disque EDSFF E3.S Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant.
Page 105 Figure 61. Installation d’un cache de disque EDSFF E3.S Étapes suivantes 1. S’il a été retiré, installez le panneau avant. Retrait du support de disque EDSFF E3.S Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. Retirez le panneau avant. 3. Préparez le retrait du disque à l’aide du logiciel de gestion. Si le disque est en ligne, le voyant d’activité/de panne vert clignote lors de la procédure de sa mise hors tension.
Page 106 Figure 62. Retrait du support de disque EDSFF E3.S Étapes suivantes Remettez en place le disque EDSFF E3.S ou le cache de disque EDSFF E3.S. Installation d’un support de disque EDSFF E3.S Prérequis PRÉCAUTION : Avant de retirer ou d’installer un disque alors que le système fonctionne, consultez la documentation de la carte contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui permet de prendre en charge le retrait et l’installation de disques.
Page 107 Figure 63. Installation d’un support de disque EDSFF E3.S Étapes suivantes Installez le panneau avant. Retrait du disque EDSFF E3.S de son support Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. Retirez un support de disque EDSFF E3.S. Étapes 1. À l’aide d’un tournevis Torx n° 6, retirez les vis des rails du support de disque. 2.
Page 108 Figure 64. Retrait du disque EDSFF E3.S de son support Étapes suivantes Installez un disque EDSFF E3.S dans son support. Installation du disque EDSFF E3.S dans le support de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. Retirez un cache de disque EDSFF E3.S retirez un support de disque EDSFF E3.S.
Page 109 Figure 65. Installation du disque EDSFF E3.S dans le support de disque Étapes suivantes Installez un support de disque dur. Fond de panier de disque Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Fond de panier de disque Voici les fonds de panier de disques pris en charge selon la configuration de votre système : Tableau 68.
Page 110 Figure 66. Fond de panier pour 8 disques NMVe 2,5 pouces 1. BP_PWR_CTRL 2. BP_DST_SA1 (PERC au fond de panier) 3. BP_PWR_1 (câbles d’alimentation et de transmission du fond de panier à la carte système) Figure 67. Fond de panier de 8 disques durs SAS ou SATA de 2,5 pouces 1.
Page 111 11. BP_PWR_1 12. BP_DST_PA2 (connecteur PCIe/NVMe) 13. BP_DST_PB1 (connecteur PCIe/NVMe) 14. BP_DST_PA1 (connecteur PCIe/NVMe) Figure 69. Fond de panier pour disque NVMe EDSFF E3.S 1. BP_PWR_CTRL 2. BP_PWR_1 (câble d’alimentation du fond de panier à la carte système) 3. BP_PB2 (connecteur PCIe/NVMe) 4.
Page 112 Figure 70. Retrait du fond de panier de disque Étapes suivantes Remettez en place le fond de panier de disques. Installation du fond de panier de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 113 2. Faites glisser le fond de panier de disques dans les guides et abaissez-le jusqu’à ce que la patte de dégagement bleue s’enclenche. Figure 71. Installation du fond de panier de disque Étapes suivantes 1. Connectez les câbles du fond de panier de disques aux connecteurs de la carte système et du fond de panier. 2.
Page 114 REMARQUE : Assurez-vous que vous prenez note du routage des câbles lorsque vous les retirez de la carte système. Acheminez correctement les câbles lorsque vous les remplacez pour éviter qu’ils ne soient coincés ou écrasés. Étapes 1. Appuyez sur les languettes pour dégager le support de câble de paroi latérale. REMARQUE : Retirez les câbles du support de câbles de la paroi latérale et observez le routage des câbles.
Page 115 Étapes 1. Alignez les fentes de guidage du support de paroi latérale sur les guides du système et faites glisser l’ensemble jusqu’à ce qu’il soit correctement positionné. REMARQUE : Acheminez correctement les câbles à travers le support de câbles de la paroi latérale pour éviter qu’ils ne soient coincés ou écrasés.
Page 116 Routages de câbles Figure 74. Configuration 0 : câbles UPI REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 69. Câbles UPI Commande À UPI1 (connecteur de transmission UPI sur la carte UPI8 (connecteur de transmission UPI sur le système) module PEM) UPI2 (connecteur de transmission UPI sur la carte...
Page 117 Figure 75. Configuration 1 : 8 disques SAS/SATA de 2,5 pouces avec fPERC 11 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 70. 8 disques SAS/SATA de 2,5 pouces avec fPERC 11 Commande À SL1_CPU2_PA1 (connecteur de transmission sur la CTRL_DST_PA1 (connecteur d’entrée du carte système) fPERC)
Page 118 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 71. 16 disques SAS/SATA de 2,5 pouces avec fPERC 11 Commande À SL1_CPU2_PA1 (connecteur de transmission sur la CTRL_DST_PA1 (connecteur d’entrée du carte système) fPERC) SIG_PWR_1 (connecteur d’alimentation de la carte BP_PWR_1 (connecteur d’alimentation du...
Page 119 Figure 78. Configuration 4 : 16 disques SAS/SATA de 2,5 pouces + 8 disques NVMe de 2,5 pouces avec fPERC 11 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 73. 16 disques SAS/SATA de 2,5 pouces + 8 disques NVMe de 2,5 pouces avec fPERC 11 Commande À...
Page 120 Figure 79. Configuration 5 : 16 disques SAS/SATA de 2,5 pouces + 8 disques NVMe de 2,5 pouces avec fPERC 12 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 74. 16 disques SAS/SATA de 2,5 pouces + 8 disques NVMe de 2,5 pouces avec fPERC 12 Commande À...
Page 121 Figure 80. Configuration 6 : 32 disques SAS/SATA de 2,5 pouces avec fPERC 11 (baie inférieure) Figure 81. Configuration 6 : 32 disques SAS/SATA de 2,5 pouces avec fPERC 11 (baie supérieure) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 75.
Page 122 Tableau 75. 32 disques SAS/SATA de 2,5 pouces avec fPERC 11 sur les baies supérieures et inférieures (suite) Commande À SIG_PWR_1 (connecteur d’alimentation de la carte BP_PWR_1 (connecteur d’alimentation du fond système) de panier) SIG_PWR_2 (connecteur d’alimentation de la carte BP_PWR_1 (connecteur d’alimentation du fond système) de panier) SL1_CPU2_PA1 (connecteur de transmission sur la...
Page 123 Figure 83. Configuration 7 : 32 disques SAS/SATA de 2,5 pouces avec fPERC 12 (baie supérieure) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 76. 32 disques SAS/SATA de 2,5 pouces avec fPERC 12 sur les baies supérieures et inférieures Commande À...
Page 124 Figure 84. Configuration 8 : 24 disques passifs de 2,5 pouces (NVMe Gen4) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 77. 24 disques passifs 2,5 pouces (NVMe Gen4) Commande À SL12_CPU4_PA1 (connecteur de signal du BP_DST_PA1 (connecteur de transmission du module PEM) fond de panier)
Page 125 Tableau 77. 24 disques passifs 2,5 pouces (NVMe Gen4) (suite) Commande À SL5_CPU1_PB3 (connecteur de transmission sur la BP_DST_PB4 (connecteur de transmission du carte système) fond de panier) SL6_CPU1_PA4 (connecteur de transmission sur la BP_DST_PA5 (connecteur de transmission du carte système) fond de panier) Figure 85.
Page 126 Figure 86. Configuration 10 : configuration de la carte de montage scale-out Tableau 79. Configuration de la carte de montage scale-out Commande À Carte de montage 1C SL25_CPU3_P10 (connecteur de signal du module PEM) Carte de montage 3B SL24_CPU3_PB9 (connecteur de signal du module PEM) SL23_CPU3_PA9 (connecteur de signal du module PEM) SL20_CPU4_PB6 (connecteur de signal du module PEM)
Page 127 Figure 87. Configuration 11 : configuration maximale de la carte de montage d’E/S Tableau 80. Configuration maximale de la carte de montage d’E/S Commande À Carte de montage 1B SL25_CPU3_P10 (connecteur de signal du module PEM) SL5_CPU1_PB3 (connecteur de transmission sur la carte système) SL4_CPU1_PA3 (connecteur de transmission sur la carte système) Carte de montage 2...
Page 128 Tableau 80. Configuration maximale de la carte de montage d’E/S (suite) Commande À SL7_CPU1_PA5 (connecteur de transmission sur la carte système) Figure 88. Configuration 12 : configuration de carte de montage compatible avec le processeur graphique Tableau 81. Configuration de la carte de montage compatible avec le processeur graphique Commande À...
Page 129 Figure 89. Configuration 13 : 16 disques NVMe EDSFF E3.S REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 82. 16 disques NVMe EDSFF E3.S Commande À SL13_CPU4_PB1 (connecteur de signal du BP_DST_PA1 (connecteur de transmission du module PEM) fond de panier) SL14_CPU4_PA2 (connecteur de signal du...
Page 130 Figure 90. 16 disques NVMe EDSFF E3. S + 8 disques SAS/SATA de 2,5 pouces avec fPERC 11 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 83. 16 disques NVMe EDSFF E3. S + 8 disques SAS/SATA de 2,5 pouces avec fPERC 11 Commande À...
Page 131 Module PERC Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait du module PERC avant de montage arrière Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 132 Retirez l’assemblage du bâti du ventilateur. 6. Si nécessaire, retirez le carénage d’aération retirez le carénage d’aération du processeur graphique. 7. Débranchez les câbles, observez le routage des câbles. REMARQUE : Pour plus d’informations, consultez la section Routages de câbles. 8.
Page 133 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez le panneau avant. Retirez les disques EDSFF E3.S. Retirez la barre de support. Retirez le capot supérieur du carénage d’aération. Retirez l’assemblage du bâti du ventilateur.
Page 134 Retirez l’assemblage du bâti du ventilateur. 8. Si nécessaire, retirez le carénage d’aération retirez le carénage d’aération du processeur graphique. 9. Débranchez les câbles, observez le routage des câbles. REMARQUE : Pour plus d’informations, consultez la section Routages de câbles. Retirez le module PEM.
Page 135 Mémoire système Instructions relatives à la mémoire système Le système PowerEdge R960 prend en charge les modules DIMM DDR5 à registres (RDIMM). La mémoire système est organisée en huit canaux par processeur (deux sockets de mémoire par canal), 16 sockets de mémoire par processeur et 64 sockets de mémoire par système (32 sockets sur la carte système et le module PEM) par système. Figure 95.
Page 136 Figure 96. Canaux de mémoire sur la carte du module d’extension de processeur (PEM) Les canaux de mémoire sont répartis comme suit : Tableau 84. Canaux de mémoire Processeu Canal A Canal B Canal C Canal D Canal E Canal F Canal G Canal H Processeur Logement Logements Logements Emplacement Logements A4 Emplaceme...
Page 137 Tableau 85. Tableau des mémoires prises en charge (suite) Type de Rang Capacité Tension nominale Vitesse de fonctionnement module DIMM et vitesse de la 1 barrette DIMM 2 barrettes DIMM mémoire DIMM par canal (DPC) par canal (DPC) 8 R 256 Go DDR5 (1,1 V), 4 800 MT/s 4 400 MT/s 4 800 MT/s REMARQUE : Le processeur peut réduire les performances de la vitesse nominale des barrettes DIMM.
Page 138 PRÉCAUTION : Ne tenez les modules de mémoire que par les bords de la carte, en veillant à ne pas toucher le milieu du module de mémoire ou les contacts métalliques. 3. Soulevez le module de mémoire pour le retirer du système. Figure 97.
Page 139 PRÉCAUTION : Pour éviter d’endommager le module de mémoire ou le socket de module de mémoire au cours de l’installation, ne tordez pas ou ne pliez pas le module de mémoire ; insérez les deux extrémités du module de mémoire en même temps. REMARQUE : La clé...
Page 140 Cartes d’extension et cartes de montage pour cartes d’extension REMARQUE : Lorsqu’une carte d’extension n’est pas prise en charge ou est manquante, l’iDRAC et Lifecycle Controller consigne un événement. Cela n’empêche pas le démarrage de votre système. Toutefois, en cas de pause F1/F2 accompagnée d’un message d’erreur, consultez la section Dépannage des cartes d’extension du Guide de dépannage des serveurs PowerEdge à...
Page 141 Figure 100. Connecteurs de logement de carte de montage pour carte d’extension sur la carte du module d’extension de processeur (PEM) 1. Logement de carte de montage 4A/4B/4C 2. Logement de carte de montage 1A/1B/1C 3. Logement de câble de carte de montage 2 / logement de câble 4.
Page 142 Figure 101. Carte de montage 1A (pleine longueur) 1. Logement 1 2. Logement 3 Figure 102. Carte de montage 1B 1. Logement 1 2. Logement 2 3. Logement 3 Installation et retrait de composants du système...
Page 143 Figure 103. Carte de montage 1C 1. Logement 1 2. Logement 3 Figure 104. Carte de montage 2 1. Logement 4 2. Logement 9 Installation et retrait de composants du système...
Page 144 Figure 105. Carte de montage 3A (pleine longueur) 1. Logement 6 2. Logement 8 Figure 106. Carte de montage 3B 1. Logement 5 2. Logement 6 3. Logement 7 4. Logement 8 Installation et retrait de composants du système...
Page 145 Figure 107. Carte de montage 4A (pleine longueur) 1. Logement 10 2. Logement 11 Figure 108. Carte de montage 4B 1. Logement 10 2. Logement 11 3. Logement 12 Installation et retrait de composants du système...
Page 146 Figure 109. Carte de montage 4C 1. Logement 10 2. Logement 11 REMARQUE : Les logements de carte d’extension ne sont pas échangeables à chaud. Le tableau suivant présente des consignes d’installation des cartes d’extension afin d’assurer une installation et un refroidissement corrects. Il convient d’installer d’abord, dans le logement indiqué, les cartes d’extension dont le niveau de priorité est le plus élevé. Toutes les autres cartes d’extension doivent être installées selon leur ordre de priorité...
Page 147 Tableau 86. Configurations de cartes de montage pour carte d’extension (suite) Configurations Cartes de Logements PCIe Format Processeur de Bande passante montage pour contrôle électrique/ carte d’extension connecteur physique du logement Hauteur standard Processeur 3 PCIe Gen5 x16 (connecteur x16) Hauteur standard Processeur 1 PCIe Gen5 x16 (connecteur x16)
Page 148 Broadcom (OCP : 10 Gb) 2P, V2 Broadcom (OCP : 1 Gb) 4P, V2 Intel (OCP : 10 Gb) 4P, V2 Intel (OCP : 10 Gb) 2P, V2 Foxconn (BOSS-N1, Monolithic) Dell (carte LOM) 1GX2, V2, 16G Foxconn (PERC avant) H965i Foxconn (PERC avant) HBA465i Foxconn (PERC avant) H755 Foxconn (PERC avant) H355 Mellanox (NIC : NDR400) FH, 1P, OSF...
Page 149 Tableau 87. Configuration 0-1 : R1C + R4C (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (HBA : FC32) FH, 2P,SPDM 3, 10, 11 Broadcom (HBA : FC64) FH, 2P,SPDM 3, 10, 11 Broadcom (carte NIC: 10 Gb) DP, 57416, FH 1, 3, 11 Broadcom (NIC : 100 Gb) FH, 2P, Q56 1, 3, 10, 11 Intel (NIC : 100 Gb) FH, 2P, Q28 1, 3, 10, 11...
Page 150 Broadcom (OCP : 10 Gb) 2P, V2 Broadcom (OCP : 1 Gb) 4P, V2 Intel (OCP : 10 Gb) 4P, V2 Intel (OCP : 10 Gb) 2P, V2 Foxconn (BOSS-N1, Monolithic) Dell (carte LOM) 1GX2, V2, 16G Foxconn (PERC avant) H965i Foxconn (PERC avant) HBA465i Foxconn (PERC avant) H755 Foxconn (PERC avant) H355 Mellanox (NIC : NDR400) FH, 1P, OSF...
Page 151 Broadcom (OCP : 10 Gb) 2P, V2 Broadcom (OCP : 1 Gb) 4P, V2 Intel (OCP : 10 Gb) 4P, V2 Intel (OCP : 10 Gb) 2P, V2 Foxconn (BOSS-N1, Monolithic) Dell (carte LOM) 1GX2, V2, 16G Foxconn (PERC avant) H965i Foxconn (PERC avant) HBA465i Foxconn (PERC avant) H755 Foxconn (PERC avant) H355 Mellanox (NIC : NDR400) FH, 1P, OSF...
Page 152 Tableau 89. Configuration 1 : R1C + R3B + R4C (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (NIC : 100 Gb) FH, 2P, Q28 1, 3, 5, 6, 7, 8, 10, 11 Mellanox (NIC : 100 Gb) FH, 2P, Q56 1, 3, 5, 6, 7, 8, 10, 11 Intel (NIC : 25 Gb) FH, 2P, S28 1, 3, 5, 6, 7, 8, 10, 11 Intel (NIC : 25 Gb) FH, 4P, S28...
Page 153 Priorité du logement Nombre maximum de cartes Intel (OCP : 10 Gb) 4P, V2 Intel (OCP : 10 Gb) 2P, V2 Foxconn (BOSS-N1, Monolithic) Dell (carte LOM) 1GX2, V2, 16G Foxconn (PERC avant) H965i Foxconn (PERC avant) HBA465i Foxconn (PERC avant) H755 Foxconn (PERC avant) H355...
Page 154 Tableau 90. Configuration 2 : R1B + R2 + R3B + R4B (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (NIC : 25 Gb) LP, 2P, S28 4, 9 Mellanox (NIC : 25 Gb) LP, 2P, S28 Broadcom (NIC : 10 Gb) LP, 4P,BT 4, 9 Broadcom (carte NIC : 10 Gb) DP, 57416, 4, 9 Intel (NIC : 10 Gb) LP, 4P,BT 4, 9...
Page 155 Broadcom (OCP : 10 Gb) 2P, V2 Broadcom (OCP : 1 Gb) 4P, V2 Intel (OCP : 10 Gb) 4P, V2 Intel (OCP : 10 Gb) 2P, V2 Foxconn (BOSS-N1, Monolithic) Dell (carte LOM) 1GX2, V2, 16G Foxconn (PERC avant) H965i Foxconn (PERC avant) HBA465i Foxconn (PERC avant) H755 Foxconn (PERC avant) H355...
Page 156 Tableau 91. Configuration 3 : R1A + R2 + R3A + R4A (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (NIC : 10 Gb) FH, 2P,BT 3, 6, 8, 11, 1, 10 Mellanox (carte NIC : HDR100 VPI) CX6, 3, 6, 8, 11, 1, 10 SP, F, ML Intel (NIC : 1 GB) QP, F1 3, 6, 8, 11, 1, 10 Broadcom (NIC : 1 GB) FH, 4P, F1 3, 6, 8, 11, 1, 10...
Page 157 REMARQUE : Si le module BOSS-N1 est installé, assurez-vous de déconnecter le câble d’alimentation et le câble de transmission BOSS-N1 avant de retirer le boîtier de la carte de montage 1. 8. Débranchez les câbles de carte de montage des connecteurs du module PEM, observez le routage des câbles. REMARQUE : Pour plus d’informations, consultez la section Routages de...
Page 158 Figure 111. Retrait de la carte de montage pour carte d’extension 1 Figure 112. Retrait de la carte de montage pour carte d’extension 4 REMARQUE : Retirez le carénage d’aération de la carte de montage pour accéder au support VGA et à la carte de montage 2. 4.
Page 159 Figure 113. Retrait du support VGA 5. Appuyez sur la languette de dégagement bleue de la carte de montage 2 et en tenant la carte de montage par les ergots bleus, soulevez la carte de montage 2 pour la retirer de la carte système. Figure 114.
Page 160 Figure 115. Installation du cache de la carte de montage 2 Figure 116. Installation du cache de la carte de montage 3 Étapes suivantes Réinstallez la carte de montage pour carte d’extension. Installation des cartes de montage pour carte d’extension Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 161 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
Page 162 REMARQUE : Branchez les câbles de la carte de montage 2 aux connecteurs de la carte système. Figure 119. Installation de la carte de montage pour carte d’extension 2 4. Alignez la broche de guidage du support VGA avec le logement situé sur la carte de montage 2. 5.
Page 163 Figure 121. Installation de la carte de montage pour carte d’extension 1 Figure 122. Installation de la carte de montage pour carte d’extension 4 Installation et retrait de composants du système...
Page 164 Figure 123. Installation de la carte de montage pour carte d’extension 3 Étapes suivantes 1. S’il est ouvert, fermez le support de câble situé sur la carte système. 2. S’il a été retiré, installez le module PME. 3. Branchez tous les câbles UPI et les câbles de la carte de montage sur les connecteurs du module PEM, observez le routage des câbles. REMARQUE : Pour plus d’informations, consultez la section Routages de...
Page 165 13. Pour connaître les configurations de carte de montage prises en charge, consultez la section Consignes d’installation des cartes d’extension Étapes 1. Appuyez sur l’ergot du loquet de rétention et inclinez le verrou du loquet de rétention de la carte d’extension pour l’ouvrir. 2.
Page 166 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
Page 167 Figure 126. Retrait de la plaque de recouvrement 3. Tenez la carte par les bords et alignez-la sur le connecteur de la carte de montage. 4. Insérez fermement la carte dans le connecteur de carte d’extension, jusqu’à ce qu’elle soit correctement positionnée. 5.
Page 168 6. S’il a été retiré, connectez tous les câbles UPI et les câbles de la carte de montage aux connecteurs du module PEM, observez le routage des câbles. REMARQUE : Pour plus d’informations, consultez la section Routages de câbles. 7. S’il a été retiré, branchez le câble d’alimentation et de transmission BOSS-N1 sur les connecteurs du module BOSS. Installez le carénage d’aération.
Page 169 Figure 128. Retrait de la carte de montage pour carte d’extension 1 Figure 129. Retrait de la carte de montage pour carte d’extension 4 Installation et retrait de composants du système...
Page 170 Figure 130. Retrait de la carte de montage pour carte d’extension 3 PRÉCAUTION : Pour retirer la carte de montage 3, débranchez les connecteurs du câble de transmission de la carte de montage 3 du module PEM, puis retirez les cartes de montage 1 et 4 pour accéder aux câbles d’alimentation de la carte de montage 3 sur la carte système.
Page 171 c. En tenant la poignée de la carte de montage, alignez les trous de la carte de montage pour carte d’extension avec les guides situés sur la carte système. d. Abaissez la carte de montage pour carte d’extension et appuyez sur ses ergots jusqu’à ce que son connecteur soit complètement enclenché...
Page 172 Figure 133. Installation de la carte de montage pour carte d’extension 4 Étapes suivantes 1. Connectez tous les câbles de la carte de montage aux connecteurs du module PEM, observez le routage des câbles. REMARQUE : Pour plus d’informations, consultez la section Routages de câbles.
Page 173 Figure 134. Retrait du processeur graphique de la carte de montage 1 Figure 135. Retrait du processeur graphique de la carte de montage 3 REMARQUE : Suivez la même procédure si deux cartes de processeur graphique sont disponibles dans la carte de montage 3. Installation et retrait de composants du système...
Page 174 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
Page 175 REMARQUE : Rangez la plaque de recouvrement en vue d’une utilisation ultérieure. Une plaque de recouvrement doit être installée dans les logements de carte d’extension vides pour assurer l’homologation FCC du système. Les plaques empêchent également l’infiltration de la poussière et d’autres particules dans le système et contribuent au refroidissement et à la circulation d’air à...
Page 176 Figure 138. Installation du processeur graphique dans la carte de montage 3 REMARQUE : Suivez la même procédure si deux cartes de processeur graphique sont disponibles dans la carte de montage 3. Figure 139. Installation du processeur graphique dans la carte de montage 4 Étapes suivantes 1.
Page 177 Installez la barre de support. 6. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. 7. Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci. Carte de distribution de l’alimentation Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance.
Page 178 Étapes suivantes Remettez en place la carte de distribution d’alimentation. Installation de la carte de distribution d’alimentation Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 179 Boucle d’extension contre le gel Retrait de la boucle d’extension contre le gel Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. REMARQUE : La boucle d’extension contre le gel est fixée aux tubes DLC pour éviter toute fuite de liquide pendant le transport.
Page 180 Étapes Faites glisser le support de la boucle d’extension contre le gel et insérez les tubes DLC dans la boucle. Figure 143. Installation de la boucle d’extension contre le gel Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
Page 181 Étapes 1. Assurez-vous que les quatre câbles anti-inclinaison sont en position verrouillée (vers l’extérieur), puis utilisez un tournevis Torx T30 pour desserrer les écrous imperdables du module PHM dans l’ordre indiqué ci-dessous : a. Desserrez le premier écrou de trois tours. b. Desserrez l’écrou diagonalement opposé au premier écrou que vous venez de desserrer. c.
Page 182 Figure 145. Retrait d’un dissipateur de chaleur Étapes suivantes Si vous retirez uniquement un dissipateur de chaleur défectueux, remettez en place le nouveau dissipateur ; sinon, retirez le processeur. Retrait du processeur Prérequis AVERTISSEMENT : Retirez le processeur du module dissipateur de chaleur-processeur (PHM) uniquement si vous remplacez le processeur ou le dissipateur de chaleur.
Page 183 2. À l’aide de votre pouce, soulevez le levier de séparation du matériau d’interface thermique (TIM) pour libérer le processeur du TIM et le clip de fixation. 3. Tenez le processeur par les bords et soulevez-le pour le sortir du clip de fixation. REMARQUE : Assurez-vous de maintenir le clip de fixation sur le dissipateur de chaleur au fur et à...
Page 184 Étapes suivantes Remettez en place le processeur. Installation du processeur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez la barre de support.
Page 185 3. Alignez le processeur sur le clip de fixation, en appuyant à l’aide de vos doigts sur les quatre côtés du clip de fixation jusqu’à ce qu’il s’enclenche. REMARQUE : Assurez-vous que le processeur est correctement verrouillé sur le clip de fixation. Figure 149.
Page 186 Figure 150. Application de graisse thermique 6. Pour le nouveau dissipateur de chaleur, tirez le cache en plastique pour le retirer de la base du dissipateur de chaleur. Figure 151. Retrait du capot 7. Placez le dissipateur de chaleur sur le processeur et appuyez sur la base du dissipateur de chaleur jusqu’à ce que le clip de fixation se verrouille sur les quatre coins du dissipateur de chaleur.
Page 187 Figure 152. Installation du dissipateur de chaleur sur le processeur Étapes suivantes Installez le module de dissipateur de chaleur du processeur 2. S’il a été retiré, installez le module PME. 3. S’il elles sont retirées, installez les cartes de montage pour carte d’extension pleine longueur.
Page 188 7. Si elles sont installées, retirez les cartes de montage pour carte d’extension pleine longueur. REMARQUE : Le dissipateur de chaleur et le processeur restent brûlants au toucher un certain temps après la mise hors tension du système. Laissez refroidir le dissipateur de chaleur et le processeur avant de les manipuler. Retirez le module PEM si vous devez accéder au module du processeur et du dissipateur de chaleur (PHM) de la carte système.
Page 189 Figure 154. Placement des câbles anti-inclinaison en position verrouillée et serrage des écrous Étapes suivantes 1. S’il a été retiré, installez le module PME. 2. S’il elles sont retirées, installez les cartes de montage pour carte d’extension pleine longueur. REMARQUE : Avant d’installer les cartes de montage pour carte d’extension pleine longueur, installez le carénage d’aération du processeur graphique.
Page 190 9. Déconnectez le câble UPI obligatoire de la carte PEM. REMARQUE : Faites pivoter la poignée du module PEM vers la position du milieu pour accéder aux câbles UPI et au module DLC. AVERTISSEMENT : Le module DLC et le processeur restent brûlants au toucher un certain temps après la mise hors tension du système.
Page 191 Figure 155. Retrait du module DLC sur la carte PEM avec la carte de montage 2 Installation et retrait de composants du système...
Page 192 Figure 156. Retrait du module DLC sur la carte PEM sans la carte de montage 2 8. Alignez et abaissez le gabarit sur la partie supérieure du module DLC. 9. À l’aide d’un tournevis Phillips 1, serrez les quatre vis du gabarit. Installation et retrait de composants du système...
Page 193 Figure 157. Rattachement d’un gabarit sur le module DLC 10. En tenant le gabarit, soulevez le module DLC pour le retirer du module PEM. Installation et retrait de composants du système...
Page 194 Figure 158. Retrait du module DLC avec le gabarit attaché Étapes suivantes 1. Si vous retirez uniquement un module de refroidissement liquide défectueux, remplacez-le sur le module PEM ; sinon, retirez le processeur. Installation du module de refroidissement liquide direct (DLC) sur le module d’extension du processeur (PEM) Prérequis Ne désinstallez jamais le module de refroidissement liquide direct (DLC) d’un processeur, sauf si vous souhaitez remplacer le processeur ou...
Page 195 9. Déconnectez le câble UPI obligatoire de la carte PEM. REMARQUE : Faites pivoter la poignée du module PEM vers la position du milieu pour accéder aux câbles UPI et au module DLC. AVERTISSEMENT : Le module DLC et le processeur restent brûlants au toucher un certain temps après la mise hors tension du système.
Page 196 Figure 160. Retrait du gabarit hors du module DLC 4. Remettez en place tous les câbles anti-inclinaison en position de verrouillage (position vers l’extérieur). 5. À l’aide d’un tournevis Torx T30, serrez les écrous imperdables (8 po-lbf) sur le module DLC dans l’ordre ci-dessous : a.
Page 197 Figure 161. Installation du module DLC sur la carte PEM avec la carte de montage 2 Installation et retrait de composants du système...
Page 198 Figure 162. Installation du module DLC sur la carte PEM sans la carte de montage 2 Étapes suivantes 1. Connectez le câble UPI à la carte PEM. 2. Abaissez la poignée du module PEM à son emplacement. 3. Si elles ont été retirées, installez les cartes de montage pour carte d’extension pleine longueur.
Page 199 REMARQUE : Le carénage d’aération du processeur graphique ne peut être retiré qu’une fois que les cartes de montage pour carte d’extension pleine longueur ont été retirées. 7. Si elles sont installées, retirez les cartes de montage pour carte d’extension pleine longueur.
Page 200 Figure 163. Retrait du module DLC 8. Alignez et abaissez le gabarit sur la partie supérieure du module DLC. 9. À l’aide d’un tournevis Phillips 1, serrez les quatre vis du gabarit. Installation et retrait de composants du système...
Page 201 Figure 164. Rattachement d’un gabarit sur le module DLC 10. En tenant le gabarit, soulevez le module DLC pour le retirer de la carte système. Installation et retrait de composants du système...
Page 202 Figure 165. Retrait du module DLC avec le gabarit attaché Étapes suivantes 1. Si vous retirez uniquement un module de refroidissement liquide défectueux, remplacez-le ; sinon, retirez le processeur. Installation du module de refroidissement liquide direct (DLC) Prérequis Ne désinstallez jamais le module de refroidissement liquide direct (DLC) d’un processeur, sauf si vous souhaitez remplacer le processeur ou la carte système.
Page 203 REMARQUE : Le module PEM ainsi que le module DLC peuvent être retirés en débranchant les tubes de leur support , qui se trouve sur la carte système, ou en les débranchant du logement situé sur la carte de montage 2 et de la paroi arrière. Consultez la rubrique Retrait du module DLC sur le module PEM pour déconnecter les tubes DLC.
Page 204 Figure 167. Retrait du gabarit hors du module DLC 4. Remettez en place tous les câbles anti-inclinaison en position de verrouillage (position vers l’extérieur). 5. À l’aide d’un tournevis Torx T30, serrez les écrous imperdables (8 po-lbf) sur le module DLC dans l’ordre ci-dessous : a.
Page 205 Figure 168. Installation du module DLC Étapes suivantes 1. Branchez les câbles UPI obligatoires. Installation du module d’extension du processeur (PEM). REMARQUE : Le module PEM ainsi que le module DLC peuvent être installés en branchant les tubes sur leur support, qui se trouve sur la carte système, ou en les branchant sur le logement situé...
Page 206 Retrait du module d’extension du processeur (PEM) Prérequis REMARQUE : Un module PEM est nécessaire pour installer les troisième et quatrième processeurs. Afin de remplacer la carte PEM, l’intégralité du module PEM doit être remplacée. REMARQUE : Retirez le module PEM défectueux du système et transférez les modules de la mémoire DIMM et du dissipateur de chaleur du processeur vers le module PEM de rechange avant de l’installer dans le système.
Page 207 Figure 169. Retrait du module PEM Étapes suivantes 1. Avant de remplacer le module d’extension de processeur (PEM) : a. Retirez les modules de mémoire du module PEM défectueux. b. Retirez le module du processeur et du dissipateur de chaleur ou le module de refroidissement liquide direct du module PEM défectueux.
Page 208 Retirez l’assemblage du bâti du ventilateur. Retirez le carénage d’aération retirez le carénage d’aération du processeur graphique. REMARQUE : Le carénage d’aération du processeur graphique ne peut être retiré qu’une fois que les cartes de montage pour carte d’extension pleine longueur ont été retirées. 7.
Page 209 Étapes suivantes 1. S’il a été retiré, installez le module du processeur et du dissipateur de chaleur ou le module de refroidissement liquide direct sur le module PEM. REMARQUE : Faites pivoter la poignée du module PEM vers la position intermédiaire pour installer les câbles/connecteurs et les modules du dissipateur de chaleur sur la carte PEM.
Page 210 Figure 171. Retrait de la carte d’alimentation du module PEM Étapes suivantes Remettez en place la carte de distribution d’alimentation. Installation de la carte d’alimentation d’un module PEM Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2.
Page 211 Figure 172. Installation de la carte d’alimentation d’un module PEM Étapes suivantes Installez le module PEM. REMARQUE : Le module PEM ainsi que le module DLC peuvent être installés en branchant les tubes sur leur support, qui se trouve sur la carte système, ou en les branchant sur le logement situé sur la carte de montage 2 et sur la paroi arrière. Consultez la rubrique Installation du module DLC sur le module PEM pour connecter les tubes DLC.
Page 212 Retirez le carénage d’aération de la carte de montage. 9. Si nécessaire, retirez le module DLC en même temps que le module PEM. REMARQUE : Le module PEM ainsi que le module DLC peuvent être retirés en débranchant les tubes de leur support , qui se trouve sur la carte système, ou en les débranchant du logement situé...
Page 213 Installation des ports COM série et VGA Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez la barre de support. Retirez le capot supérieur du carénage d’aération.
Page 214 Figure 176. Installation du support VGA Étapes suivantes 1. S’il a été retiré, installez le module DLC en même temps que le module PEM. REMARQUE : Le module PEM ainsi que le module DLC peuvent être installés en branchant les tubes sur leur support, qui se trouve sur la carte système, ou en les branchant sur le logement situé...
Page 215 Figure 177. Retrait du cache du module BOSS-N1 Étapes suivantes Remettez en place le cache du module BOSS-N1 installez le module BOSS-N1. Installation du cache du module BOSS-N1 Prérequis Suivez les instructions indiquées dans la section Consignes de sécurité. Étapes Alignez le cache sur la baie de module BOSS-N1 et poussez-le dans la baie jusqu’à...
Page 216 Étapes Appuyez et tirez sur le cache du support de carte BOSS-N1 pour le sortir du module BOSS-N1. Figure 179. Retrait du cache du support de carte BOSS-N1 Étapes suivantes Remettez en place le cache du support de carte BOSS-N1 installez le support de carte BOSS-N1.
Page 217 6. Si nécessaire, retirez le carénage d’aération. Étapes 1. Tirez et soulevez le verrou du loquet de fixation du support de carte BOSS-N1 pour l’ouvrir. 2. Faites glisser le support de carte BOSS-N1 pour le dégager. Figure 181. Retrait du support de carte BOSS-N1 3.
Page 218 Figure 183. Retrait du module BOSS-N1 8. Tirez sur la languette bleue pour retirer le câble de transmission BOSS-N1 du module BOSS-N1. 9. Retirez le câble d’alimentation BOSS-N1 du module BOSS-N1. Figure 184. Retrait des câbles d’alimentation et de transmission BOSS-N1 du module BOSS-N1 Étapes suivantes Remettez en place le module BOSS-N1 installez le cache du module...
Page 219 5. Si nécessaire, retirez l’assemblage du bâti du ventilateur. 6. Si nécessaire, retirez le carénage d’aération. 7. S’il est installé, retirez le cache du module BOSS. Étapes 1. Connectez les câbles d’alimentation et de transmission BOSS-N1 aux connecteurs du module BOSS-N1. Figure 185.
Page 220 Figure 187. Installation du disque SSD M.2 NVMe 9. Faites glisser le support de carte BOSS-N1 dans le logement du module BOSS-N1. 10. Fermez le loquet de déverrouillage du support BOSS-N1 pour maintenir le support en place. Figure 188. Installation du support de carte BOSS-N1 Étapes suivantes 1.
Page 221 Remise en place de la batterie du système Prérequis AVERTISSEMENT : Un risque d’explosion de la nouvelle pile existe si cette dernière n’est pas correctement installée. Remplacez la pile uniquement par un modèle identique ou équivalent à celui recommandé par le fabricant. Débarrassez- vous des piles usagées selon les instructions du fabricant.
Page 222 Figure 190. Installation de la pile du système Étapes suivantes Installez l’assemblage du bâti du ventilateur. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. 3. Vérifiez que la batterie fonctionne correctement, en effectuant les étapes suivantes : a.
Page 223 Retirez le carénage d’aération. Retirez les cartes de montage pour carte d’extension retirez la carte de montage pour carte d’extension pleine longueur. REMARQUE : Pour plus d’informations, consultez la section Routages de câbles. Retirez le carénage d’aération de la carte de montage.
Page 224 REMARQUE : Pour plus d’informations, consultez la section Routages de câbles. Retirez le carénage d’aération de la carte de montage. 9. Si nécessaire, retirez le module d’extension du processeur (PEM). REMARQUE : Le module PEM ainsi que le module DLC peuvent être retirés en débranchant les tubes de leur support , qui se trouve sur la carte système, ou en les débranchant du logement situé...
Page 225 9. Lors du démarrage, appuyez sur F2 pour entrer dans le programme de configuration du système et vérifiez que le système détecte bien la clé USB. Commutateur d’intrusion Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait du module du commutateur d’intrusion Prérequis 1.
Page 226 Figure 193. Retrait du module du commutateur d’intrusion Étapes suivantes Réinstallez le module du commutateur d’intrusion. Installation du module du commutateur d’intrusion Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 227 Figure 194. Installation du module du commutateur d’intrusion Étapes suivantes 1. S’il a été retiré, installez le module d’extension du processeur (PEM). REMARQUE : Le module PEM ainsi que le module DLC peuvent être installés en branchant les tubes sur leur support, qui se trouve sur la carte système, ou en les branchant sur le logement situé...
Page 228 REMARQUE : Le module PEM ainsi que le module DLC peuvent être retirés en débranchant les tubes de leur support , qui se trouve sur la carte système, ou en les débranchant du logement situé sur la carte de montage 2 et de la paroi arrière. Consultez la rubrique Retrait du module DLC sur le module PEM pour déconnecter les tubes DLC.
Page 229 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
Page 230 également l’infiltration de la poussière et d’autres particules dans le système et contribuent au refroidissement et à la circulation d’air à l’intérieur du système. Figure 197. Retrait de la plaque de recouvrement 2. Ouvrez le loquet bleu sur la carte système. 3.
Page 231 Figure 198. Installation de la carte OCP Étapes suivantes 1. S’il a été retiré, installez le module d’extension du processeur (PEM). REMARQUE : Le module PEM ainsi que le module DLC peuvent être installés en branchant les tubes sur leur support, qui se trouve sur la carte système, ou en les branchant sur le logement situé...
Page 232 Avoir les deux blocs d’alimentation actifs est plus efficace que d’avoir un bloc d’alimentation en état de veille, mais le bloc d’alimentation actif peut également activer un bloc d’alimentation en veille. Les paramètres par défaut sont les suivants : ● Si le niveau de charge du bloc d’alimentation actif est supérieur à 50 %, le bloc d’alimentation redondant passe à l’état actif. ●...
Page 233 Figure 200. Installation du cache de bloc d’alimentation Retrait d’un adaptateur de bloc d’alimentation Si vous installez un bloc d’alimentation d’un format de largeur 86 mm, retirez l’adaptateur de bloc d’alimentation. Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 234 Étapes suivantes Remettez en place l’adaptateur de bloc d’alimentation installez le bloc d’alimentation. Installation d’un adaptateur de bloc d’alimentation Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 235 Retrait d’un bloc d’alimentation Prérequis PRÉCAUTION : Le système exige un bloc d’alimentation (PSU) pour un fonctionnement normal. Sur les systèmes avec alimentation redondante, retirez et remplacez un seul bloc d’alimentation à la fois lorsque le système est sous tension. 1.
Page 236 Figure 204. Installation d’un bloc d’alimentation Étapes suivantes 1. Si vous avez débloqué ou retiré l’accessoire de gestion des câbles, réinstallé ou réenclenchez-le. Pour plus d’informations sur la gestion des câbles lorsque le bloc d’alimentation est retiré ou installé alors que le système est dans un rack, reportez-vous à la documentation sur l’accessoire de gestion des câbles du système à...
Page 237 liaison cryptographique ; le module TPM retiré ne peut pas être installé sur une autre carte système. Assurez-vous que toutes les clés stockées sur le module TPM ont été transférées en toute sécurité. Étapes 1. Repérez le connecteur du module TPM sur la carte système. Pour plus d’informations, consultez la section Connecteurs de la carte système.
Page 238 Initialisation du TPM 2.0 pour utilisateurs Étapes 1. Lors de l’amorçage du système, appuyez sur la touche F2 pour accéder à la configuration du système. 2. Dans l’écran Menu principal de configuration du système, cliquez sur BIOS du système > Paramètres de sécurité des systèmes.
Page 239 PRÉCAUTION : Veillez à ne pas endommager le bouton d’identification du système en retirant la carte système du système. PRÉCAUTION : ne vous servez pas d’une barrette de mémoire, d’un processeur ou de tout autre composant pour soulever la carte système. Étapes 1.
Page 240 REMARQUE : Alignez la carte système avec la marque d’alignement de la carte système du boîtier. 3. Faites glisser la carte système vers l’arrière du boîtier jusqu’à ce que les connecteurs soient correctement insérés dans les logements. Figure 207. Installation de la carte système Étapes suivantes 1.
Page 241 REMARQUE : Vérifiez que les câbles à l’intérieur du système longent la paroi du boîtier et sont fixés à l’aide du support de fixation de câble. 3. Assurez-vous d’effectuer les opérations suivantes : a. Utiliser la fonctionnalité Easy Restore (Restauration facile) pour restaurer le numéro de série. Voir la section Restauration du système à...
Page 242 5. Cliquez sur OK. Carte LOM, carte MIC et carte d’E/S arrière Retrait de la carte LOM et de la carte d’E/S arrière Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 243 Figure 209. Retrait de la carte d’E/S arrière du module de refroidissement liquide Figure 210. Retrait de la carte LOM 3. Si vous ne remplacez pas la carte LOM, installez un cache de carte LOM et serrez les vis. Installation et retrait de composants du système...
Page 244 Figure 211. Installation du cache de carte LOM Étapes suivantes Réinstallez la carte LOM et la carte d’E/S arrière. Installation de la carte LOM et de la carte d’E/S arrière Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2.
Page 245 2. Alignez les connecteurs et les logements de la carte LOM ou de la carte d’E/S arrière sur le connecteur et les entretoises de la carte système. 3. Appuyez sur la carte LOM ou sur la carte d’E/S arrière jusqu’à ce qu’elle s’enclenche correctement dans le connecteur de la carte système.
Page 246 Figure 215. Installation de la carte d’E/S arrière du module de refroidissement liquide Étapes suivantes Installez la carte système. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Panneau de configuration Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait du panneau de configuration droit Prérequis 1.
Page 247 3. Débranchez le câble du panneau de configuration droit et le câble VGA de leurs connecteurs sur la carte système. 4. En tenant l’assemblage du panneau de configuration droit et du câble VGA, faites glisser le panneau de configuration droit hors du système.
Page 248 8. Débranchez les câbles UPI et de la carte de montage du module PEM. Retrait du module d’extension du processeur (PEM). REMARQUE : Le module PEM ainsi que le module DLC peuvent être retirés en débranchant les tubes de leur support , qui se trouve sur la carte système, ou en les débranchant du logement situé...
Page 249 2. Si elles ont été retirées, installez les cartes de montage pour carte d’extension installez la carte de montage pour carte d’extension pleine longueur. REMARQUE : Avant d’installer les cartes de montage pour carte d’extension pleine longueur, installez le carénage d’aération du processeur graphique.
Page 250 Figure 218. Retrait du panneau de configuration gauche Étapes suivantes Remettez en place le panneau de configuration gauche. Installation du panneau de configuration gauche Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 251 5. À l’aide d’un tournevis cruciforme nº 1, serrez les vis pour fixer le panneau de configuration gauche et la gaine de câble au système. REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence.
Page 252 Installation du module dissipateur de chaleur-processeur Cartes de montage Non disponibles sous forme de kits APOS, les mises à niveau sont proposées uniquement avec le service « Mise à niveau Basic Deployment du serveur Dell ». Rail Proposé, mais sans consignes techniques spéciales Bras de gestion des câbles (CMA) Proposé, mais sans consignes techniques spéciales...
Page 253 Tableau 93. Composants du kit de module BOSS-N1 Composants du kit R960 (quantité) Module de carte contrôleur BOSS-N1 Support de carte BOSS-N1 1 ou 2* Disque SSD M.2 NVMe 1 ou 2* † Étiquette de capacité du disque SSD M.2 NVMe 1 ou 2 Cache du support de carte BOSS-N1 Vis M3x0,5x4,5 mm Câble d’alimentation BOSS-N1 pour carte de montage 1...
Page 254 Cavaliers et connecteurs Cette rubrique fournit des informations de base et des informations spécifiques sur les cavaliers et les commutateurs. Elle décrit également les connecteurs des différentes cartes du système. Les cavaliers de la carte système permettent de désactiver le système et de réinitialiser les mots de passe.
Page 255 Tableau 94. Connecteurs et cavaliers de la carte système Élément Connecteur Description IO_Riser4 (processeur 2) Connecteur du logement de la carte de montage 4 PPT2 Connecteur PDB gauche R4_PWR1 Alimentation de la carte de montage 4 Connecteur d’E/S arrière PROCESSEUR GRAPHIQUE BATT1 Alimentation 1 du processeur graphique R3_PWR1 Alimentation de la carte de montage 3 SL8_CPU2_PB5...
Page 256 Tableau 94. Connecteurs et cavaliers de la carte système (suite) Élément Connecteur Description SL5_CPU1_PB3 Connecteur PCIe 5 FAN4 Ventilateur 4 SL4_CPU1_PA3 Connecteur PCIe 4 PWRD_EN et NVRAM_CLR Cavalier PWR2 Alimentation de la baie 2 FAN3 Ventilateur 3 UPI1 Connecteur UPI 1 SL3_CPU2_PA2 Connecteur PCIe 3 FAN2 Ventilateur 2 PWR1 Alimentation de la baie 1 FAN1 Ventilateur 1 SL2_CPU2_PB1...
Page 257 Figure 222. Connecteurs et cavaliers de la carte PEM Tableau 95. Connecteurs et cavaliers de la carte PEM Élément Connecteur Description SL18_CPU4_P5 Connecteur PCIe 18 SL19_CPU4_PA6 Connecteur PCIe 19 SL20_CPU4_PB6 Connecteur PCIe 20 D9, D1, D15, D7, D11, D3, D13 et D5 Barrettes DIMM pour le processeur 4 pour canaux A, B, C et D SL21_CPU4_P7 Connecteur PCIe 21...
Page 258 Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 259 Étapes 1. Mettez hors tension le système et les périphériques qui y sont connectés. Débranchez le système de la prise électrique et déconnectez les périphériques. Retirez le capot du système. 3. Déplacez le cavalier qui se trouve sur la carte système des broches 2 et 4 aux broches 4 et 6. Remettez en place le capot du système.
Page 260 Diagnostics du système et codes des voyants Les voyants de diagnostic situés sur le panneau avant du système affichent l’état du système pendant le démarrage. Sujets : • Voyant LED du bouton d’alimentation • Voyants LED d’état • Codes des voyants d’intégrité du système et d’ID du système •...
Page 261 Figure 224. Voyants LED d’état Tableau 98. Description des voyants LED d’état Icône Description État Action corrective ● Reportez-vous au journal des événements système pour déterminer si le disque dur a rencontré une erreur. ● Exécutez le test de diagnostic en ligne approprié. Voyant du disque Le voyant clignote en orange si le Redémarrez le système puis exécutez les diagnostics...
Page 262 Tableau 98. Description des voyants LED d’état (suite) Icône Description État Action corrective Si le problème persiste, reportez-vous à la section Obtention d’aide. Redémarrez le système. Mettez à jour tous les pilotes obligatoires pour la carte PCIe. Réinstallez la carte. Le voyant clignote en orange si la Voyant PCIe carte PCIe rencontre une erreur.
Page 263 être désactivée par le contrôleur iDRAC. Si le problème persiste, reportez-vous à la section Obtention d’aide. ou au document Dell OpenManage Server Administrator User’s Guide (Guide de l’utilisateur de Dell OpenManage Server Administrator) à l’adresse . Orange fixe Indique que le système est en mode de Redémarrez le système.
Page 264 Tableau 101. Codes du voyant LED iDRAC Direct Codes des voyants LED État pour iDRAC Direct Vert fixe pendant deux Indique que l’ordinateur portable ou la tablette est connecté. secondes Vert clignotant (allumé Indique que l’ordinateur portable ou la tablette connecté est reconnu. pendant deux secondes puis éteint pendant deux secondes) ...
Page 265 Affichage de l’écran d’accueil L’écran Accueil affiche des informations sur le système qui sont configurables par l’utilisateur. Cet écran s’affiche lorsque le système fonctionne normalement, en l’absence d’erreurs ou de messages d’état. Lorsque le système s’éteint et qu’il n’y a aucune erreur, l’écran LCD passe en mode veille au bout de cinq minutes d’inactivité.
Page 266 Codes des voyants de la carte NIC Chaque carte réseau (NIC) à l’arrière du système est munie de voyants qui indiquent des informations sur l’activité et l’état de la liaison. Le voyant d’activité indique si des données circulent via la carte réseau, et le voyant de liaison indique la vitesse du réseau connecté. Figure 227.
Page 267 Tableau 106. Codes de la LED d’état du bloc d’alimentation CA et CC Codes du voyant d’alimentation État Vert Indique qu’une source d’alimentation valide est connectée au bloc d’alimentation et que celui-ci est opérationnel. Orange clignotant Indique un problème lié au bloc d’alimentation. Éteint Indique que l’alimentation n’est pas connectée au bloc d’alimentation.
Page 268 Figure 229. LED du disque 1. de la LED d’activité du disque 2. de la LED d’état du disque 3. Étiquette de volumétrie REMARQUE : Si le disque dur est en mode AHCI (Advanced Host Controller Interface), la LED d’état ne s’allume pas. REMARQUE : Le comportement de la LED d’état du disque dur est géré...
Page 269 Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l’assistance technique Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ni risque de perte de données.
Page 270 Diagnostics du système intégré Dell REMARQUE : Les diagnostics du système intégré Dell sont également appelés Enhanced Pre-boot System Assessment (PSA) Diagnostics. Les diagnostics du système intégré offrent un ensemble d’options pour des appareils ou des groupes d’appareils particuliers, vous permettant d’effectuer les actions suivantes :...
Page 271 Contacter Dell Technologies Dell propose diverses options de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d’une connexion Internet, les informations de contact Dell figurent sur la facture d’achat, le bordereau de colisage, la facture ou le catalogue de produits Dell. La disponibilité...
Page 272 La Passerelle de connexion sécurisée Dell est une offre de services Dell (en option) qui automatise le support technique pour vos appareils de serveur, de stockage et de gestion de réseau Dell. En installant et en configurant une application de la Passerelle de connexion sécurisée dans votre environnement informatique, vous pouvez bénéficier des avantages suivants :...
Page 273 à partir de vos appareils et les télécharge en toute sécurité sur Dell. Ces informations sont utilisées par le support technique Dell pour résoudre le problème. ● Contact proactif : un agent du support technique Dell vous contacte à propos du dossier d’incident et vous aide à résoudre le problème.
Page 274 Pour plus d’informations sur les fonctionnalités système iDRAC, la configuration et la connexion à iDRAC, ainsi que la gestion de votre système à distance, voir le guide Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur iDRAC). Pour plus d’informations sur les sous- commandes RACADM (Remote Access Controller...
Page 275 Gestion de votre système Pour plus d’informations sur le logiciel de gestion des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).
