Manuel
ZNO2029200 E

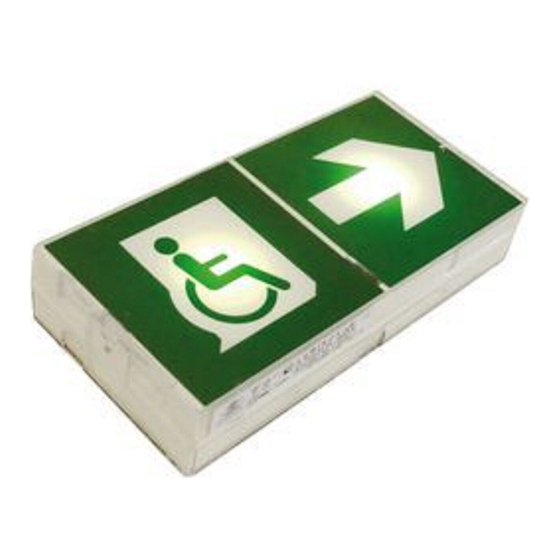

ULTRALED 45 DBR & DBR ES
1
GÉNÉRALITÉS
Ces blocs autonomes possèdent des entrées de télécommande non polarisées, permettant de simplifier l'installation.
Sur ces appareils, la mise à l'état de repos réglementaire peut s'effectuer à partir de la télécommande TL500 - TLU -
TLI (à rajouter le cas échéant, sur une installation existante).
2
SCHÉMA DE BRANCHEMENT
+
2
Télécommande (2 x 1,5 mm
)
-
2
)
230 V/ 50 Hz (2 x 1,5 mm
Télécommande*
*
TLI
3
FIXATION ET RACCORDEMENT
3
3
3.1. ULTRALED 45 DBR
2
2
80
255
1
1
105
141
a
Retirer l'ensemble diffuseur-réflecteur en faisant
levier sur les encoches 1 à l'aide d'un tournevis.
b
Défoncer l'opercule de l'entrée de câble souhaitée 2.
c
Fixer le fond de l'appareil (vis Ø 5 mm) en utilisant les
trous existants ou la matrice en nid d'abeilles 3.
Câbler l'appareil en respectant les indications gravées
d
sur le fond 4.
e
Si la configuration initiale du pictogramme ne convient
pas, déverrouiller le diffuseur 5 du réflecteur 6 et
choisir le sens voulu (voir chapitre 4).
f
Enficher le connecteur de la batterie 7.
g
Embrocher l'ensemble diffuseur-réflecteur sur le socle.
230 V/ 50 Hz
SORTIE
B.A.E.S.
1
1
2
2
5
5
4
4
3
3
181
82
275
146
08/2017
Placer une résistance
de 2,2 kΩ - 1/4 W en bout de ligne.
Note : Le câblage du bloc autonome doit
être réalisé en fil rigide 1,5 mm².
Pour la protection de l'environnement, papier 100 % recyclé.
LUM16035
LUM16015
AEAS
Le fac similé des licences NF
sont disponibles sur le site
www.cooperfrance.com
ta = 25 °C
Voir notice TLI
LUM10315.
6
2
5
1
3
4
+ 40 °C
+ 5 °C
1
7
