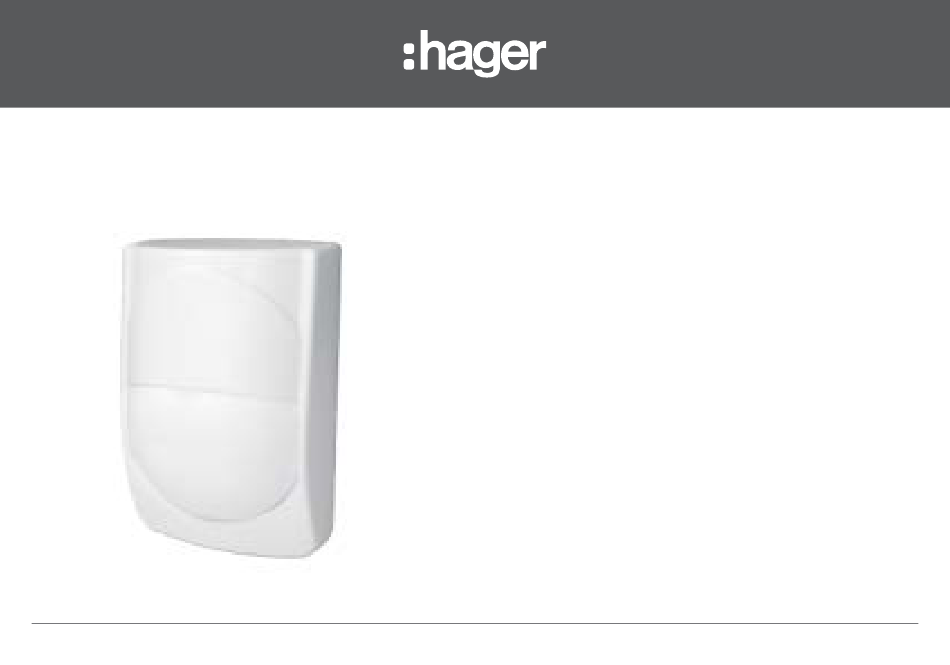

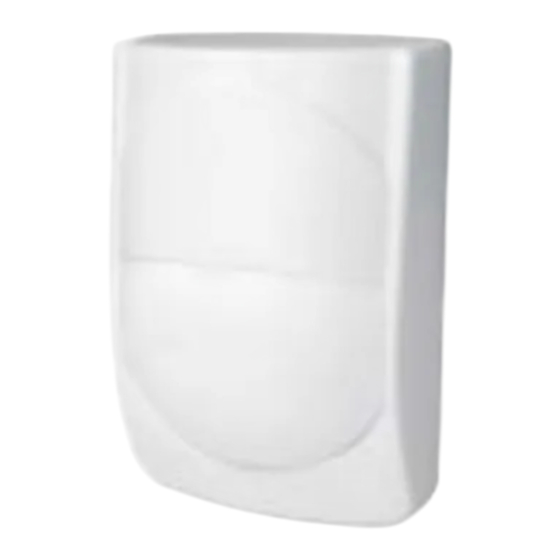

- Page 1 RLA139F notice d’installation Détecteur de mouvement bi-technologie LS filaire 6LE002417A Ind. B...
-
Page 2: Table Des Matières
Sommaire 1. Présentation 1. Présentation......2 Le détecteur de mouvement bi-technologie est utilisé pour la protection intérieure des locaux. Il se place dans les pièces à risque 2. Préparation......4 (salon, bureau, chambre...). Il est raccordé à la centrale mixte ou filaire. 3. -
Page 3: Zone De Détection
Zone de détection Un cavalier 2 positions, situé sur le circuit imprimé, permet de régler la portée de détection hyperfréquence selon la longueur de la zone à protéger (voir chapitre “Réglages de détection’’). • Couverture de détection pour une zone supérieure à 7 m (grand bureau, atelier, entrepôt...) : le réglage de la portée de détection hyperfréquence doit être effectué... -
Page 4: Préparation
2. Préparation Description et ouverture capteur HF (ne pas capot toucher) lentille cavalier voyant contact autoprotection capteur infrarouge (ne pas toucher) cavalier Desserrer circuit imprimé borniers Tourner... -
Page 5: Réglages De Détection
3. Réglages de détection Il existe trois options de zone supérieure à 7 m de côté : zone inférieure à 7 m de côté : fonctionnement paramétrables mettre le cavalier sur “LONG” mettre le cavalier sur “SHORT” Portée à l’aide de trois cavaliers. de détection hyperfréquence (usine) -
Page 6: Pose Du Détecteur
4. Pose du détecteur 4.1 Règle de pose ATTENTION : les ondes hyperfréquences traversent les murs et les cloisons, aussi pour limiter les risques de détection dus à des 2,2 m mouvements en dehors des zones à surveiller, il convient de bien orienter le détecteur. 12 m Le détecteur de mouvement bi-technologie doit être placé... - Page 7 Le détecteur de mouvement bi-technologie ne doit pas être placé : • de manière à ce que la zone de détection croise celle d’un détecteur de mouvement bi technologie d’un modèle différent de celui-ci. • à l’extérieur, • à proximité de tubes fluorescents, •...
-
Page 8: Fixation
4.2 Fixation 1. Ecarter l’encoche du socle en bas de la 2. Enfoncer les prédécoupes pour le passage des carte (a) puis retirer le circuit imprimé de câbles. Ajuster les trous à la taille des câbles. I’embase (b). Enfoncer Tirer Pousser... - Page 9 3. Introduire le câble. Chemin de câbles Si plusieurs détecteurs sont alimentés par le même câble, la longueur maximale du câble entre la carte de la centrale et le détecteur de mouvement le plus éloigné est de : • 50 m si Ø des conducteurs = 0,6 mm, •...
- Page 10 Le détecteur peut être fixé au mur selon 3 types de fixation (prendre soin de respecter les règles de pose et de bien orienter le détecteur) : • à plat (Fig. A), • en angle (Fig. B), • ou sur rotule (Fig. C). Fixation à...
- Page 11 Fixation sur rotule (Fig. C) ergots supérieurs prédécoupes détrompeur mousse encoche inférieure “anti insectes” Plafond 1. Positionner la rotule. Marquer les trous de fixations. 2. Percer et utiliser des chevilles adaptées à la nature du support, insérer les vis et serrer. 3.
-
Page 12: Raccordement
31 à 33 (+ 12 V) Noter ici la couleur des fils Ajouter une résistance de bout de ligne sur le détecteur le plus éloigné (valeur 15 k , livrée avec la centrale Hager). Celle-ci permet la détection d’un court-circuit sur la boucle de détection. - Page 13 Raccordement de plusieurs détecteurs de mouvement à une même entrée filaire intrusion de la centrale Détecteur de mouvement 1 Détecteur de mouvement 2 Dernier détecteur de mouvement résistance de bout de ligne Boucle de détection Boucle d’autoprotection vers la centrale ATTENTION •...
-
Page 14: Test Du Détecteur
5. Test du détecteur Positionner le capot du détecteur de mouvement sur son socle et resserrer la vis de fermeture puis remettre la centrale sous tension. La centrale est en mode installation. Pour vérifier le bon fonctionnement du détecteur, les tests suivants peuvent être effectués : 1. - Page 15 2. Tester la liaison filaire (cf. § Test des En l’absence de entrées filaires décrit dans la notice de la détection se référer au centrale). chapitre “Que faire si...?” “bip, intrusion entrée filaire X, A la fin de l’installation, groupe X” repasser la centrale en mode utilisation.
-
Page 16: Que Faire Si
6. Que faire si... ? Problème Cause probable Remède alimentation incorrecte (mauvais alimenter entre 9,5 et 16 Vdc câblage, tension trop faible) voir chapitres “Présentation zone La LED ne s’allume pas zone de détection incorrecte de détection” et “Règle de pose” mettre le cavalier en position ON le cavalier LED est sur OFF (voir chapitre “Réglages de détection”) -
Page 17: Caractéristiques
7. Caractéristiques Spécifications techniques Détecteur de mouvement bi-technologie LS filaire Détection infrarouge et hyperfréquence Lentille volumétrique 12 x 12 m, angle 85° Hauteur d’installation 1,5 m à 2,4 m Bande hyperfréquence 2,4000 Mhz - 2,4835 MHz 100 mW max • à plat ©... - Page 18 : APPEL NON SURTAXE Des vidéos d’aide à l’installation Une équipe de techniciens qualifiés vous et un support technique en ligne indiquera la procédure à suivre la mieux sont disponibles sur adaptée à votre cas. www.hager.fr/support-technique www.hager.fr...
- Page 19 Type de liaison au système : filaire Alimentation : 12 V assurée par la centrale Environnement : intérieur Par la présente, Hager Security déclare que IP : l’équipement radioélectrique, référence RLA139F IK : est conforme aux exigences de la directive Gamme de températures :...
- Page 20 Hager SAS 132 Boulevard d’Europe BP 78 F-67212 OBERNAI CEDEX Tél. +333 88 49 50 50 www.hager.com Hager 12.17 6LE002417A Ind. B...
