Sommaire des Matières pour FAAC 460-P

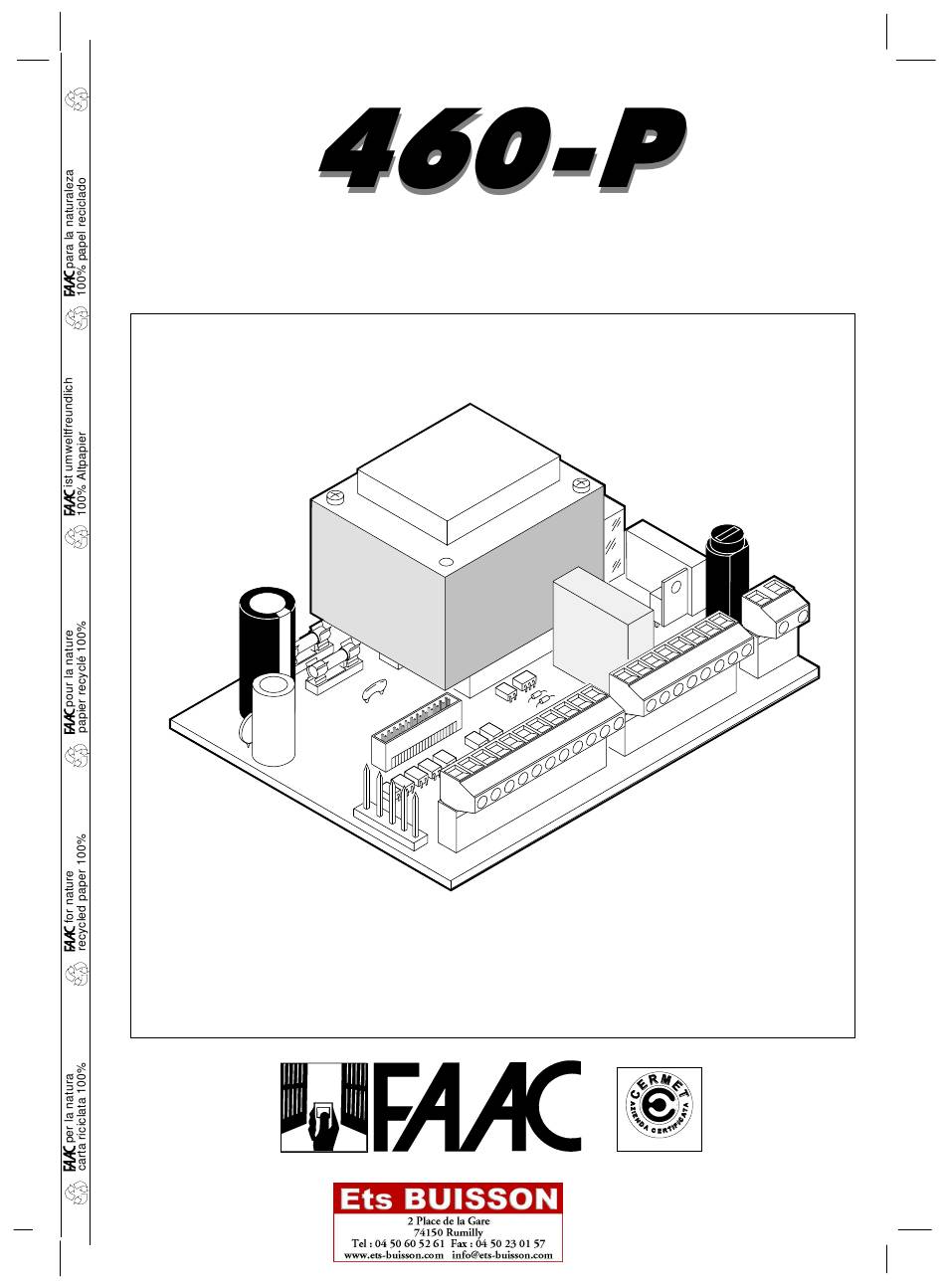

- Page 1 UNI EN ISO 9001-085...
- Page 2 73/23 CEE, modifiée 93/68/CEE. 89/336 CEE, modifiée 92/31 CEE et 93/68/CEE Remarque supplémentaire: Ces produits ont été soumis à un test dans une configuration typique homogène (tous les produits sont de fabrication FAAC S.p.A.). Fait à Bologna, le 1 janvier 1997 L’Administrateur délégué...
- Page 3 9) FAAC ne saurait être tenu pour responsable de l'inobservation des règles de l'art dans la construction des fermetures à motoriser ni de leurs détériorations pendant leur durée de fonctionnement.
- Page 4 FRANÇAIS 1. DESCRIPTION La 460-P est une armoire de manoeuvre électronique programmable avec microprocesseur technologie CMS, pour la commande des opérateurs hydrauliques. Elle est fournie en configuration standard, mais elle peut être modifiée par le programmateur FAACTOTUM prévu à cet effet.
- Page 5 ÉLECTRIQUES AVEC LA CONFIGURATION STANDARD 460P F-TX LAMP C OP1 CL1 C OP2 CL2 14 15 16 17 18 FAAC LAMP 230 Vac 24 Vdc MINILAMP 50 Hz 3 W max Fig. 2 Bornier J2 (basse tension) Remarque sur les sécurités Par sécurités, on désigne tous les dispositifs (cellules photo-...
- Page 6 FRANÇAIS FRANÇAIS Exemples d’application des sécurités et leurs connexions (utilisant la configuration de base de l’armoire 460P) Sécurité intrinsèque (“Fail safe”) désactivée Aucun dispositif connecté Connexion de deux tranches de sécurité : une comme sécurité en fermeture et l’autre comme sécurité en ouverture IN4 IN5 10 11 IN4 IN5...
- Page 7 150 mA Bornier J3 (sorties haute tension) 12 et 13 - LAMP (230 Vca) Bornes pour le branchement du feu clignotant (FAAC Lamp, Minilamp). N.B.: Décodeur dédié nécessiare pour chaque type 14,15,16 - COM/OP1/CL1 = MOTEUR 1 d’accessoires B r a n c h e m e n t d u M o t e u r 1 ( r e t a r d é e n Fig.
- Page 8 FRANÇAIS FRANÇAIS 4. MODULES OPTIONNELS Connecteur J1 Les modules optionnels sont des cartes électroniques Sur le connecteur J1 sont enfichés les modules optionnels additionnelles, à implanter sur l’armoire de manoeuvre éventuels (MEI-MEL1-MEL2) et/ou le câble de connexion du électronique 460P. FAACTOTUM (Fig.14).
- Page 9 FRANÇAIS FRANÇAIS MEL-1 1 : (-) MEL-2 2 : (+) 3 : commun des contacts N.B.: le pouvoir de coupure libres maximum du contact libre est 5 : contact libre (N.O.) de 5 A. 6 : contact libre (N.O.) Alimentation externe EL 1 - EL 2 : Électroserrures 12 Vcc 12 ohms...
- Page 10 FRANÇAIS FRANÇAIS IN10 - GC1/FCA1 =Gatecoder 1/Fin de course OUV.1 Cette entrée a deux fonctions distinctes, selon la programmation faite (utilisation du Gatecoder ou du Fin de course) : Gatecoder utilisé = GC1 Correspond à l’entrée du signal provenant du Gatecoder installé...
- Page 11 FRANÇAIS FRANÇAIS pratiqué sur la patte comme indiqué en figure 23. Limitations d’affectation des entrées : Engager le téton du Gatecoder dans le logement de l’axe la borne IN1 (OUVERTURE 2 VANTAUX) n’apparaît pas dans long en prenant soin de faire coïncider la partie plate avec le cycle d’assignation du fait qu’elle ne peut pas être la vis pointeau de blocage (rep.5).
- Page 12 Tabl.9 Logiques de fonctionnement Automatique standard LOGIQUE “A” IMPULSIONS ÉTAT DU PORTAIL OPEN-A (2 VANTAUX) OPEN-B (1 VANTAIL) CLOSE STOP FSW-OP FSW-CL FSW-OP/CL SAFE-OP SAFE-CL SAFE-OP/CL FERMÉ ouvre et referme après ouvre 1 vantail et aucun effet aucun effet aucun effet aucun effet aucun effet aucun effet...
- Page 13 FRANÇAIS FRANÇAIS 7. SÉCURITÉ INTRINSÈQUE (“FAILSAFE”) La sécurité intrinsèque (“Failsafe”) est un système de vérification de l’efficacité de fonctionnement des cellules photo-électriques. Le contrôle s’effectue avant chaque actionnement des moteurs en coupant momentanément la tension d’alimentation aux émetteurs des cellules photo-électriques pour s’assurer de l’ouverture du contact sur le récepteur. Dans le cas contraire, le mouvement des vantaux est neutralisé...
- Page 14 FRANÇAIS FRANÇAIS EXEMPLES DE CONNEXION SUR LES ENTRÉES SAFE-OP ET SAFE-CL (en utilisant la configuration de base de l’armoire 460P et du module MEI) FAILSAFE désactivée Connexion de deux tranches de sécurité: une Aucun dispositif de sécurité connecté en ouverture (SAFE OP) et l’autre en fermeture (SAFE CL) IN7 IN8 IN7 IN8...
- Page 15 FRANÇAIS FRANÇAIS CONFIGURATION DE L’INSTALLATION N° N° Assegnazione Assignation Assegnazione Assignation Tempo pausa Temporisation ENTRÉE PAR DÉFAUT personnalisée INGRESSO STANDARD Personalizzata Temps de décalage OUV. Tempo ritardo AP. OPEN-A OPEN-A Temps de décalage FER. Tempo ritardo CH. Logique standard OPEN-B STOP FSW-CL Logique...
- Page 16 Le descrizioni e le illustrazioni del presente manuale non sono impegnative. La FAAC si riserva il diritto, lasciando inalterate le caratteristiche essenziali dell’apparecchiatura, di apportare in qualunque momento e senza impegnarsi ad aggiornare la presente pubblicazione, le modifiche che essa ritiene convenienti per miglioramenti tecnici o per qualsiasi altra esigenza di carattere costruttivo o commerciale.
