Slimdrive SL/Slimdrive SL-FR 2M

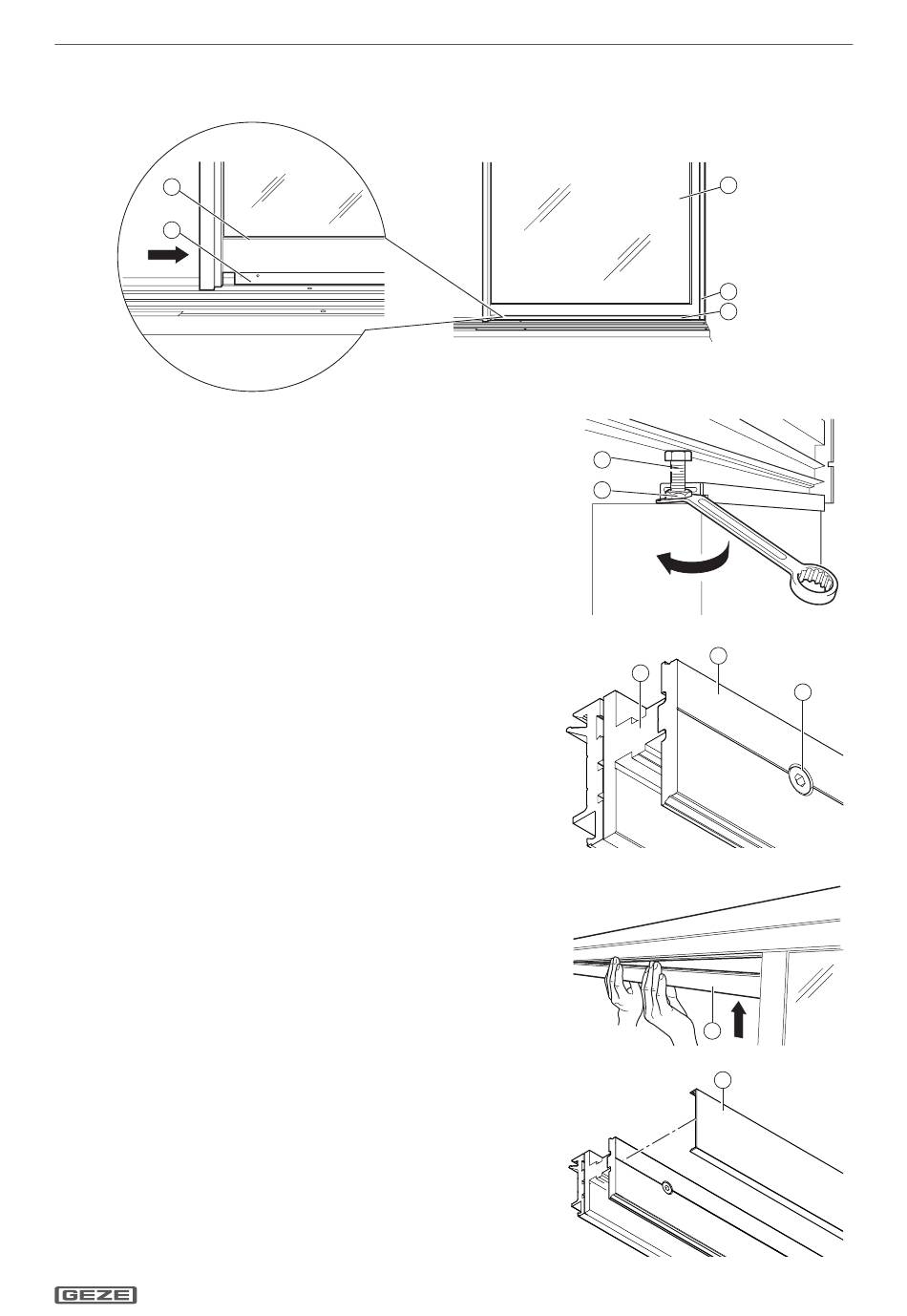

Fixer l'élément latéral
Rabattre entièrement l'élément latéral (1) et l'insérer dans la latte murale (5).
X X
1
2
Dévisser la vis de réglage (4) en haut de l'élément latéral jusqu'à
X X
ce qu'elle repose contre la poutre en porte-à-faux.
Serrer la vis de réglage (4) avec l'écrou (6).
X X
Placer les recouvrements contre le type de poutre SL
Visser le couvercle (2) sur la poutre en porte-à-faux (1) avec les
X X
vis à six pans creux (3).
Insérer le cache (4) d'en bas dans la poutre en porte-à-faux dans
X X
la zone de passage de la porte.
Enficher le cache (5) sur la poutre en porte-à-faux.
X X
1
5
2
4
6
2
1
4
5
Montage
3
13
