3.
Lorsque vous joignez deux
bouts ensemble, il vous suffit
d'abouter chaque section
fermement ensemble pour
obtenir le niveau correct.
Montage du repère d'origine
1.
Fermez le portail complètement.
2.
Montez le repère d'origine sur
la crémaillère à une distance
minimale de 500mm du capteur
d'origine. Referez-vous à l'image
31, vue isométrique A ou vue en
plan B.
Il est possible d'utiliser une
distance bien supérieure
à 500mm entre le repère
et le capteur. Toutefois,
si vous utilisez la fonction
Ouverture piéton, bien
que la position du repère
n'affectera pas la largeur
de l'ouverture piéton, il est
préférable que le repère soit
fixé à l'intérieur du point
d'ouverture piéton.
Vue isométrique A
supérieure à
Capteur
d'origine
Vue en plan b
500mm
Capteur d'origine
page 33

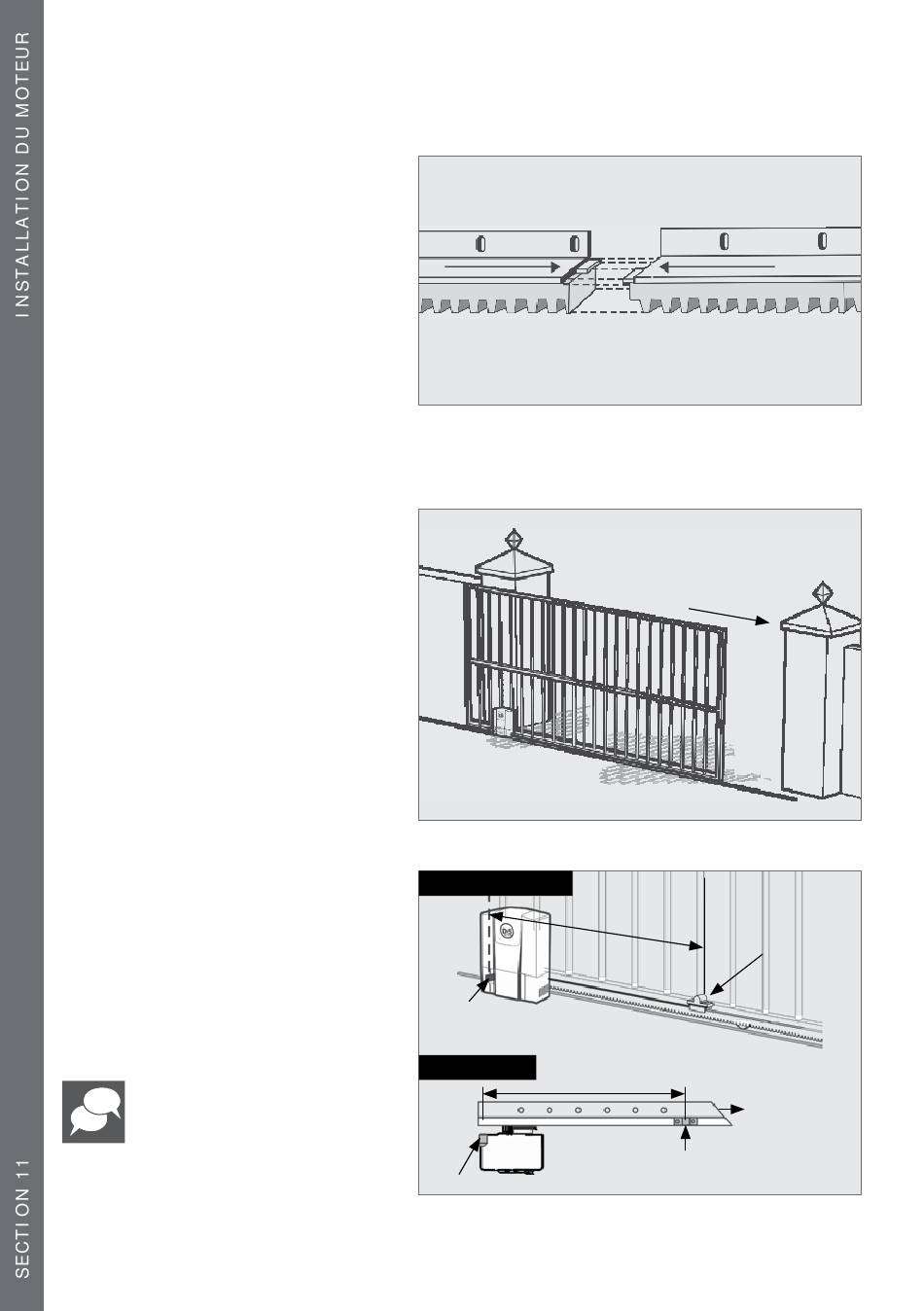

IMAGE 30
Fermez le
portail
IMAGE 31
500 mm
Repère
d'origine
Portail
ferme
Repère d'origine
IMAGE 32
