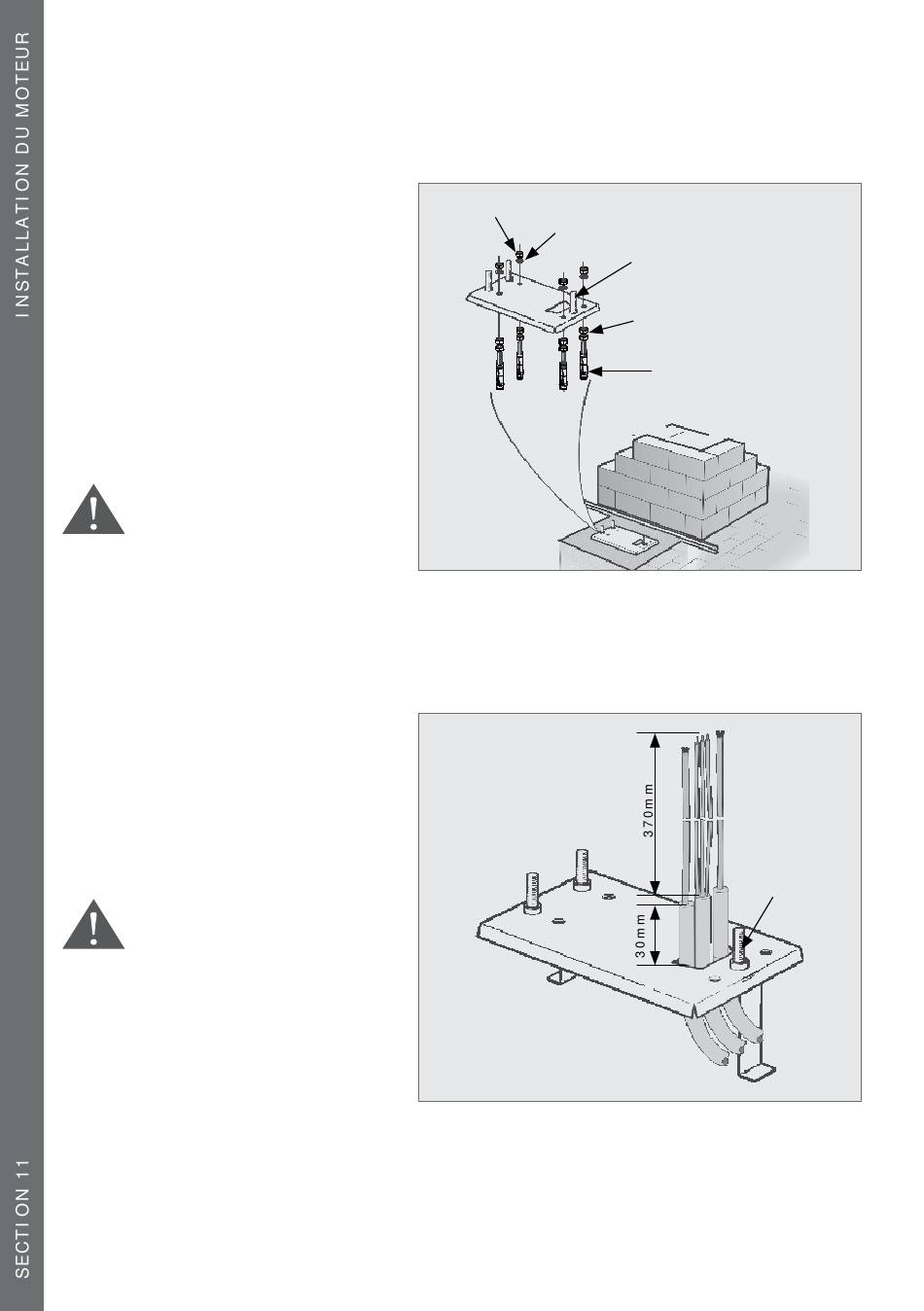

Option 2: Soubassement en béton existant
3. En cas de boulonnage sur un
soubassement en béton existant,
placez la plaque de fondation
dans sa position correcte et
utilisez la plaque comme gabarit
pour marquer les trous des
chevilles.
4. Assemblez la plaque de fondation
sans les supports de fixation
avant de la boulonner sur le
soubassement.
Se rassurer que les
boulons M10 de montage
de la boîte d'engrenage
sont correctement sérré.
Passage des câbles et fixation de la plaque de fondation
1. Faites passer les câbles, comme indiqué dans la section 8, Exigences de câblage.
2. Assurez-vous que tous les câbles
et les gaines dépassent au
moins 400mm au-dessus de la
plaque de base une fois installés,
comme indiqué dans l'image 14.
Assurez-vous que
tous les boulons M10
qui fixent la boite
d'engrenages sont en
place.
3. Bétonnez ou boulonnez
solidement la plaque de
fondation en position.
écrou M10
Rondelle M10
page 27
boullons M10 de
montage de la boîte
d'engrenage
Utiliser deux écrous
plats M12 comme
séparateur et le
goujon d'expansion
M10 x 95
boulons M10 de
Montage
IMAGE 13
boulons M10
de Montage
IMAGE 14
