11. Installation du Moteur
Localisez la position du moteur
• Pour vous assurer que le moteur n'empiète pas sur la voie de circulation, posez la
plaque d'assise au moins au ras de l'entrée
• Déterminez une position et une hauteur appropriées pour le moteur en examinant les
images 8, 9 et 10
• Une installation type inclut un montage de la crémaillère au-dessus du pignon comme
illustré sur les images 8A, 9A et 10A pour chaque type de crémaillère considéré.
Toutefois, dans chaque cas, les images 8B, 9B et 10B montrent la crémaillère montée
en dessous
S'il y a suffisamment d'espace pour monter la crémaillère en dessous sans
qu'elle touche le sol lors du déplacement du portail, voici alors les avantages et
les inconvénients:
Avantages
• La crémaillère est davantage masquée
• Cela procure un support anti-levage très efficace
• Cela garantit que la crémaillère ne chute pas sur le pignon en chargeant le
moteur inutilement lorsque le portail est sur le point d'être complètement
fermée
Inconvénients
• Les dents de la crémaillère orientées vers le haut recueilleront potentiellement
de la saleté
• Support personnalisé
En choisissant soigneusement la configuration de la crémaillère et la hauteur de
placement du moteur, le montage de la crémaillère peut parfois être grandement
simplifié.
• Si une cage antivol est requise, assurez-vous de laisser assez de dégagement
autour des piliers, etc.
• Si vous utilisez une crémaillère à cornière en nylon, veuillez vous assurer
que le poids et la force de traction de la portail ne dépassent pas la limite de
résistance de la crémaillère
Recommandé
pour permettre
le réglage
Plaque
de fondation
barre plate
soudée à la
plaque de
fondation
au rail

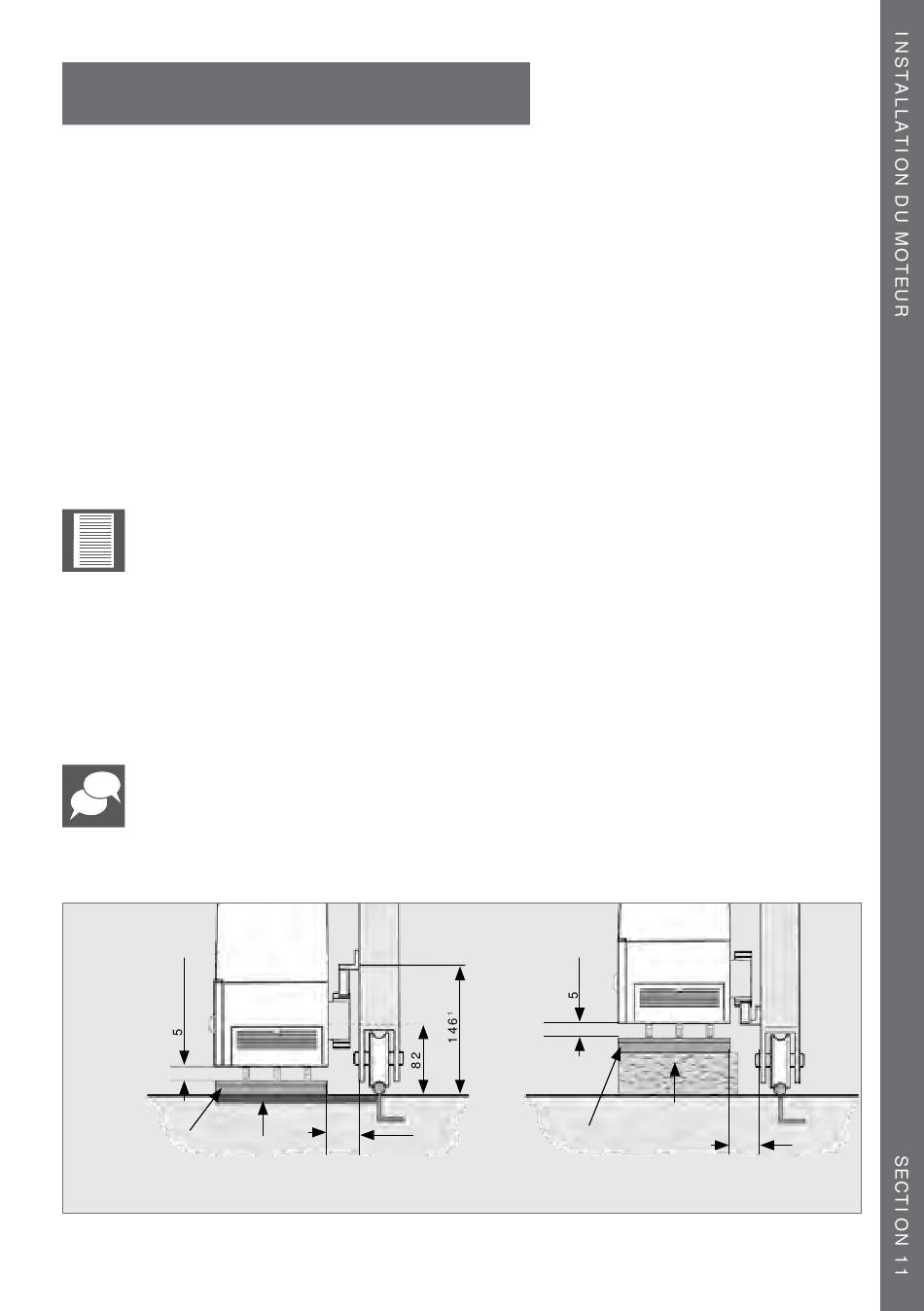

IMAGE 8A. CRéMAIllèRE EN ACIER,
AU-DESSUS DU PIGNON
www.CentSys.com
Recommandé
pour permettre
le réglage
Plaque
32-50
de fondation
1. Inclut 3 mm de dégagement requis entre le
IMAGE 8b CRéMAIllèRE EN ACIER,
page 24
Fondation
surélevée
32-50
pignon et la crémaillère
EN DESSOUS DU PIGNON
