Montage de la boîte d'engrenage
1. Fixez les écrous et les rondelle
M10 sur les boulons de fixation,
comme illustré sur l'image 15.
2. Réglez les écrous de telle sorte
qu'un espace de 7mm existe
jusqu'à la base pour pouvoir
effectuer un réglage ultérieur.
Rappelez-vous de placer
une rondelle avec chaque
écrou avant d'installer la
boîte d'engrenage.
3. Retirez les entrées défonçables
des câbles de la boîte
d'engrenage.
4. Faites passer les câbles à travers
ces trous tout en ajustant la
boîte d'engrenage sur la plaque
de base.
5. Notez la trajectoire des
câbles jusque sur la carte de
commande.
6. Vérifiez que le moteur est
à niveau.
7. Fixez la boîte d'engrenage en
place en installant une rondelle,
une rondelle-ressort et un écrou
sur chaque fixation de la boîte
d'engrenage.
8. Scellez le conduit et les trous
des entrées défonçables dans
le moteur avec du silicone afin
d'empêcher les fourmis d'y
pénétrer.
www.CentSys.com
Rondelle M10
écrou M10
lumières du
pilier
Câble de
signal
écrou
M10
Rondelle
M10
Rondelle
M10
écrou
M10
page 28
7mm

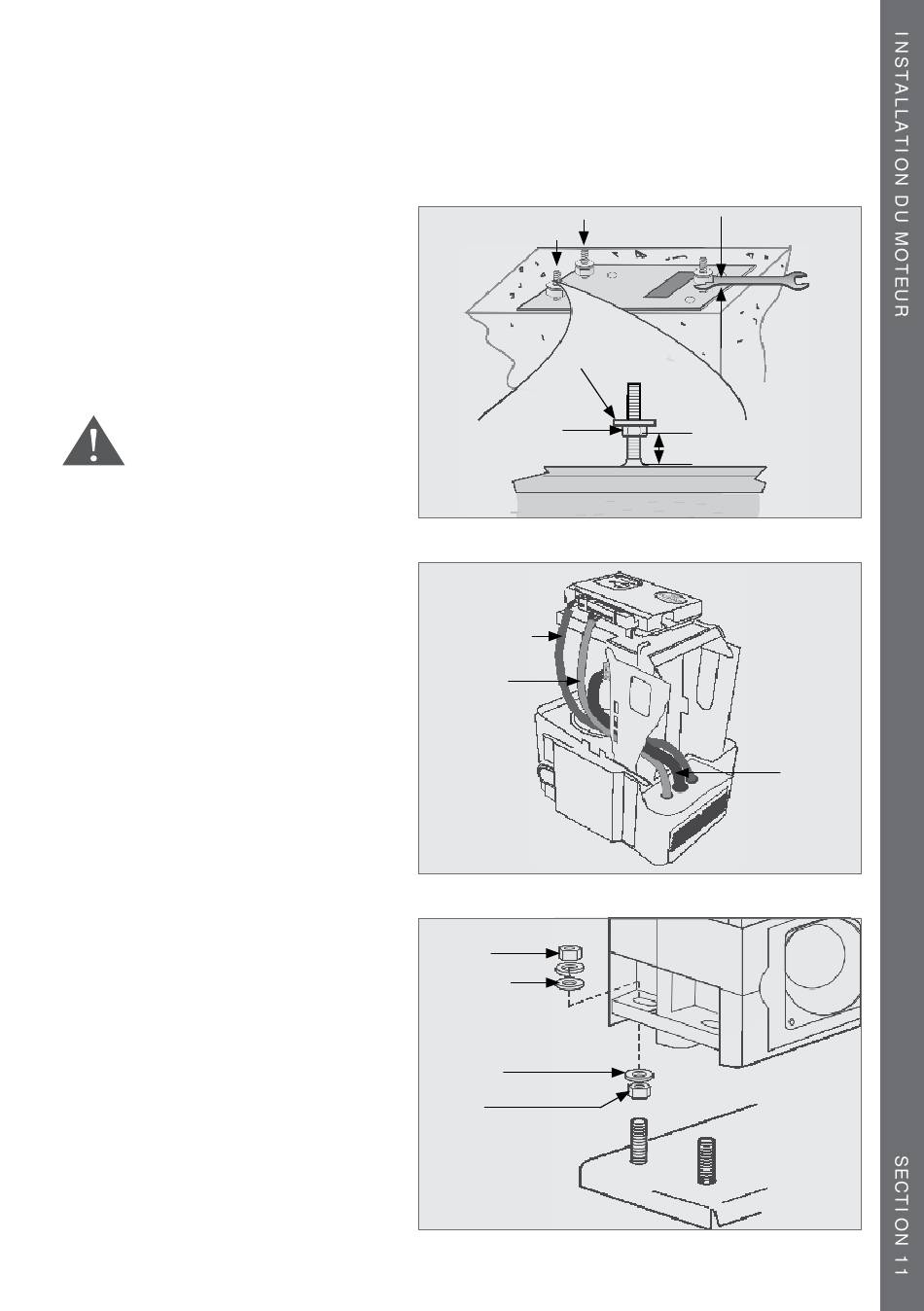

IMAGE 15
Alimentation
secteur
IMAGE 16
IMAGE 17
