Module de navette

Ne convient pas aux enfants de moins de 14 ans. Contient des

petites piéces.

Ce symbole signifie que les fils qui se croisent doivent être raccordés ensembles

Ce symbole représente un bouton poussoir ou un

contact momentané

Ne faire les raccordements que si la tension d'alimentation est coupée

Les sources de courant doivent être protéges contre les courts-circuits afin

d'éviter la surchauffe des fils en cas de surcharge. Les transfos doivent être

conformes au règles en vigueur dans le pays

Données techniques

Tension de service

Courant maximum

Temps d'arrêt

Nous vous souhaitons beaucoup de satisfaction avec ce produit.

Viessmann

Modellspielwaren GmbH

Am Bahnhof 1

D - 35116 Hatzfeld

www.viessmann-modell.de

Viessmann

Modellspielwaren GmbH

5214

Mode d'emploi

Ce symbole indique les endroits ou il faut réaliser les

isolations

Attention

10 - 16 V =/~

2 A

5 - 70 s

Page 1 Viessmann Modellspielwaren GmbH Module de navette 5214 Mode d’emploi Ne convient pas aux enfants de moins de 14 ans. Contient des petites piéces. Ce symbole signifie que les fils qui se croisent doivent être raccordés ensembles Ce symbole indique les endroits ou il faut réaliser les Ce symbole représente un bouton poussoir ou un...
Page 2: Montage
électriques entre le trajet de la navette et le reste du réseau. Pour pouvoir extraire un train de la navette et l’envoyer sur le reste du réseau, un autre inverseur Viessmann 6835 est nécessaire (voir schéma dans les pages suivantes)
Page 3 Raccordement du module de navette Important Si vous ne désirez pas avoir le choix entre le mode manuel automatique grâce à l’utilisation d’un inverseur Viessmann 6835, il faudra ponter les bornes 3 et 4 du module qui fonctionnera al or s en...
Page 4 électriques entre le trajet de la navette et le reste du réseau. Pour pouvoir extraire un train de la navette et l’envoyer sur le reste du réseau, un autre inverseur Viessmann 6835 est nécessaire.( Contenu dans boîtier 5550) Universal Ein-Aus-Umschalter Dérivation vers le reste...
Page 5: Fonctionnement

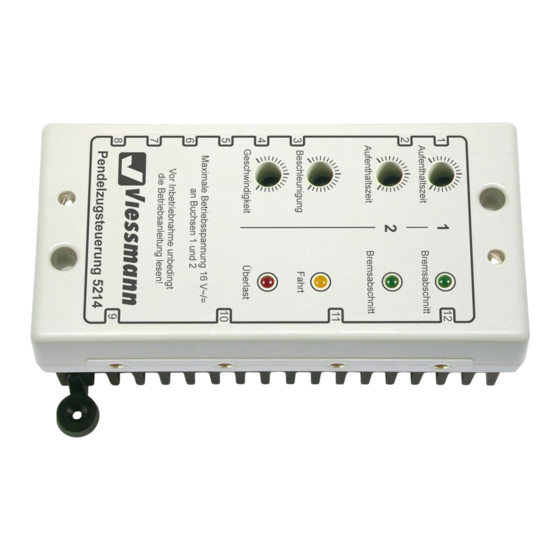

Fonctionnement Le module Viessmann 5214 comporte 4 potentiomètres et 4 LED d’incation. Linverseur externe permet le choix entre le mode automatique et le mode manuel. Les potentiomètres sont réglables à l’aide d’un tournevis d’horloger. Ci dessous la description des différents éléments...
