4
x
Mise en place et installation

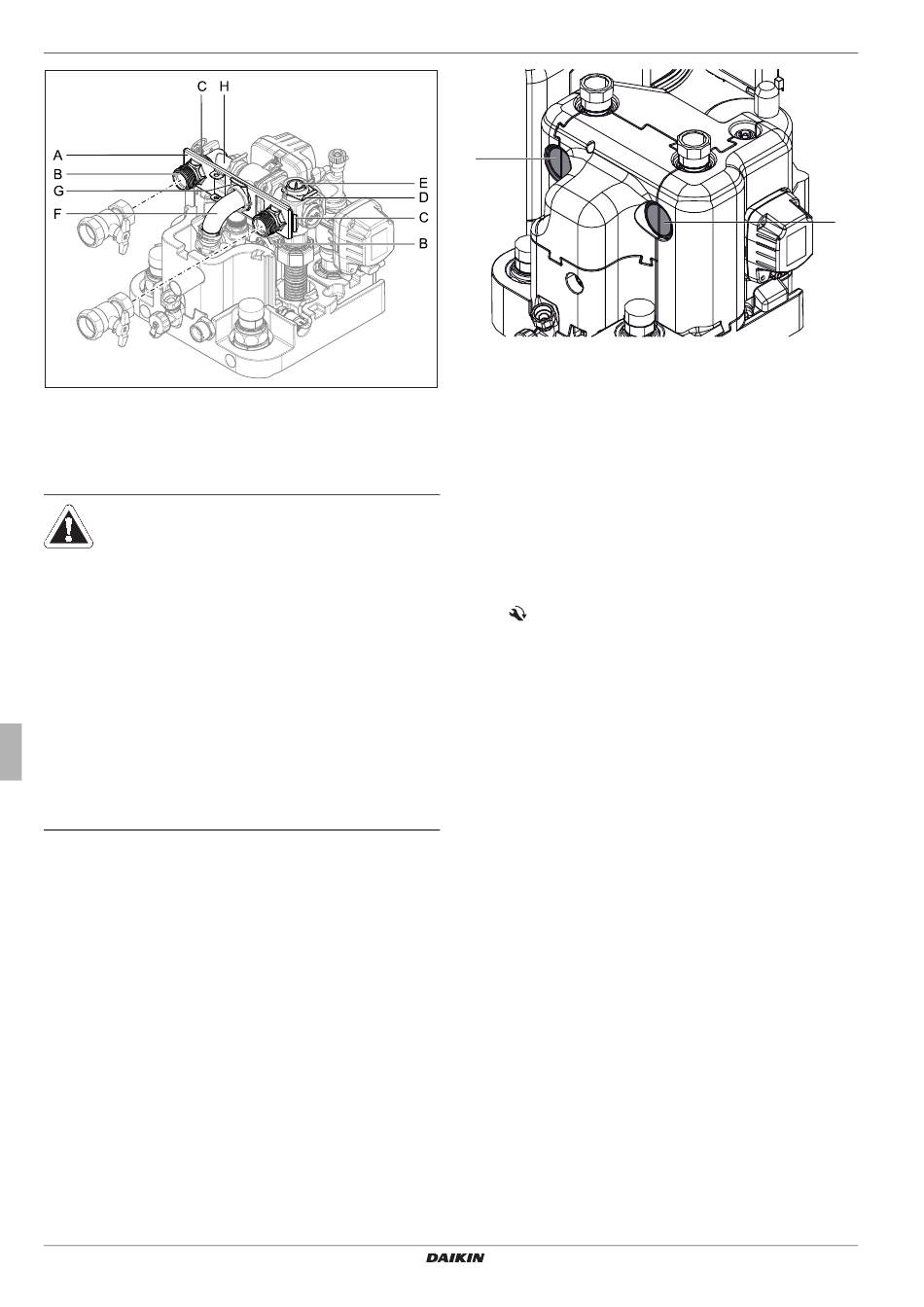

Fig. 4-11 Raccords de départ et de retour du chauffage orientés vers
l'arrière
● Glisser la tôle de maintien entre le collecteur et son logement
horizontal et réinsérer le collecteur (fig. 4-11, rep. F) dans son
logement via le trou central dans la tôle de maintien.
ATTENTION !
Si les étriers ne sont pas bien insérés,
les accouplements peuvent se détacher
de leurs logements, ce qui peut entraîner
une sortie abondante et continue de li-
quide.
● Avant d'insérer un étrier, s'assurer
qu'il s'enclenche bien dans la rainure
de l'accouplement. Pour cela, insérer
l'accouplement assez loin dans le
logement pour que la rainure soit
visible à travers le logement de
l'étrier.
● Insérer l'étrier jusqu'en butée.
● Bloquer le collecteur avec l'étrier (fig. 4-11, rep. G) dans son
logement.
● Insérer les deux accouplements de raccordement (fig. 4-11,
rep. B) dans les logements latéraux, via la tôle de maintien.
● Bloquer les deux accouplements de raccordement avec les
étriers (fig. 4-11, rep. C) dans leurs logements.
● Insérer le bouchon de fermeture (fig. 4-11, rep. E) dans le
logement supérieur.
● Bloquer le bouchon de fermeture avec l'étrier (fig. 4-11,
rep. D).
● Découper les passages latéraux de la garniture d'isolation
(fig. 4-12, rep. A) avec un outil adapté.
Manuel d'installation et d'utilisation
24
A
Fig. 4-12 Découpe de la garniture d'isolation
4.4.2 Raccord des conduites hydrauliques
Condition indispensable : Le montage d'accessoires en option
(p. ex. solaire, chauffage d'appoint) s'effectue selon les prescrip-
tions des instructions fournies sur le Daikin Altherma EHS(X/H).
● Contrôler la pression de raccordement en eau froide (6 bar
maximum).
– En cas de pressions plus élevées, monter un réducteur de
pression dans la conduite d'eau potable.
● Réaliser les connexions hydrauliques sur le Daikin Altherma
EHS(X/H).
– Reprendre la position et la dimension des raccords de
chauffage de la fig. 4-1 / fig. 4-2 et du tab. 3-1.
Respecter le couple de serrage préconisé
–
(voir chapitre 10.3 « Couples de serrage »).
– Le système de conduites doit être conçu de telle sorte
que, après le montage, le capot insonorisant puisse être
monté sans problème.
– Le raccord destiné au remplissage et à l'appoint en eau du
système de chauffage doit être conforme à la norme
EN 1717 de manière à protéger l'eau potable de toute
impureté par reflux.
● Raccorder la conduite d'évacuation sur la vanne de
surpression de sécurité et un vase d'expansion à membrane
conforme à la norme EN 12828.
– Contrôler la tenue du flexible d'évacuation sur la vanne de
surpression.
– Si besoin, relier et installer son propre flexible.
● Isoler les conduites pour éviter la perte de chaleur et la
formation de condensats (épaisseur d'isolation d'au moins
20 mm).
– Sécurité en cas de manque d'eau : la surveillance de la
pression et de la température de la régulation éteint le Daikin
Altherma EHS(X/H) par sécurité en cas de manque d'eau.
Le client n'a pas besoin de fournir de protection supplémen-
taire en cas de niveau d'eau insuffisant.
– Prévention des dommages dus aux dépôts et à la corro-
sion : respecter les règles techniques correspondantes afin
d'éviter les produits de corrosion et la formation de dépôts.
Exigences minimales sur la qualité de l'eau de remplissage et
de complément :
– Dureté de l'eau (calcium et magnésium, déterminé
comme carbonate de calcium) : ≤ 3 mmol/l
– Conductivité : ≤ 1 500 (idéalement ≤ 100) μS/cm
– Chlorure : ≤ 250 mg/l
– Sulfate : ≤ 250 mg/l
– Valeur pH (eau de chauffage) : 6,5 - 8,5
A
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1441399_00 – 04/2017 – FR
