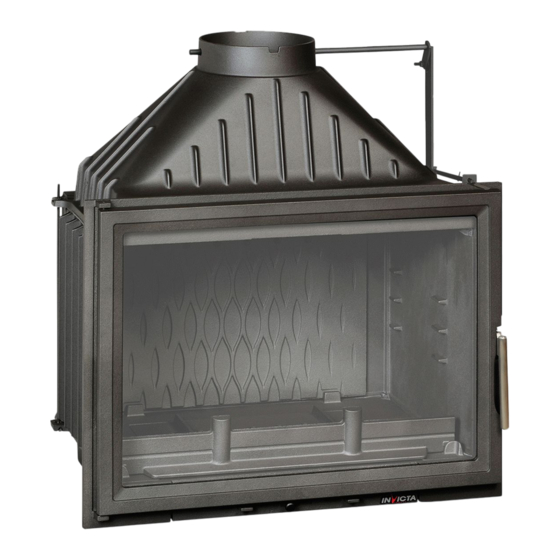

Invicta 700 Grand Angle Notice Particulière D'utilisation Et D'installation
Masquer les pouces
Voir aussi pour 700 Grand Angle:
Manuels Connexes pour Invicta 700 Grand Angle
Sommaire des Matières pour Invicta 700 Grand Angle
- Page 1 Foyer 700 Grand Angle Référence: P927073 Foyer 700 Grand Angle Volet Post Combustion Référence P927073 XD – 07/12/2020 page 1/10...
- Page 2 Foyer 700 Grand Angle Référence: P927073 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13229 : Puissance nominale 12 kW...
- Page 3 Foyer 700 Grand Angle Référence: P927073 INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL. Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 4 Foyer 700 Grand Angle Référence: P927073 XD – 07/12/2020 page 4/10...
- Page 5 Foyer 700 Grand Angle Référence: P927073 XD – 07/12/2020 page 5/10...
- Page 6 Foyer 700 Grand Angle Référence: P927073 Désignation Référence Joint de porte Ø8 longueur 2.14m AI303008 Joint de cendrier 5 longueur 0,882 mètre AI303005 Joint de vitre 7x3 longueur 1,43 metre AI010080 Axe de porte bas, clou de 5x30 AS0105300 Tige de volet de buse AS700222A Excentrique de réglage fermeture...
- Page 7 Foyer 700 Grand Angle Référence: P927073 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 8 Foyer 700 Grand Angle Référence: P927073 Organes de réglages : Registre de réglage d’allure : Situé en façade du cendrier, ce registre est utilisé pour moduler l’allure de l’appareil entre « Puissance normale » (registre entrouvert de 10 à 20 %) et la « combustion lente » (registre fermé).
- Page 9 Foyer 700 Grand Angle Référence: P927073 CONSEILS D’ENTRETIEN Après une longue période d’arrêt vérifier l’absence d’obstruction du conduit avant un rallumage. A l’occasion des opérations de ramonage, faites vérifier l’ensemble de l’appareil par un technicien compétent qui : nettoiera complètement l’appareil, vérifiera les jonctions des différentes pièces et la position du déflecteur, celui-ci étant incliné en appui en haut sur l’avaloir et maintenu vers le bas sur le fond....
- Page 10 Foyer 700 Grand Angle Référence: P927073 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P927073 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
