Manuels Connexes pour Invicta Insert 700GA
Sommaire des Matières pour Invicta Insert 700GA

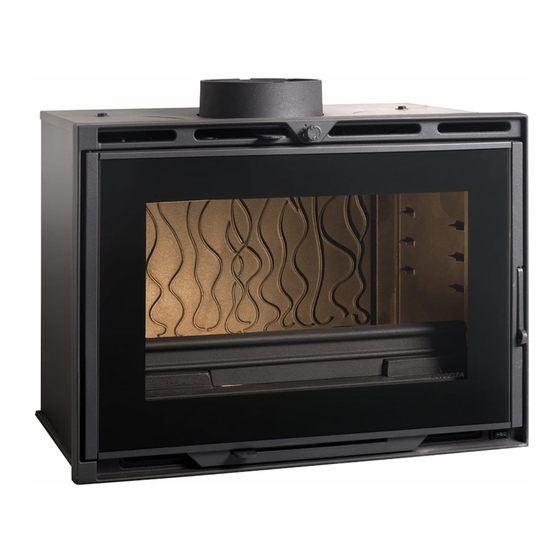

- Page 1 Insert 700GA Model: P967443 insert 700 GA Insert 700 Grand Angle Référence P967443 BP le 18/02/2020 Page 1 sur...
-
Page 2: Caractéristiques De Construction
Fiche technique AN 9674 43 Insert 700GA Model: P967443 insert 700 GA Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil. Caractéristiques et performances en fonctionnement intermittent suivant EN 13229 :... -
Page 3: Raccordement Électrique De La Soufflerie
Insert 700GA Model: P967443 insert 700 GA INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des murs et du sol de la maison situés dans l’environnement de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après. - Page 4 Insert 700GA Model: P967443 insert 700 GA BP le 18/02/2020 Page 4 sur...
- Page 5 Insert 700GA Model: P967443 insert 700 GA Repère DESIGNATION Référence Joint façade Ø 8 longueur 2,50 m AI 303008 Joint vitrage 7x3 mm longueur 1,90 m AI 010080 Laine céramique 115x42x25 AI 701542 Carton céramique 102x35x8 AI 713110 Carton céramique 120x40x2 AI 713155 Carton céramique 95x50x8...
-
Page 6: Tres Important
Insert 700GA Model: P967443 insert 700 GA TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées. -
Page 7: Conseils D'entretien
Insert 700GA Model: P967443 insert 700 GA Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «... -
Page 8: Opérations Et Informations Réservées Au Professionnel Qualifié
Insert 700GA Model: P967443 insert 700 GA Fonctionnement, branchement et accès aux ventilateurs 119 x 119 x 38 Choix du mode de ventilation : POSITION 0 : Arrêt ou fonctionnement automatique Dans le cas où vous n’utilisez pas votre insert, la soufflerie est à l’arrêt. -
Page 9: Schema Electrique
Insert 700GA Model: P967443 insert 700 GA SCHEMA ELECTRIQUE terre neutre INSERT phase RESISTANCE INTERRUPTEUR THERMIQUE VENTILATEUR VENTILATEUR vert jaune bleu rouge BP le 18/02/2020 Page 9 sur... - Page 10 Insert 700GA Model: P967443 insert 700 GA Woodstove insert 700 Wide angle Model : P967443 BP le 18/02/2020 Page 1 sur...
- Page 11 Insert 700GA Model: P967443 insert 700 GA Installation and user guide Please read both the user manual and the general manual which were delivered with the equipment. Characteristics and performance in non-continuous use according to standard EN 13229: Normal Output...
-
Page 12: Installation Instructions
Your Invicta stove is not to be used by children or people with mental or physical disabilities, unless supervised and guided by someone responsible for their safety. The stove should not be operated by inexperienced users unless they have read or been given prior instructions. - Page 13 Wood Stove insert 700 GA model 967444 BP on 11/02/2019 Page 4/10...
- Page 14 Wood Stove insert 700 GA model 967444 Item DESCRIPTION Model: Door Seal Ø8, Length 2.50 Metres AI 303008 Glass seal 7x3 mm length 1.9 metres AI 010080 Ceramic wool 115x42x25 AI 701542 Ceramic insulator strip 102x35x8 AI 713110 Ceramic insulator strip 120x40x2 AI 713155 Ceramic insulator strip 95x50x8 AI 713950...
-
Page 15: Very Important
Wood Stove insert 700 GA model 967444 VERY IMPORTANT In addition to this manual, take care to read the “INSTALLATION AND USAGE GUIDE FOR WOOD BURNING STOVES” supplied with the appliance. INSTALLATION GUIDELINES The atmospheric depression in the flue must be between 6 and 12 Pascals. This can be measured with a manometer when the stove is in operation. An air modulator is usually needed to set the airflow to recommended values. - Page 16 Wood Stove insert 700 GA model 967444 Whichever method is used (normal output or long period), make sure the initial load of wood is properly lit and that the flame is maintained. If necessary, set the regulator to the lighting position to increase airflow and allow the wood to catch. Ensure that flames are present during combustion of the volatile fraction of the wood, to avoid the stove or flue sooting- up and the emission of substances harmful to health or the environment.
- Page 17 Wood Stove insert 700 GA model 967444 Operation, connection and access to ventilators 119 x 119 x 38 Choice of ventilator mode: POSITION 0: Not in operation or automatic mode If you are not using your stove insert, the ventilators will not be in operation. When using the stove insert: The ventilators will start automatically when the temperature surrounding the stove ...
-
Page 18: Wiring Diagram
Wood Stove insert 700 GA model 967444 WIRING DIAGRAM: Earth Neutral Stove Positi insert RESISTANC SWITCH THERMAL VENTILATOR VENTILATOR green yellow blue read BP on 11/02/2019 Page 9/10... - Page 19 Wood Stove insert 700 GA model 967444 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P967443 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
