2

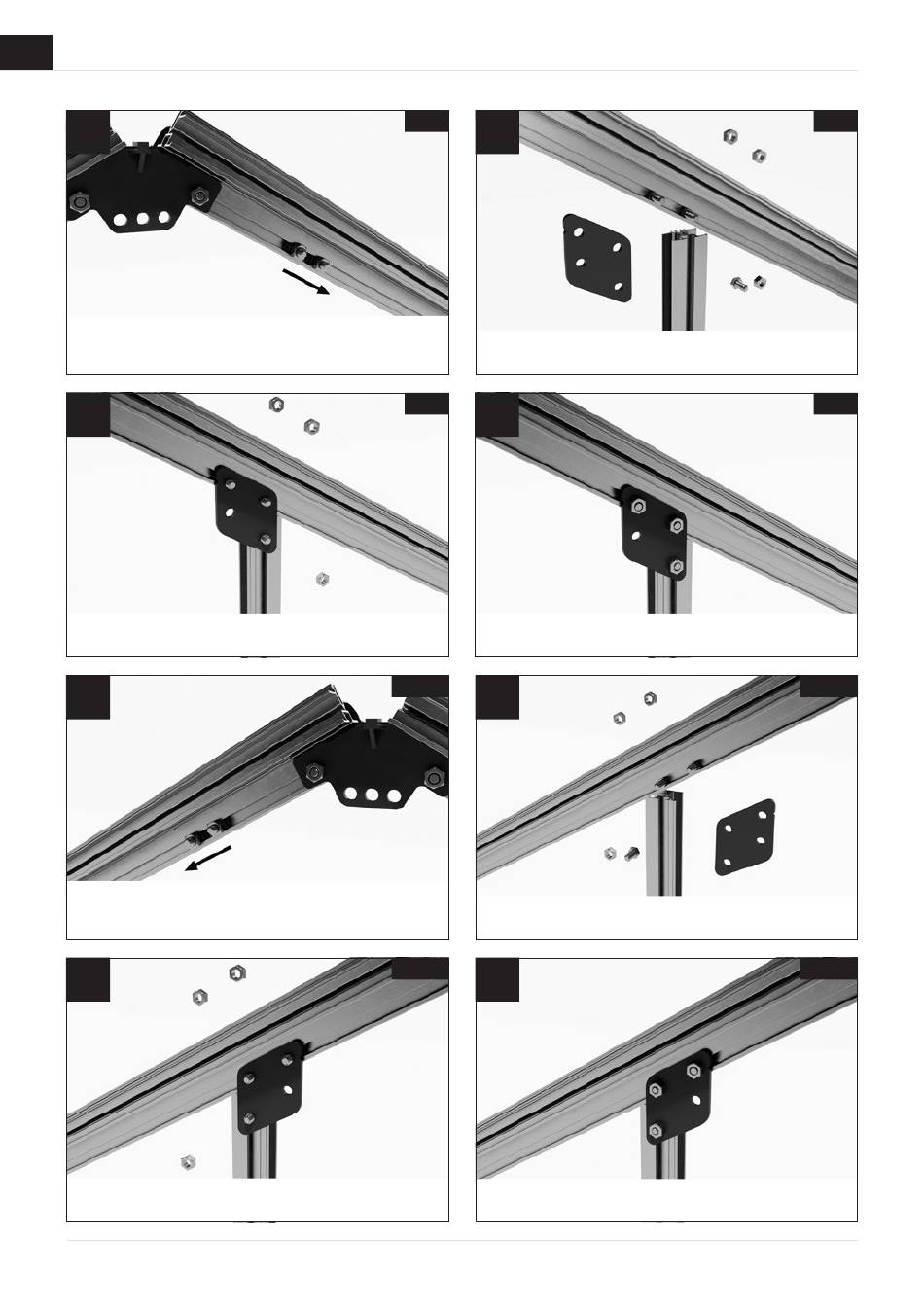

Montage de la paroi arrière
7a
Desserrez les deux écrous M6 des vis M6x12 mm précédemment
insérées dans la zone du faîtage et guidez les vis vers l'extrémité
supérieure de l'entretoise de la paroi arrière�
7c
Placez le gousset de l'entretoise de manière à ce que les trois vis
passent par les trous du gousset�
7a
Pour le deuxième côté, desserrez les deux écrous M6 des vis M6x12
mm préalablement insérées dans la zone du faîtage et guidez les
vis vers l'extrémité supérieure de l'entretoise de la paroi arrière�
7c
Placez le gousset de l'entretoise de manière à ce que les trois vis
passent par les trous du gousset�
34
à droite
7b
Dévissez les écrous M6 des deux vis� Prenez un gousset de l'ent-
retoise, ainsi qu'une vis M6x12 mm et un écrou M6�
à droite
7d
Vissez fermement le gousset à l'aide d'écrous M6 sur le profilé
d'angle de toit et sur l'entretoise de la paroi arrière�
à gauche
7b
Retirez les écrous M6 des deux vis� Prenez un gousset de l'entre-
toise ainsi qu'une vis M6x12 mm et un écrou M6�
à gauche
7d
Vissez fermement le gousset à l'aide d'écrous M6 sur le profilé
d'angle de toit et sur l'entretoise de la paroi arrière�
à droite
à droite
à gauche
à gauche
