Visonic CodeSecure MCT-237 Guide D'utilisation

Mini Télécommande alarme bidirectionnelle sans fil
CodeSecure™
DESCRIPTION
Le transmetteur MCT-237 est une télécommande miniature
CodeSecure™ à 6 touches, spécialement adaptée à l'appareil PowerMax
Pro. Elle permet à l'utilisateur d'armer ou désarmer le système d'alarme et
d'en visualiser l'état.
Chaque centrale alarme PowerMax Pro peut enregistrer jusqu'à huit
télécommandes alarme MCT-237
télécommande est alimentée par une pile alcaline interne de 1,5V.
Chaque transmetteur est fourni avec un petit anneau. Chacun des 6 boutons
poussoirs (touches) peut lancer une transmission sur simple pression. Si
une touche spécifique est appuyée, la télécommande transmet une
séquence numérique CodeSecure™, identifiable par l'appareil PowerMax, et
un code fonctionnel de 4 bits assigné à la touche appuyée.
La fois suivante où une touche est appuyée, la télécommande transmet
une séquence numérique de
utilisée lors de la transmission précédente, ainsi que le code fonctionnel
correspondant. En conséquence, toute "interception malveillante du code" est
virtuellement impossible. Les principales caractéristiques du MCT-237 sont les
suivantes :
Etat, mémoire d'alarme et récupération des données de panne à
partir de la centrale alarme PowerMax Pro.
Indications visuelles par affichage d'icône LCD.
Activation par rétro-éclairage de l'affichage LCD.
Divers signaux audibles lancés par le haut-parleur en réponse
à des actions spécifiques.
Pile alcaline 1,5 Volts.
ICONES
Le tableau suivant indique la signification de chacun des six icônes
apparaissant sur l'affichage à cristaux liquides (LCD).
Icône Définition
S'allume lorsque le système est en mode d'armement
partiel (Home).
S'allume lorsque le système est en mode d'armement
total (Away).
S'allume lorsque le système est désarmé.
Fréquence (MHz) : 868,95, 315
Modulation : ASK (touche Marche/ Arrêt [ON-OFF]).
Codage : CodeSecure.
Pile : AAA alcaline 1,5 V, de type GP ou équivalent.
Consommation électrique : 35 mA en transmission.
Durée de vie de la pile : 2 ans (en utilisation caractéristique).
Remarque : si la transmission reste possible malgré l'état de la
pile, l'appareil envoie un signal de pile faible au récepteur.
!" # #$ % &
La mini télécommande étant fournie avec une pile déjà installée,
l'appareil est en fait prêt à l'essai.
IMPORTANT ! Avant d'effectuer le test, "informez" le
PowerMax Pro du code d'identification (ID) de la mini
télécommande, en suivant pour cela les instructions du
Guide d'installation de la centrale PowerMax Pro.
D-300978
dans le système. Chaque
trois transmissions, différente de celle
& %
Icône Définition
Partition : Non applicable dans cette version.
Panne : Indique qu'un état de panne ou d'erreur a été
détecté dans le PowerMax Pro.
Pile faible : Indique que la pile doit être remplacée sans
délai. De plus, un rapport de "Pile faible" sera transmis
avec le message numérique sortant.
Communication : Indique un échec de communication.
Alarme : Indique que l'alarme a été déclenchée.
ARME
PARTIEL
AUX A

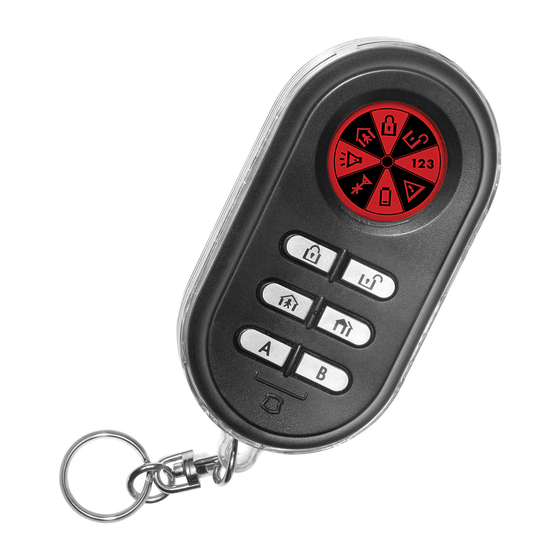

Figure 1. Vue extérieure
Fonctions de contrôle : Armement partiel (Home), Armement total
(Away), Désarmement, Etat du système, AUX 1 et 2.
Température de fonctionnement : de 0° à 49° C (32° à 120° F).
Dimensions : 75 x 38 x 18 mm (2-15/16 x 1-1/2 x 11/16 in.).
Poids (pile incluse) : 36 g (1¼ oz).
Coloris : Noir.
Conformité aux normes : EN 50131-1 Cat. 2, Class. II
A. Tenez-vous près de la centrale PowerMax Pro et appuyez sur
la touche de la télécommande dont l'icône représente un
cadenas fermé.
B. Assurez-vous que la centrale réagit comme prévu par la
programmation et comme indiqué dans le Guide d'installation de
la centrale PowerMax Pro.
Guide d'utilisation
PANIC
(Appuyez simultanément sur les
deux touches pendant 2 secondes)
DESARME
ETAT
AUX B
1
