Manuel de mise en service

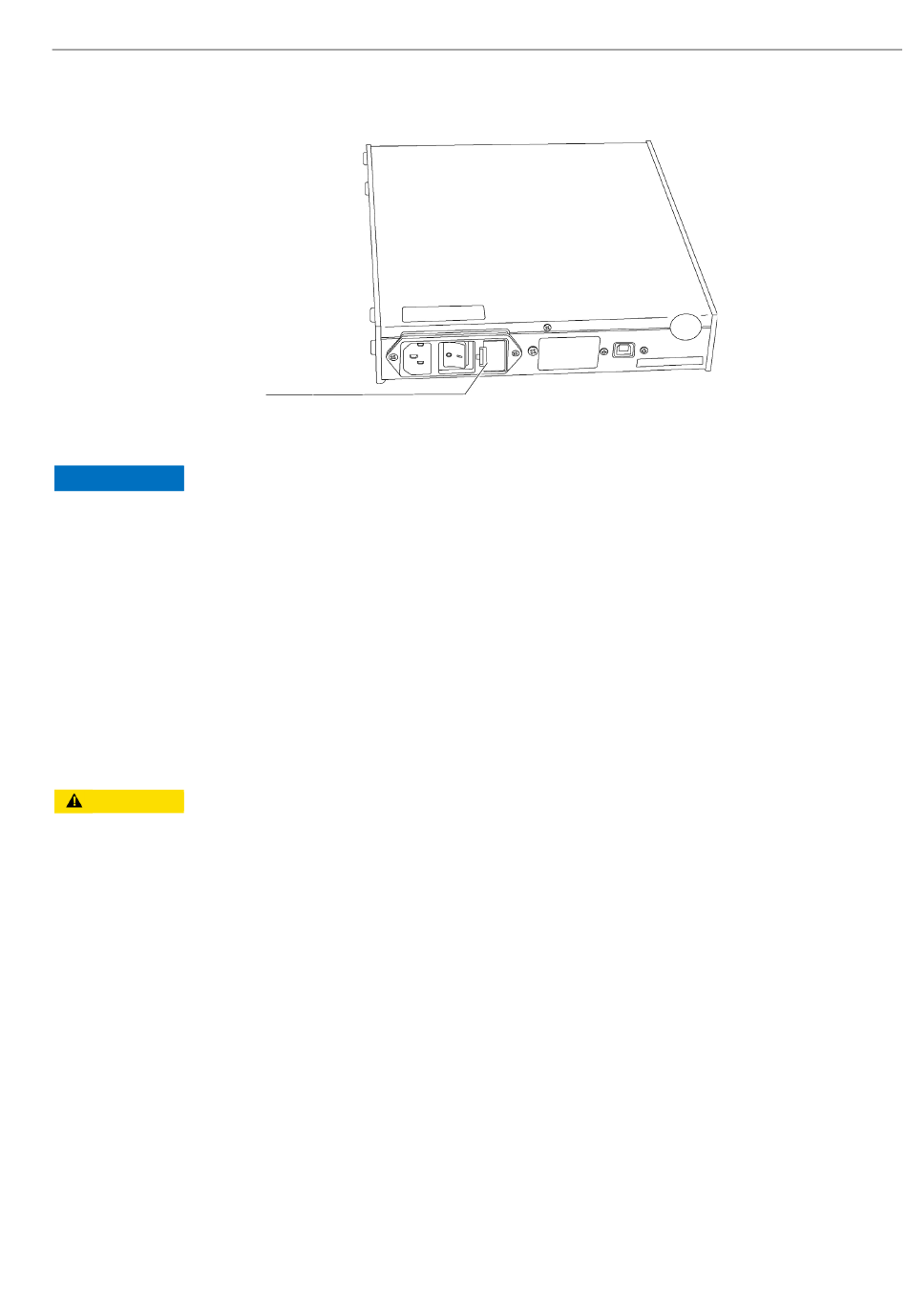

La figure ci-dessous est une vue arrière de l'unité de commande, montrant la connexion électrique, l'interrupteur
marche/arrêt de l'unité, le tiroir à fusibles et un port de communication du bus série universel (USB).
REMARQUE
Ne pas essayer la communication. Des dommages pourraient survenir.
Le port USB est destiné à l'utilisation en usine uniquement. Le protocole de communication est propriétaire.
3.1.1
Activation / désactivation de l'alimentation de l'unité
L'interrupteur situé sur le module d'entrée d'alimentation à l'arrière de l'unité de commande active l'alimentation de
l'unité.
3.1.2
Câble / connecteur de la tête de lampe
Le câble de 1,8 m (6 ft) reliant la tête de lampe et l'unité de commande comporte des connecteurs opposés aux deux
extrémités. Le point rouge sur les connecteurs de câble mâles doit être aligné avec le point rouge des connecteurs
femelles. Le connecteur se verrouille lorsqu'il est accouplé. En tirant directement sur le corps du connecteur à ressort,
la connexion est libérée.
ATTENTION
Des tensions dangereuses sont présentes au niveau de la tête de lampe.
La tête de lampe ne contient aucune pièce susceptible d'être réparée par l'utilisateur. Ne pas utiliser cet appareil
si la tête de lampe est débranchée de l'unité de commande.
3.1.3
Allumage / extinction de la lampe halogène
Le fait de basculer l'interrupteur du panneau avant vers la droite permet d'allumer la lampe halogène et d'allumer la
LED verte de droite. La lampe s'éteint automatiquement après 45 minutes. L'unité de base enregistre le temps
d'allumage de la lampe (à 0,1 minute près). Lorsque le temps d'allumage de la lampe dépasse 450 heures, l'indicateur
LED s'allume en jaune. Lorsque le temps d'allumage de la lampe dépasse 500 heures, l'indicateur LED s'allume en
rouge. Lorsque la LED s'allume en jaune ou en rouge, retourner l'unité à Endress+Hauser pour recertification.
Laisser la lampe halogène chauffer pendant 12,5 minutes pour que la température de couleur de l'ampoule se
stabilise avant de l'utiliser. L'indicateur LED de la lampe halogène est un indicateur visuel du temps de préchauffage
de l'ampoule et s'allume en continu lorsque la période de préchauffage est terminée.
La lampe halogène peut être éteinte en basculant à nouveau l'interrupteur du panneau avant vers la droite. Le fait de
basculer l'interrupteur vers la gauche permet d'allumer les lampes au néon.
Endress+Hauser
1
Figure 2 : Vue arrière de l'unité de commande avec tiroir à fusibles (1)
Accessoire d'étalonnage Raman
A0048900
