Communication
1.7.1 Connexion directe HTTP par port Ethernet via RJ-45
Le port de communication le plus rapide est en fait le port Ethernet via RJ-45, dans
lequel le protocole http est activé. La vitesse est de 10 M ou 100 Mbit/s après un pro-
tocole d'auto-négociation avec l'appareil connecté. Notre tableau MB peut être utilisé
dans un réseau Ethernet par le biais d'un boîtier de commutation ou un routeur.
Cette connexion http ne peut être réalisée qu'entre notre PCD7.D4xx et un
PCD1.M2xx0, PCD2.M5xx0, PCD3.M3xxx ou PCD3.M5xxxx quelconque, qui dis-
posent d'une connexion Ethernet :
Test rapide ?
■ au début, le PLC SBC utilisé doit disposer d'une programme Web chargé, créé
avec Web-Editor (voir manuel 26-838_Manual_Web-Editor). Vous pouvez obtenir
quelques exemples auprès de notre équipe d'assistance SBC ou bientôt aussi sur
notre site Internet.

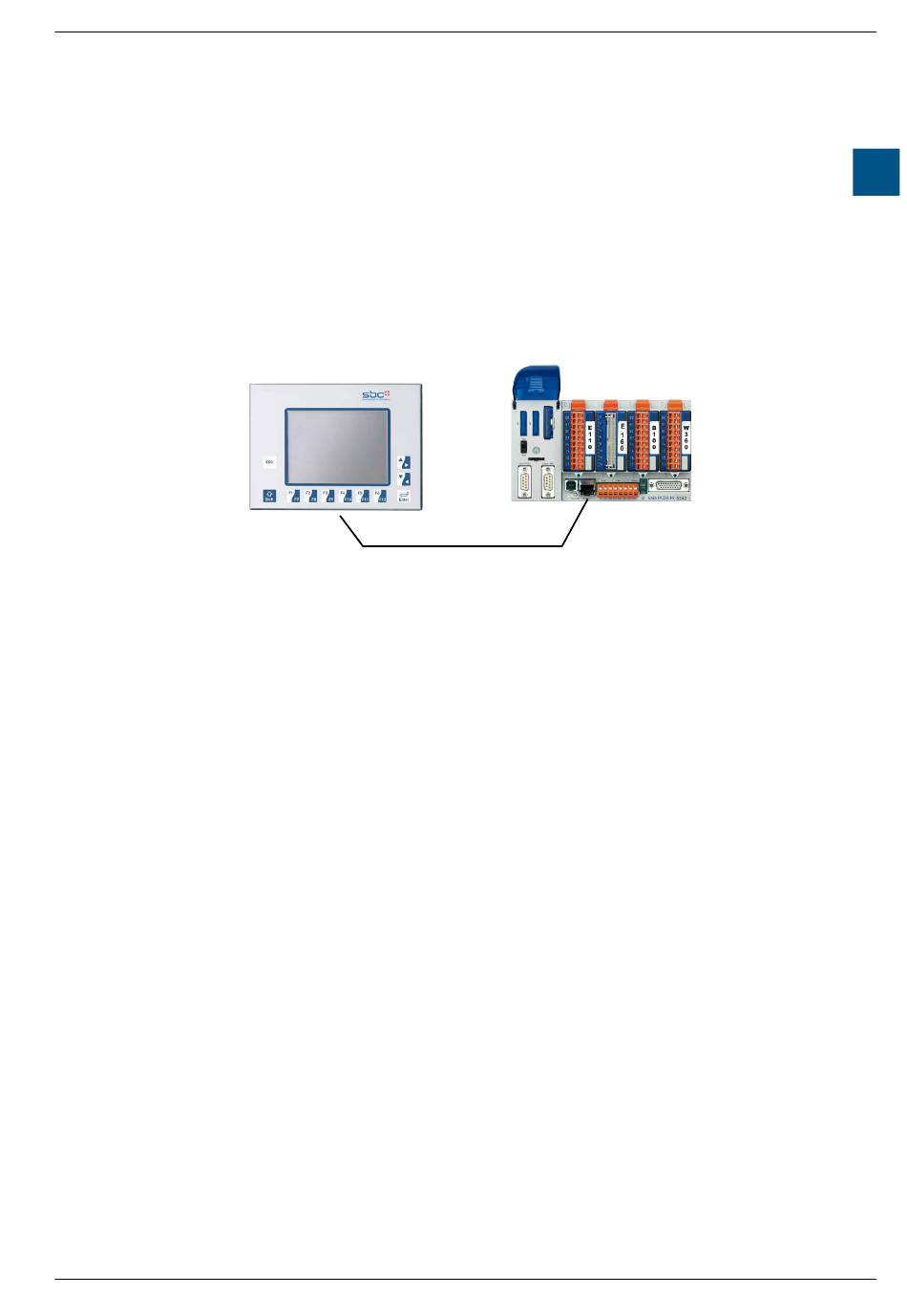

A l'aide d'un câble croisé
■
PCD7.D4xx (du bloc X2) au PLC Saia PCD
appareils sont équipés d'un connecteur de communication par Ethernet.
■
A l'aide d'un PCD3.Mxxx PLC, définissez la configuration matérielle du PLC
SBC :
Le support pour S-Bus doit être activé, de même que le canal TCP/IP dans lequel
une adresse IP valide est saisie.
Réglage d'installation du tableau MB :
Pour configurer le tableau MB, ouvrez le
Assurez-vous d'abord de vous trouver sur le même sous-réseau de votre réseau.
Si par ex. le PLC Saia PCD
sez une adresse IP telle que 192.168.12.90 dans votre terminal (dans le menu
Réseau), puisque généralement le masque de sous-réseau par défaut est défini à
255.255.255.0.
Ensuite, saisissez dans le menu de configuration l'adresse de la page d'ouver-
ture qui correspond à l'adresse IP du PLC, ainsi que le nom de sa page de démar-
rage html.
Votre tableau MB est alors normalement connecté au PLC Saia PCD et la page de
démarrage sélectionnée affichée à l'écran. Vous pouvez alors naviguer dans vos
pages Web !
Manuel PCD7.D4xx │ D ocument 26-851 FRA12 │ 2 016-02-
Ethernet http direct
CAT5, vous pouvez connecter votre terminal
tel que la série PCD3.Mxxx, dont les
®
menu d'installation (voir chapitre 5 et 6):
dispose d'une adresse IP 192.168.12.92, saisis-
®
