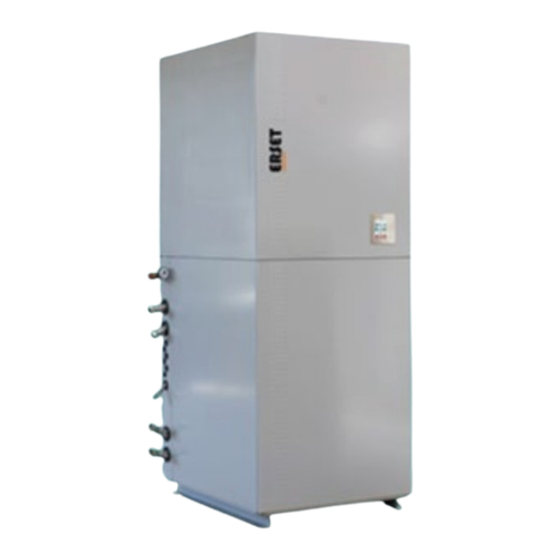

Manuels Connexes pour Vaillant Erset Mistral C 7
Sommaire des Matières pour Vaillant Erset Mistral C 7
- Page 1 Erset Mistral C 7, C11, C14, C18 Fusible électrique Raccordement blocage fournisseur d’énergie Raccordement PV/SG (prêt au branchement photovoltaïque et smart grid) 05-22...
- Page 2 1. Raccordement électrique/fusible Erset Mistral C7 à C18 Type Type de fusible, caractéristique C, à action retardée Pompe à chaleur 3 x 16 3 x 16 3 x 20 3 x 25 i-regul 1 x 10 1 x 10 1 x 10 1 x 10 Boîtier de distribution principal de l’installation de la maison Tous les éléments requis doivent être créés par un électricien agréé...
- Page 3 Câblage PAC au boîtier de distribution 2. Blocage par le fournisseur d’énergie L’entrée pour le contact fournisseur d’énergie est située sur la carte « i-regul ». Il s’agit d’un contacteur sans potentiel. 05-22 Erset Mistral C7, C11, C14, C18...
- Page 4 3. Raccordement PV / SG À cet effet, le contact « A23 » est fermé par exemple par un gestionnaire d'énergie de l'installation photovoltaïque. PV-Ready Prêt au branchement photovoltaïque Erset Mistral C7, C11, C14, C18 Réglages à l’i-regul Brancher la position A23 sur la platine. Lorsque le contact est activé, il y a 4 modes: 1.
- Page 5 4. Valeurs limites de puissance pour connexion PV Appareil C 18 Puissance absorbée max. A-15 / W55 Est pris en charge directement sans offset 05-22 Erset Mistral C7, C11, C14, C18...
- Page 6 5. Options pour la platine i-regul 05-22 Erset Mistral C7, C11, C14, C18...
- Page 7 6. Vue d'ensemble du câblage Cx Cy 05-22 Erset Mistral C7, C11, C14, C18...
