Amplificateur de sélection (comparateur) circuit de régulation 1 ou 2 sur la sortie A1
Controller Setup
OFF
Amplificateur de sé-
lection
9.9.13
Indications concernant l'écart total par rapport à la valeur réglée
L'écart total par rapport à la valeur réglée résulte de la somme des écarts par rapport à la valeur
réglée d'exploitation et de travail et se rapporte aux plages fixées.
Lorsque la grandeur d'entrée saisie est en rapport direct avec la grandeur de réglage, l'écart maximal
par rapport à la consigne est de < ± 5 %. Le calibrage actif commandé par menu permet de réduire
l'écart total par rapport à la valeur réglée à < ± 1 %.
Lorsque la grandeur d'entrée saisie est en rapport indirect avec la grandeur de réglage, c'est-à-dire
qu'une transformation de deux grandeurs physiques est encore nécessaire, l'écart peut être abaissé
à < ± 5 % grâce au calibrage.
L'écart par rapport à la valeur réglée reste à < ±0,5 % lorsque la valeur est prescrite en interne par
l'unité de commande intégrée ou externe.
9.10
IO Setup
9.10.1
Sorties analogiques "A1"/"A2"
IO Setup
1. Signal commande
(2A)
A1 Fonction
L-BAL-E207-F 2023/42 Index 006
En cas de fonctionnement avec deux circuits de régulation, il est possible de sélection-
ner que le circuit de régulation dont la modulation est la plus élevée agisse sur le bloc
de puissance de l'appareil.
Cette fonction peut, par ex., être utilisée pour les installations frigorifiques comportant
un circuit de frigorigène combiné et un circuit de régulation de pression d'eau glycolée
libre.
Exemple :
•
Le circuit de régulation 1 est utilisé pour le circuit de frigorigène. Un capteur de
pression est raccordé pour la saisie de valeur effective ; la consigne et la plage de
réglage sont réglées en bars.
•
Le circuit de régulation 2 est utilisé pour le circuit de pression eau glycolée. Un
capteur de température est raccordé pour la saisie de valeur effective ; la consigne
et la plage de réglage sont réglées en C° / K.
•
Selon le circuit de régulation (en fonction des valeurs mesurées et réglées) qui
fournit la modulation la plus élevée, la régulation de pression ou la régulation de
température est utilisée comme consigne pour le bloc de puissance.
Amplificateur de sélection = OFF (réglage usine)
Pas de comparaison des deux circuits de régulation.
Amplificateur de sélection = ON
Comparaison entre la modulation du circuit de régulation 1 et du circuit de régulation 2
avec régulation automatique sur la valeur la plus élevée active.

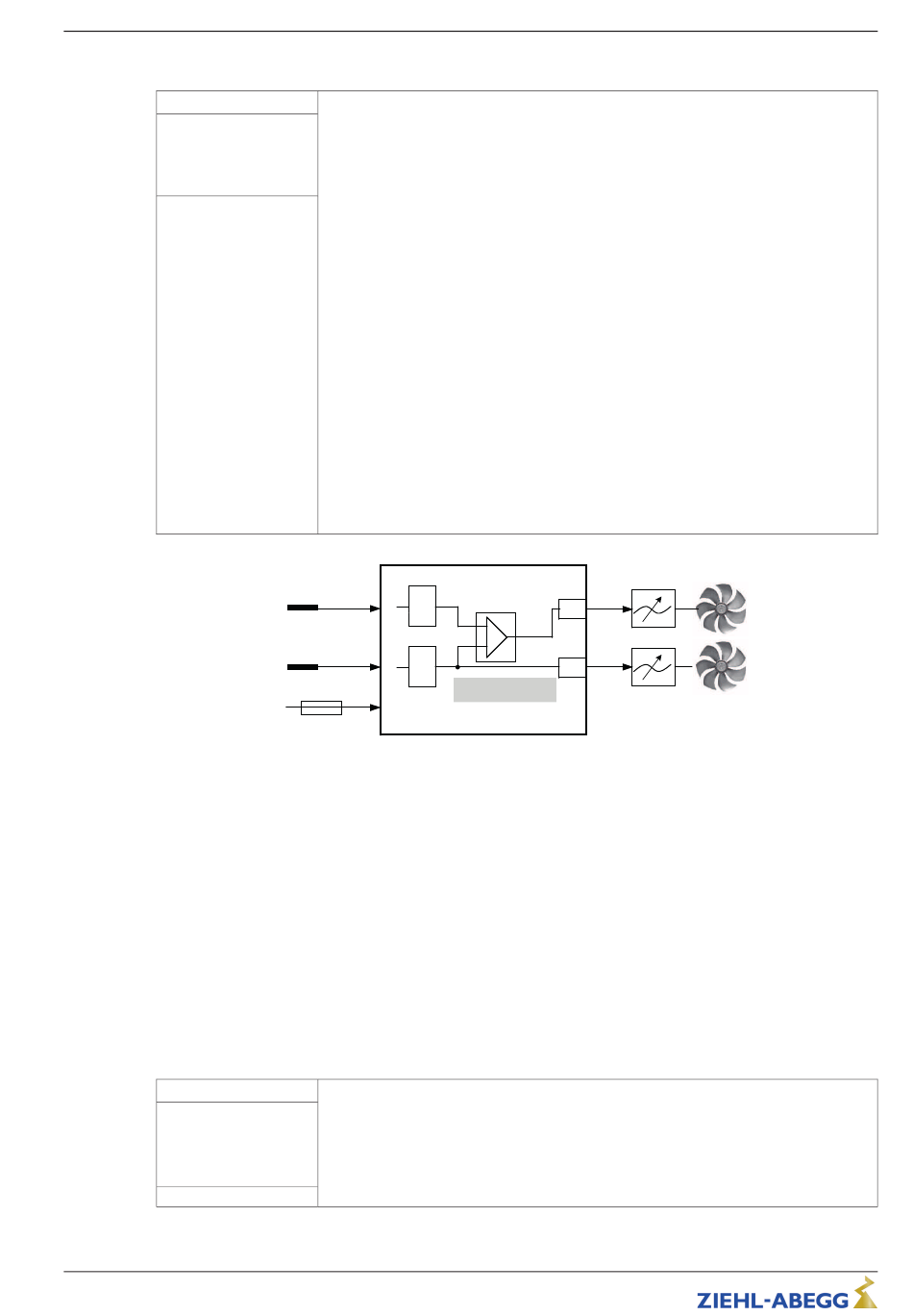

Controller 1
C1
Sensor 2
Controller 2
C2
Sensor 1
Cout = C1 @ C1 > C2
Cout = C2 @ C2 > C1
Différentes fonctions peuvent être attribuées aux sorties analogiques 0 - 10 V (A1 et
A2).
Art.N°.
64/112
Comparator
A1
Cout
A2
13.03.2015
v_cxe_comparator_c1_c2.vsd
