5.3.2 Détection de la position de la
mâchoire du tube SSD Détection
SSD
La fonction de détection de la position de la
mâchoire du tube verrouille la mâchoire du tube et
la pompe. La fonction de détection de la position de
la mâchoire du tube est constituée de deux com-
posants principaux :
Un interrupteur à lames souples, qui est intégré
u
dans la plaque arrière de la tête de pompe
Une paire d'aimants fixés de chaque côté de la
u
mâchoire du tube. Elle peut donc être fixée dans un
sens ou dans l'autre à la tête de pompe.
Une fois connectée, la fonction de détection de la posi-
tion de la mâchoire du tube peut détecter si la mâchoire
est correctement fixée et peut :
-
Empêcher la pompe de démarrer ou,
-
Arrêtez immédiatement la pompe si la selle est ouverte
pendant le fonctionnement de la pompe.
5.3.3 Ajustement du demi-collier
Pour insérer les demi-colliers, dévissez entièrement
les vis à ailettes et glissez les demi-colliers dans la
base de la bride. Dévissez suffisamment les vis à
ailettes pour pouvoir insérer le bloc de serrage par
dessus l'embase des vis à ailettes et dans la base
de la bride.
Prenez soin d'insérer les demi-colliers dans le bon
sens, c'est-à-dire avec la ligne centrale du tube ali-
gnée à celle de la base de la bride. Si vous ne le
faites pas, les demi-colliers toucheront la mâchoire
du tube.
Vis de serrage des demi-colliers
1.
Utilisez un tournevis plat pour visser ou dévisser
les vis encastrées. Cela aura respectivement pour
résultat de serrer ou desserrer les demi-colliers.
Ajustez alternativement les vis à ailettes pour
ajuster les demi-colliers.
2.
Faire tourner les vis jusqu'à ce que le tube soit suf-
fisamment serré et ne glisse plus.
Rapide
.

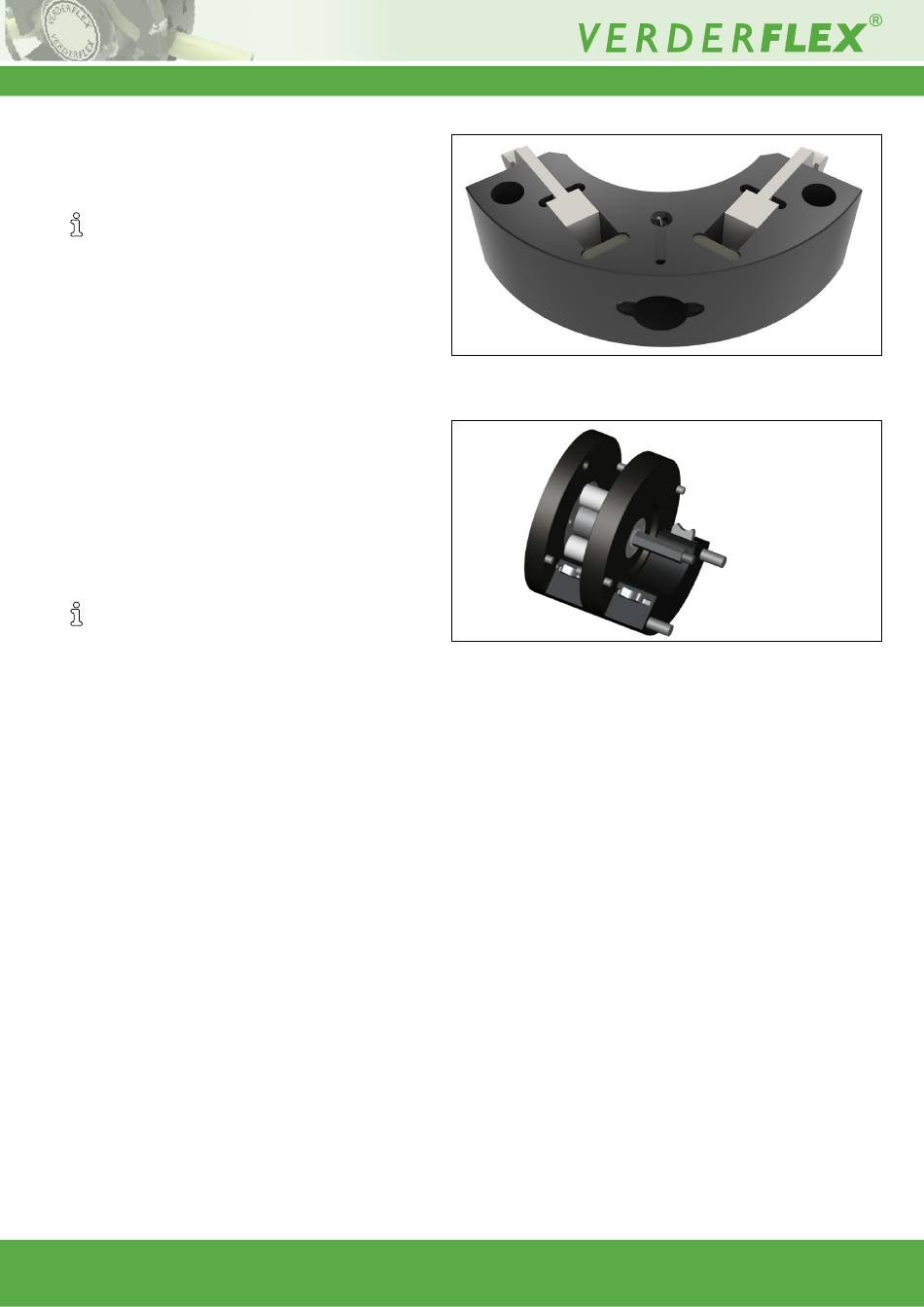

Figure 9 Vis de serrage des demi-colliers
Figure 10 Installation d'une tête de pompe multicanale
5.3.5 Installation d'une tête de pompe
L'installation d'une tête de pompe multicanale est presque
identique à celle d'une tête de pompe standard. Toutefois,
veuillez prendre note des indications suivantes:
Chaque canal est fixé avec son propre détecteur de
u
position de mâchoire. Les fils électriques doivent être tirés
à travers le trou horizontal de la partie inférieure de chaque
tête de pompe et dirigés vers le corps de la pompe.
Derrière la plaque arrière, qui est boulonné au corps de la
u
pompe, branchez les fils électriques en série au câble qui
les relie au tableau de sécurité.
Enfin, superposez les différents éléments sur les tiges
u
d'assemblage et l'arbre d'entraînement pour assembler la
tête multicanale.
Version 2.1v-10/2020
© Verder International B.V
2
3
multicanale
1
