5.4.3 Remplacement du bloc rotor
DANGER
Isolez l'alimentation électrique de la pompe avant d'ouvrir
u
la pompe ou d'effectuer une opération de positionnement,
de déplacement ou d'entretien.
Remarque
Avant de retirer le rotor, assurez-vous que le tube a été correct-
ement retiré. (g5.4.1 Installation du tube continu)
1.
Dévissez la vis de fixation de la jambe d'appui M4 à l'aide
d'un tournevis. (N° 2 cruciforme)
2.
Retirez la jambe d'appui.
3.
Retirez l'ensemble rotor à la main.
Remarque
Cette opération peut demander quelques efforts en raison de
l'ajustement de l'ensemble.
4.
La jambe d'appui et le rotor ont été retirés.
5.
Insérez le nouveau rotor dans l'espace arrière de la tête
de pompe.
Remarque
Assurez-vous que le rotor est complètement enfoncé.
6.
Replacez la jambe d'appui et serrez la vis de fixation.
Remarque
Le couple de serrage de la vis de fixation est de 1,5 Nm.
Rapide
1
2
3
4

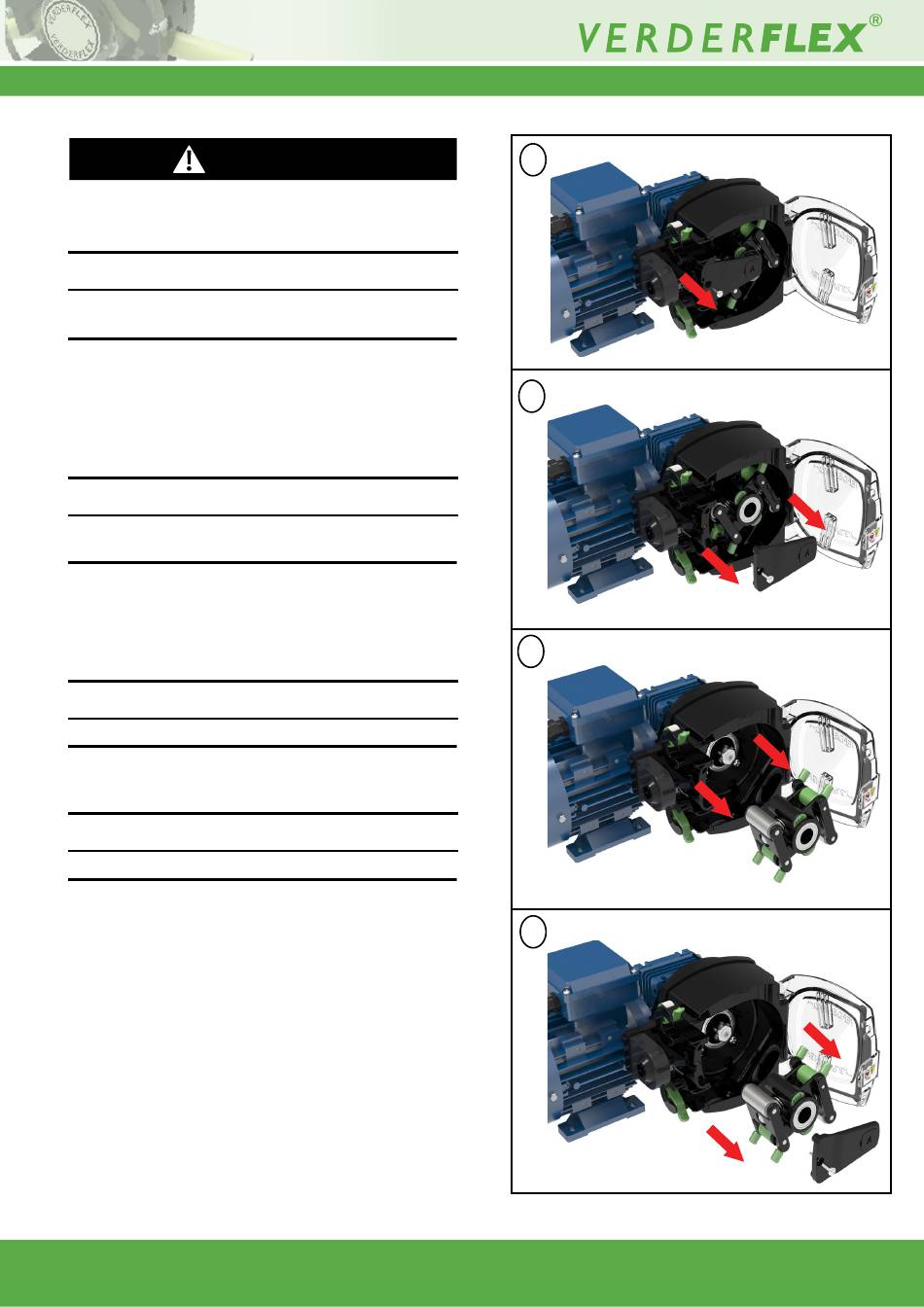

Figure 13 Remplacement de l'ensemble rotor - Pompe Rapide 5000
Version 2.1v-10/2020
© Verder International B.V
18 | Page
