5.2 Installation de la pompe Rapide
DANGER
Isolez l'alimentation électrique de la pompe avant
u
d'ouvrir la tête de pompe.
5.2.1 Installation du rotor
1.
Alignez le trou de la vis d'arrêt avec le méplat de
l'arbre.
2.
Alignez le sommet du galet avec le coude du parcours
du tube ou reculez le rotor par rapport à l'avant du
boîtier de la pompe (g Figure 6 Installation du Rotor)
3.
Serrez fermement la vis d'arrêt.
5.2.2 Installation du tube
1.
Retirez le demi-collier mais laissez le couvercle frontal
en place.
2.
Faites fonctionner la pompe au ralenti et insérez le
tube avec précaution par l'orifice d'entrée.
3.
Lorsque le tube atteint l'orifice de sortie, utilisez la tige
lisse pour guider le tube et le faire ressortir.
4.
Repositionnez le demi-collier sur le tube sans ser-
rer complètement et ajustez le tube avec les lignes
présentes sur le bord du boîtier de la pompe et au
demi-collier.
5.
Resserrez fermement le demi-collier.
5.3 Installation de la pompe Rapide
« S »
La tête de pompe Rapide « S » comprend quatre par-
ties principales :
Le rotor avec les galets, qui sont à l'origine du mouve-
u
ment péristaltique de la pompe.
Le couvercle frontal transparent, qui permet à
u
l'opérateur de vérifier le fonctionnement de la pompe
et la direction de rotation.
La partie inférieure, où se trouvent les demi-colliers en
u
U. Afin d'accueillir toutes les tailles de tubes, les demi-
colliers peuvent être ajustés grâce à une fente pour
tournevis ou des vis à ailettes, qui sont situées sous
ou sur le côté de la base de la bride. La fonction des
demi-colliers étant d'empêcher le tube de « glisser »
du côté où le liquide est refoulé. Du côté du refoule-
ment, les demi-colliers sont conçus pour recentrer le
tube automatiquement.
La mâchoire du tube contrebalance la compression
u
exercée par le rotor. La mâchoire peut être retirée en
déverrouillant le levier en forme de fixation de ski.
5.3.1 Installation du tube
1.
Positionnez le tube sur les galets.
2.
Ajustez la mâchoire sur une partie des goujons.
3.
Ouvrez la poignée en forme de fixation de ski et ajust-
ez le crochet de la mâchoire.
4.
Abaissez la poignée pour verrouiller la mâchoire sur
les autres goujons et la maintenir en place.
Rapide
Vis de fixa-
tion

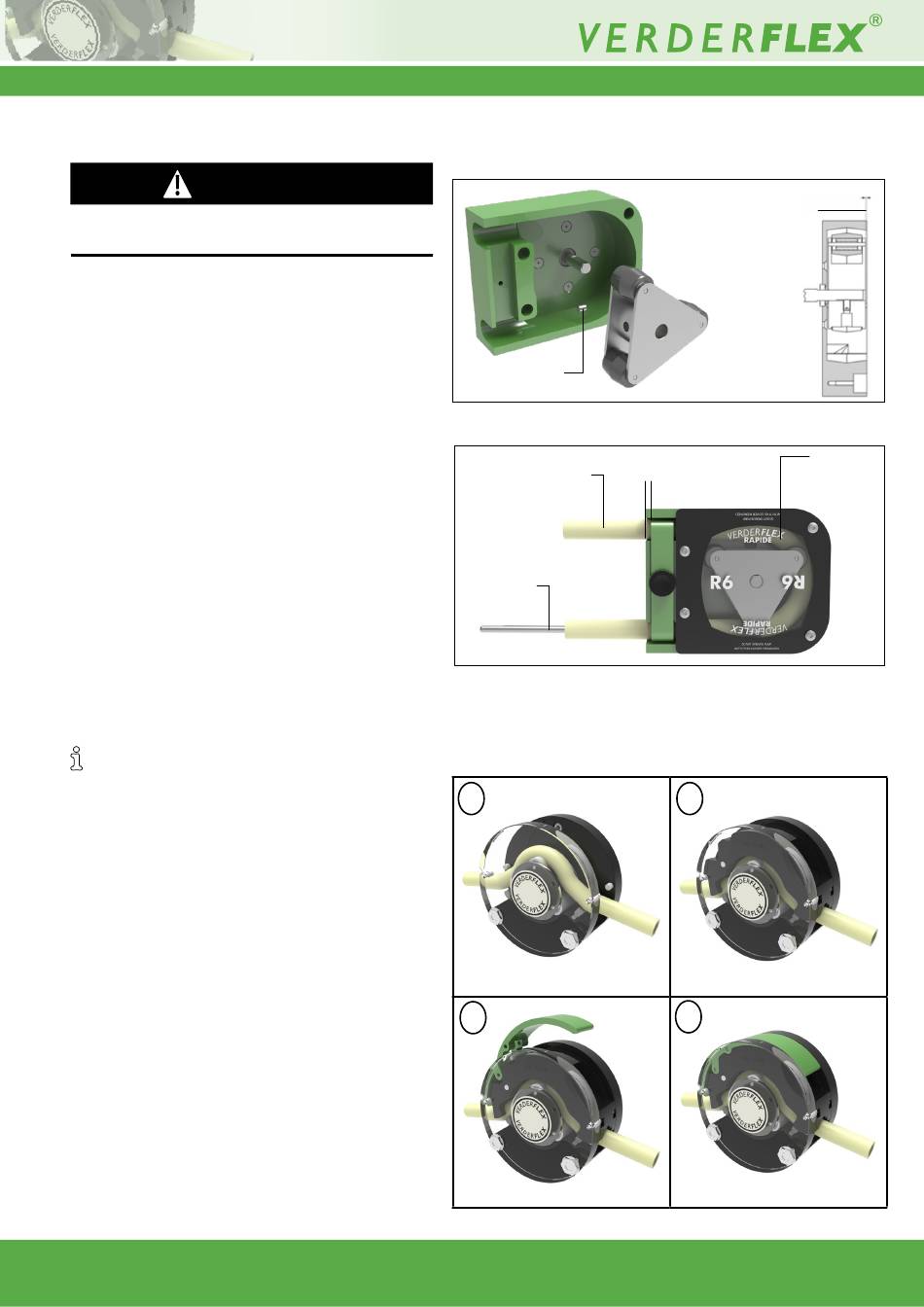

Figure 6 Installation du rotor - Pompe Rapide
Tube d'alimentation
soigneusement
du côté d'admission
Tige lisse
permettant de
guider le tube
Figure 7 Installation du tube - Pompe Rapide
1
3
Figure 8 Installation du tube - Pompe Rapide « S »
Version 2.1v-10/2020
© Verder International B.V
Distance de réglage du
rotor : 2,5 mm
Alignez les
Le couver-
marques du tube
cle frontal
reste en
place
2
4
14 | Page
