Betriebsart „Kombi-Betrieb WEISS+RGB"
aktivieren
1
Bit 2
0
1
Bit 1
0
1
Bit 0
0
10 ms

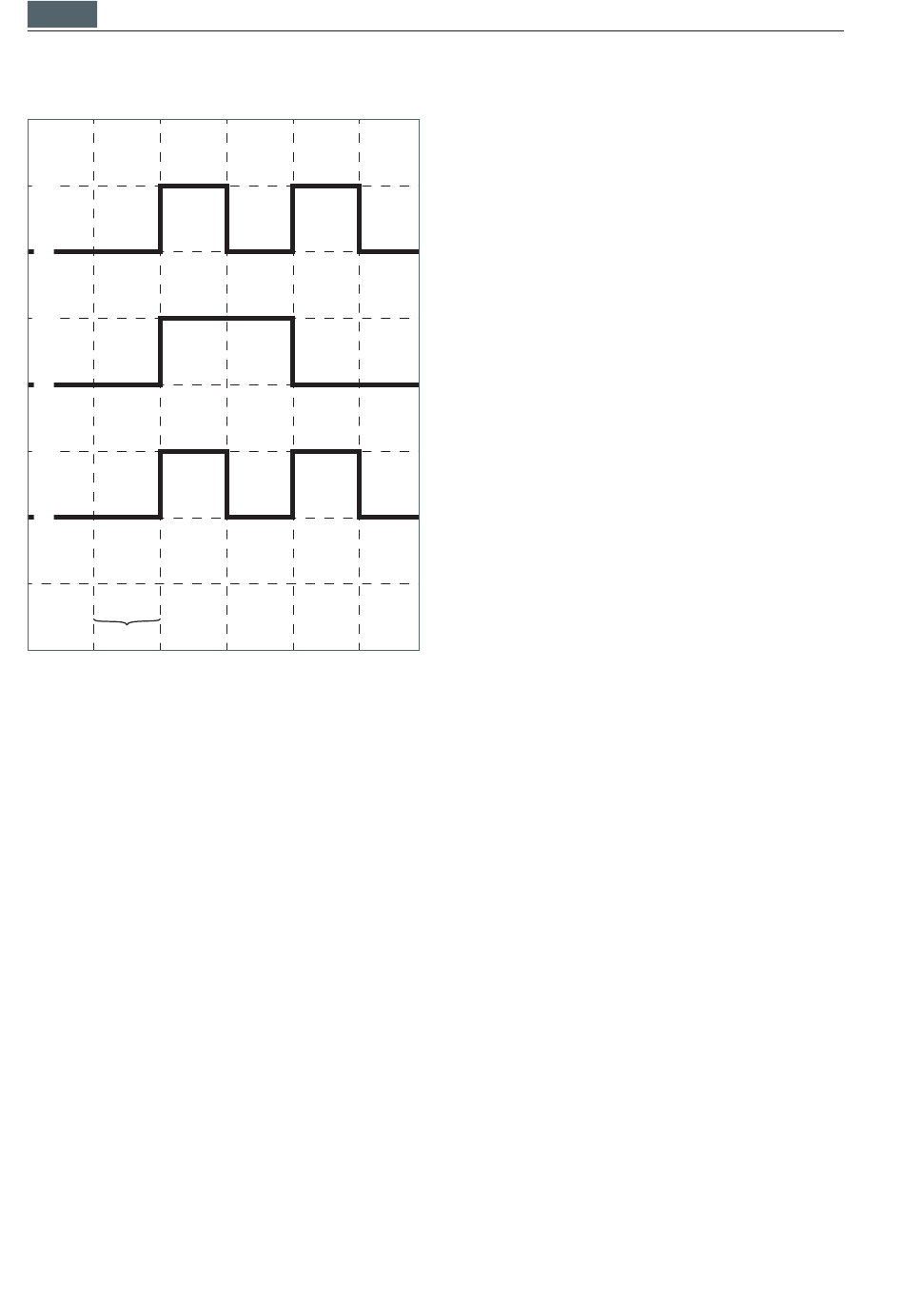

Fig. 8: Bitfolge zum Aktivieren der Betriebsart
„Kombi-Betrieb WEISS+RGB" .
HINWEIS: Die Bitfolge besteht aus drei
Bit. Die jeweilige Bitlänge muss in einem
Bereich von 8 ms und 12 ms liegen.
X Senden Sie die Bitfolge zum Aktivieren
auf die Anschlussleitung mit den wei-
ßen Leuchten und der RGB-Leuchte,
siehe Fig. 8.
Die Betriebsart wird gewechselt. Dabei
blinken die weißen Leuchten kurz auf.
Die RGB-Leuchte leuchtet kurz rot, kurz
grün und geht anschließend aus.
Be i a l l e n Le u ch t e n , d i e a n d e r
Anschlussleitung angeschlossen sind,
ist die Betriebsart „Kombi-Betrieb
WEISS+RGB" aktiviert.
16
Dimmstufe und Lichtfarbe einstellen
X Um die gewünschte Dimmstufe einzu-
stellen, legen Sie das entsprechende
Signal an die jeweiligen Pins an, siehe
Tab. 7 .
Alle weißen Leuchten an der Anschluss-
leitung nehmen die Dimmstufe an, die
RGB-Leuchte bleibt unverändert.
X Um die gewünschte Lichtfarbe einzu-
stellen, legen Sie das entsprechende
Signal an die jeweiligen Pins an, siehe
Tab. 8.
Die RGB-Leuchte nimmt die Lichtfarbe
an, die weißen Leuchten bleiben unver-
ändert.
Ansteuern
