Ø14
INC24
(Ø35/64")
60
(2 23/64")
Ø20
(Ø25/32")
185
(7 9/32")
177
(6 31/32")
4
(5/32")

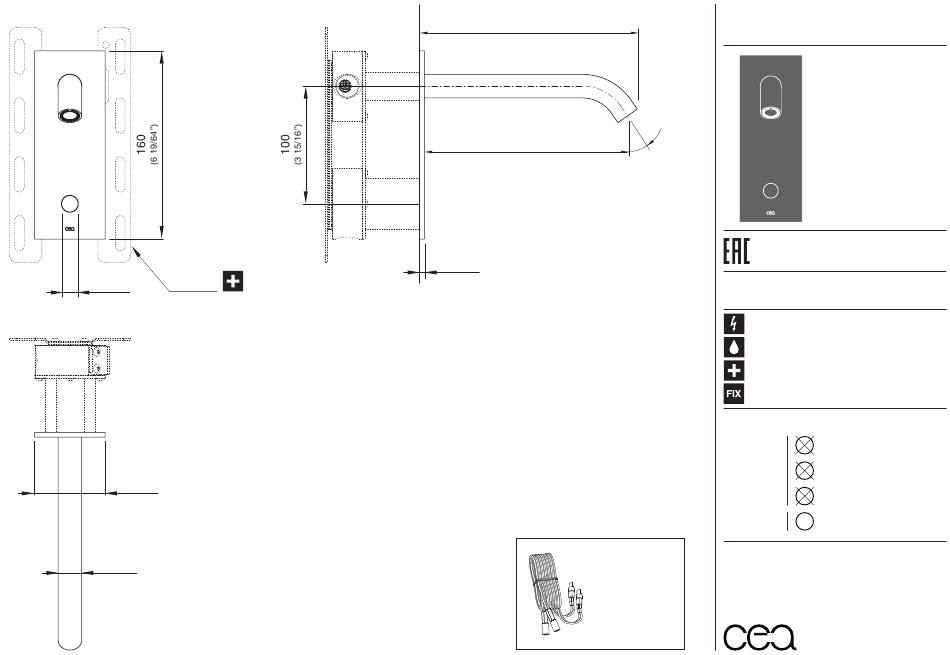

INCLUDED PARTS:
EXTENSION
L. 2000 mm
(6' - 6 47/64")
MIL04R
_ REV15
CEADESIGN STUDIO
MIL04R/MILO360
AISI 316L STAINLESS STEEL
Bocca di erogazione a parete con
sensore di presenza a infrarossi
resistente all'acqua IP67,
35°
regolazione di temperatura tramite
cartuccia miscelatrice manuale
remota
Wall mounted spout with IP67
waterproof infrared presence
sensor, temperature regulation
through a remote manual mixing
cartridge
PRODOTTI CORRELATI / RELATED PRODUCTS
RCS01 - BKP01
Prodotto che necessita di collegamento elettrico
Product that needs electrical connection
Portata aeratore 5 l/min / 1.3 gpm, risparmio idrico
Flow rate aerator 5 l/min / 1.3 gpm, water saving
Prodotto che necessita di parte incasso
Product that needs built-in part
Staffa ausiliaria per cartongesso / fibrogesso
Auxiliary bracket for plasterboard / fiber-board structures
MANUTENZIONE / MAINTENANCE
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
NON UTILIZZARE
HF
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaCl O
chlorine bleach
detergente a pH neutro
UTILIZZARE
pH
TO USE
7
neutral pH detergent
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
